उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, FCC Part 15 Class A, RoHS
मॉडल संख्या: एलएनके-एआईएमसी104जीएमपी90-एसएफपी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: $62-77
पैकेजिंग विवरण: पैकेट
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 10000 पीसी/माह
इनपुट शक्ति: |
9~54V DC, 4-पिन टर्मिनल ब्लॉक |
आयाम (डब्ल्यू एक्स डी एक्स एच): |
98 x 67x 46 मिमी |
वज़न: |
300 ग्राम |
झलार: |
एल्यूमीनियम का मामला |
बढ़ते विकल्प: |
दिने-किरण |
फाइबर पोर्ट अलार्म: |
सहायता |
शेड्यूल किया गया रीसेट: |
सहायता |
परिचालन तापमान: |
-40 ° C से 75 ° C (-40 ° F से 167 ° F) |
सेवा बोर्ड की स्थिति: |
तापमान वोल्टेज वर्तमान |
मानक: |
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W) |
पीओई बजट: |
90-वाट PoE बजट तक (9-54VDC) |
पीओई मोड: |
मोड ए और मोड बी के साथ संगत (मोड ए और मोड बी प्रबंधन इंटरफ़ेस के माध्यम से स्विच करने योग्य) |
वोल्टेज बूस्टर: |
DC 9-12V इनपुट PoE 48V आउटपुट, अधिकतम 60W DC 19-24V इनपुट PoE 48V आउटपुट, अधिकतम 120W DC 24-36V इनपु |
इनपुट शक्ति: |
9~54V DC, 4-पिन टर्मिनल ब्लॉक |
आयाम (डब्ल्यू एक्स डी एक्स एच): |
98 x 67x 46 मिमी |
वज़न: |
300 ग्राम |
झलार: |
एल्यूमीनियम का मामला |
बढ़ते विकल्प: |
दिने-किरण |
फाइबर पोर्ट अलार्म: |
सहायता |
शेड्यूल किया गया रीसेट: |
सहायता |
परिचालन तापमान: |
-40 ° C से 75 ° C (-40 ° F से 167 ° F) |
सेवा बोर्ड की स्थिति: |
तापमान वोल्टेज वर्तमान |
मानक: |
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W) |
पीओई बजट: |
90-वाट PoE बजट तक (9-54VDC) |
पीओई मोड: |
मोड ए और मोड बी के साथ संगत (मोड ए और मोड बी प्रबंधन इंटरफ़ेस के माध्यम से स्विच करने योग्य) |
वोल्टेज बूस्टर: |
DC 9-12V इनपुट PoE 48V आउटपुट, अधिकतम 60W DC 19-24V इनपुट PoE 48V आउटपुट, अधिकतम 120W DC 24-36V इनपु |

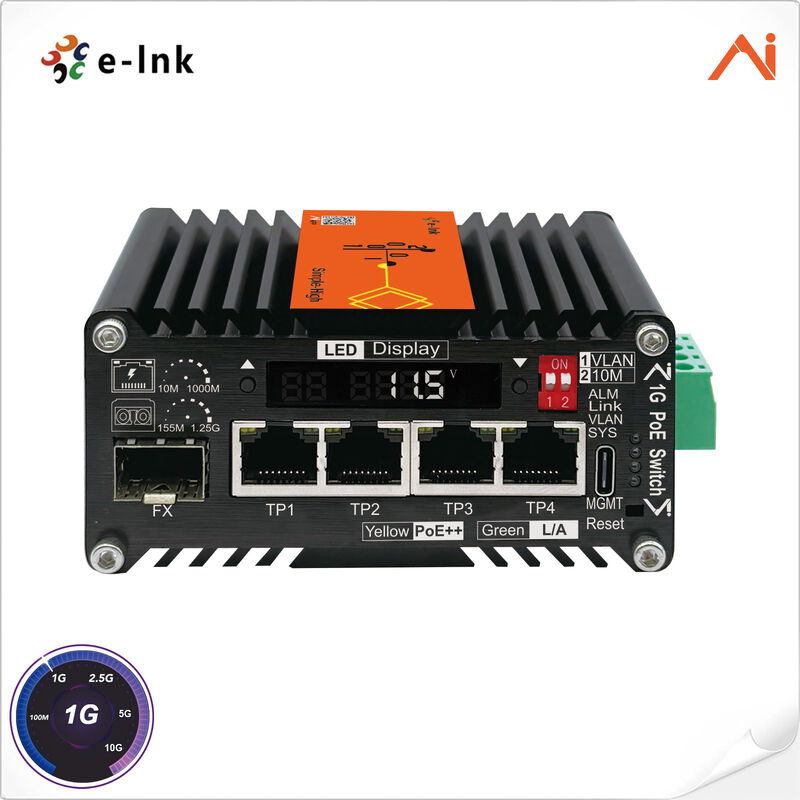

मिनी औद्योगिक एआई स्मार्ट प्रबंधित PoE++ ईथरनेट स्विच का अवलोकन
LNK-AIMC104GMP90 E-link द्वारा स्वतंत्र रूप से विकसित एक कॉम्पैक्ट AI स्मार्ट प्रबंधित औद्योगिक PoE++ स्विच है। प्रत्येक इकाई 4×10/100/1000Base-T RJ45 PoE++ पोर्ट + 1×100/1000BASE-X SFP फाइबर पोर्ट से सुसज्जित है, जिसमें सौर ऊर्जा आपूर्ति अनुप्रयोगों के लिए विशेष रूप से अनुकूलित एक अंतर्निहित वोल्टेज बूस्ट सर्किट एकीकृत है।
यह विश्व-प्रथम अभिनव डिवाइस प्रबंधित और अप्रबंधित स्विच दोनों के दोहरे लाभों को जोड़ता है। इंजीनियर कई तरीकों से डिवाइस की स्थिति की निगरानी कर सकते हैं: मोबाइल एपीपी, पीसी वेब प्रबंधन इंटरफ़ेस और एलईडी डिस्प्ले बिनाt अतिरिक्त परीक्षण उपकरण के।
डेटा कवरआवेदन परिदृश्यवोल्टेजवोल्टेज बूस्ट सर्किटकरंटवोल्टेज बूस्ट सर्किट तापमानवोल्टेज बूस्ट सर्किट ईथरनेट पोर्ट स्थिति, एसएफपी पोर्ट वर्किंग स्टेटस, PoE स्टेटसवोल्टेज बूस्ट सर्किटसाथ ही ऑप्टिकल पावर, वेवलेंथ, ट्रांसमिशन डिस्टेंस, लिंक रेट और मॉड्यूल टेम्परेचर जैसे विस्तृत एसएफपी डीडीएम पैरामीटर।
हमने मानक स्विचों पर आधारित इस उत्पाद का नवाचार किया है:
डिवाइस फ़ंक्शनआवेदन परिदृश्यफाइबर पोर्ट अलार्म, निर्धारित सिस्टम रीसेट, PoE निर्धारित रीस्टार्ट, वीएलएएन आइसोलेशन, 10M 250m ट्रांसमिशन समर्थन। रिडंडेंट-मोड ऑटो-रिकवर फ़ंक्शन का समर्थन करता है। यदि किसी पैकेट का गंतव्य पोर्ट लिंक-डाउन है, तो यह पैकेट को बैकअप जोड़ी के दूसरे पोर्ट पर अग्रेषित करता है।
IP40, एल्यूमीनियम हाउसिंग को पूरा करता है, -40℃ से 75℃सिग्नल ट्रांसमिशन
डुअल रिडंडेंट पावर सप्लाई से लैस, यह ईथरनेट को 24X7
स्थिर रूप से काम करता रहता है।आवेदन परिदृश्य
: बुद्धिमान विनिर्माण और स्वचालन:
डेटा ट्रांसमिशन और मल्टी-डिवाइस इंटरकनेक्शन बिजली और नई ऊर्जा: निगरानी संचार औरसिग्नल ट्रांसमिशन
। रेल ट्रांजिट और टनल इंजीनियरिंग: रियल-टाइम वीडियो निगरानी औरसिग्नल ट्रांसमिशन
।तेल, गैस और खनन स्थल: स्थिर
संचार
स्मार्ट सिटी और नई अवसंरचना परिनियोजन
इसके अतिरिक्त, इस उत्पाद का उपयोग स्वायत्त ड्राइविंग, ह्यूमनॉइड रोबोट, एआई कंप्यूटिंग, धातुकर्म, रासायनिक इंजीनियरिंग, आउटडोर अनुसंधान बेस स्टेशन और फील्ड मौसम निगरानी जैसे क्षेत्रों में किया जा सकता है।
►►
► ►वन-क्लिक एलईडी स्क्रीन डिस्प्ले
►►
►► वाइड 9–54VDC पावर इनपुट के साथ अंतर्निहित वोल्टेज बूस्ट सर्किट
,
• 12V इनपुट → 60W PoE आउटपुट1212
0W PoE आउटपुट240240
►► IEEE 802.3af/at/bt PoE++ PSE मानक के अनुरूप, स्टारलिंक जेन 2 / जेन 3 संगतता के लिए अनुकूलन योग्य संस्करण
► 1 X 100/1000BASE-X SFP फाइबर अपलिंक पोर्ट
► वन-क्लिक वीएलएएन आइसोलेशन और 10M 250m ट्रांसमिशन
► 6KV सभी पोर्ट पर लाइटनिंग सर्ज प्रोटेक्शन
► वाइड ऑपरेटिंग तापमान: -40°C ~ +75°C (-40°F ~ 167°F)
मिनी औद्योगिक एआई स्मार्ट प्रबंधित PoE++ ईथरनेट स्विच तकनीकी सूचकांक
|
|
||
|
एक्सेस मोड |
1x100/1000BASE-X SFP से 4x10/100/1000-T RJ45 PSE IEEE802.3af/at/bt |
|
|
ईथरनेट |
||
|
मानक |
मानक अनुपालन IEEE 802.3 ईथरनेट |
|
|
IEEE 802.3u फास्ट ईथरनेट |
||
|
IEEE 802.3ab गीगाबिट ईथरनेट |
||
|
IEEE 802.3x फुल-डुप्लेक्स फ्लो कंट्रोल |
||
|
IEEE 802.3az एनर्जी एफिशिएंट ईथरनेट (EEE) |
||
|
प्रोसेसिंग टाइप |
स्टोर-एंड-फॉरवर्ड |
|
|
फॉरवर्ड फिल्टर रेट |
14,880pps (10Mbps) |
|
|
148,800pps (100Mbps) |
||
|
1,488,000pps (1000Mbps) |
||
|
पैकेट बफर मेमोरी |
1 Mbit |
|
|
मैक्स पैकेट लेंथ |
9K बाइट्स |
|
|
स्विचिंग कैपेसिटी |
20Gbps/नॉन-ब्लॉकिंग |
|
|
पीसी (मैकओएस, विंडोज का समर्थन करता है) |
||
|
मैकओएस ब्राउज़र: |
माइक्रोसॉफ्ट एज 89+ (रिलीज की तारीख: 2021-03-04 या बाद का संस्करण) गूगल क्रोम 89+ (रिलीज की तारीख: 2021-03-02 या बाद का संस्करण) ओपेरा 75+ (रिलीज की तारीख: 2021-03-24 या बाद का संस्करण) |
|
|
विंडोज ब्राउज़र: |
माइक्रोसॉफ्ट एज 89+ (रिलीज की तारीख: 2021-03-04 या बाद का संस्करण) गूगल क्रोम 89+ (रिलीज की तारीख: 2021-03-02 या बाद का संस्करण) ओपेरा 75+ (रिलीज की तारीख: 2021-03-24 या बाद का संस्करण) |
|
|
मोबाइल ऐप (एंड्रॉइड का समर्थन करता है, आईओएस का समर्थन नहीं करता है) |
||
|
मोबाइल फोन एपीपी (एंड्रॉइड) |
सभी एंड्रॉइड मोबाइल फोन और एंड्रॉइड टैबलेट का समर्थन करता है |
|
|
मोबाइल आईफोन एपीपी (आईओएस) |
आईफोन या आईपैड का समर्थन नहीं करता है |
|
|
एआई स्मार्ट प्रबंधित फ़ंक्शन |
||
|
सर्विस बोर्ड स्टेटस |
तापमान |
|
|
वोल्टेज |
||
|
करंट |
||
|
आरजे45 पोर्ट स्टेटस |
लिंक स्टेटस |
|
|
रेट |
||
|
वीएलएएन |
||
|
पीएसई सप्लाई वोल्टेज |
||
|
पीएसई पावर कंजम्पशन |
||
|
पावर पिन असाइनमेंट |
||
मिनी औद्योगिक एआई स्मार्ट प्रबंधित PoE++ ईथरनेट स्विच एप्लीकेशन
|
PoE मानक पैरामीटर |
|||||||
|
PoE मानक |
|
इनपुट (V) |
करंट (A) |
आउटपुट (V) |
पावर (W) |
PoE पिन |
मोड |
|
IEEE802.3af/at |
af/at |
9-12 |
5 |
48V |
60 |
1/2(+),3/6(-); 4/5(+),7/8(-) |
मोडA&B |
|
af/at |
19-24 |
5 |
48V |
120 |
1/2(+),3/6(-); 4/5(+),7/8(-) |
मोडA&B |
|
|
af/at |
48-54 |
5 |
48V |
120 |
1/2(+),3/6(-); 4/5(+),7/8(-) |
मोडA&B |
|
|
|
|
|
|
|
|
|
|
|
स्टारलिंक PoE |
Gen2 |
48-56 |
2.67 |
56 |
150 |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
|
Gen3 |
48-56 |
3.57 |
56 |
200 |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
|
मिनी औद्योगिक एआई स्मार्ट प्रबंधित PoE++ ईथरनेट स्विच ऑर्डरिंग जानकारी
|
मॉडल |
विवरण |
|
LNK-AIMC104GMP90-SFP |
औद्योगिक एआई स्मार्ट प्रबंधित 1-पोर्ट 100/1000बेस-X SFP से 4-पोर्ट 10/100/1000BASE-T IEEE802.3bt 90W PoE++ स्विच, 9V से 54V डीसी पावर इनपुट, वोल्टेज बूस्टर के साथ। |
|
SFP विकल्प |
► SFP विकल्प। कृपया हमारे SFP विकल्प पृष्ठ पर अपना SFP चुनें। |
|
► SFP मॉड्यूल अलग से खरीदा जाना है। |
|
|
माउंटिंग विकल्प |
► डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट शामिल है। |
|
पावर विकल्प |
► 240W/5A 48VDC पावर सप्लाई। टर्मिनल ब्लॉक के लिए ओपन वायर |
|
► पावर सप्लाई अलग से खरीदी जानी है। |
