उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: एलएनके-एमएचडी-1वी श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: एसडीआई फाइबर मीडिया कनवर्टर मानक पैकेज
प्रसव के समय: 5 से 10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000 पीसी/माह
फाइबर इंटरफ़ेस: |
सिम्पलेक्स एलसी |
संचरण दूरी: |
550m-20Km |
तरंगदैर्ध्य: |
1310 एनएम / 1550 एनएम |
बिजली अनुकूलक: |
डीसी 5 ~ 25 वी |
बिजली की खपत: |
<5W |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 मिमी |
फाइबर इंटरफ़ेस: |
सिम्पलेक्स एलसी |
संचरण दूरी: |
550m-20Km |
तरंगदैर्ध्य: |
1310 एनएम / 1550 एनएम |
बिजली अनुकूलक: |
डीसी 5 ~ 25 वी |
बिजली की खपत: |
<5W |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 मिमी |

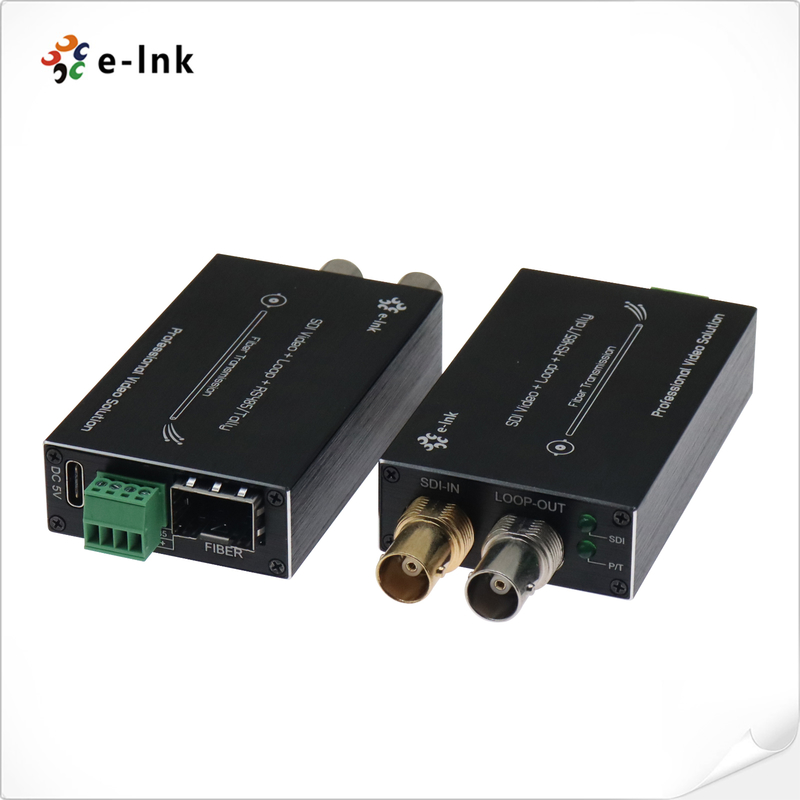

एसएफपी ट्रांससीवर टैली या रिवर्स आरएस485 के साथ मिनी साइज एचडी एसडीआई फाइबर कन्वर्टर
एसडीआई फाइबर कनवर्टरलाभ
अवलोकन
LNK-MHD-1V सीरीज मिनी-प्रकार HD-SDI फाइबर कन्वर्टर 1-चैनल HD-SDI वीडियो (ऑडियो एम्बेडेड) और टैली या
फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित RS485 सिग्नल को रिवर्स करें, और एक HD-SDI लूप आउटपुट पर स्थानीय रूप से सिग्नल की निगरानी करें।
आदेश की जानकारी
| मॉडल | विवरण |
| LNK-MHD-1V1T-MM | मिनी-प्रकार एचडी-एसडीआई फाइबर कनवर्टर के साथ टली और लूप आउट, एमएमएफ, एलसी फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-MHD-1V1D-MM | रिवर्स RS485 और लूप आउट के साथ मिनी-प्रकार HD-SDI फाइबर कन्वर्टर, MMF, LC फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-MHD-1V1T-20 | मिनी-प्रकार एचडी-एसडीआई फाइबर कनवर्टर के साथ टैली और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 20 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-MHD-1V1D-20 | रिवर्स RS485 और लूप आउट के साथ मिनी-टाइप HD-SDI टू फाइबर कन्वर्टर, SMF, LC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-MHD-1V1T-40 | मिनी-प्रकार एचडी-एसडीआई फाइबर कनवर्टर के साथ टैली और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 40KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-MHD-1V1D-40 | रिवर्स RS485 और लूप आउट के साथ मिनी-टाइप HD-SDI टू फाइबर कन्वर्टर, SMF, LC फाइबर कनेक्टर 40KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
विनिर्देश
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550 मीटर-20 किलोमीटर |
| तरंगदैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 1.48Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| एसडीआई प्रारूप समर्थन | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई) |
| 1.485Gbps (एचडी-एसडीआई) | |
| डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | टैली या रिवर्स RS485 |
| आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200 बीपीएस RS485 के लिए अधिकतम 57600 बीपीएस |
| बीईआर | <10 ¢9 |
| विद्युत | |
| पावर एडाप्टर | डीसी 5 ~ 25 वी |
| बिजली की खपत | <5W |
| एलईडी संकेतक | |
| एसडीआई | एसडीआई वीडियो |
| पी/टी | विद्युत आपूर्ति |
| मैकेनिकल | |
| आयाम (LxWxH) | 80 x 40 x 20 मिमी |
| वजन | 1 किलोग्राम प्रति जोड़ी |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | डेस्कटॉप |
| पर्यावरण | |
| कार्य तापमान | -20°C+70°C |
| भंडारण तापमान | -40°C+80°C |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
