DC12V 1A 3G SDI वीडियो फाइबर कन्वर्टर ऑडियो RS422 ईथरनेट टैली के साथ

उत्पाद का विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: E-link

प्रमाणन: ISO9001

मॉडल संख्या: LNK-3G2V2BA2D1E1T1S सीरीज

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: एक इकाई

मूल्य: बातचीत योग्य

पैकेजिंग विवरण: फाइबर मीडिया कन्वर्टर मानक पैकेज

प्रसव के समय: 5-10 कार्य दिवस

भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल

आपूर्ति की क्षमता: 10000 पीसी / माह

सबसे अच्छी कीमत पाएं
अब संपर्क करें
विनिर्देश
प्रमुखता देना:

DC12V 1A 3G SDI कन्वर्टर

,

DC12V 1A वीडियो फाइबर कन्वर्टर

,

20Km 3G SDI कन्वर्टर

फाइबर पोर्ट:
सिम्पलेक्स एलसी
संचरण दूरी:
20 किमी
वेवलेंथ:
1310nm/1490nm//1550nm
बिजली की आपूर्ति:
डीसी 12 वी 1 ए
बिजली की खपत:
<6w
वज़न:
1.1 किलो / जोड़ी
फाइबर पोर्ट:
सिम्पलेक्स एलसी
संचरण दूरी:
20 किमी
वेवलेंथ:
1310nm/1490nm//1550nm
बिजली की आपूर्ति:
डीसी 12 वी 1 ए
बिजली की खपत:
<6w
वज़न:
1.1 किलो / जोड़ी
विवरण
DC12V 1A 3G SDI वीडियो फाइबर कन्वर्टर ऑडियो RS422 ईथरनेट टैली के साथ

DC12V 1A 3G SDI वीडियो फाइबर कन्वर्टर ऑडियो RS422 ईथरनेट टैली के साथ



ऑडियो + RS422 + ईथरनेट + टैली + त्रि-स्तरीय सिंक के साथ 3G-SDI वीडियो फाइबर कन्वर्टर


एसडीआई फाइबर कनवर्टरलाभ


1. 1Ch BIDI 3G-SDI वीडियो + 2Ch बैकवर्ड एनालॉग ऑडियो + 1Ch BIDI RS422 + 1Ch 100M ईथरनेट + 1Ch बैकवर्ड टैली + 1Ch बैकवर्ड एनालॉग ट्राई-लेवल सिन ओवर वन फाइबर
2. डिजिटल वीडियो परिवहन के लिए सभी लोकप्रिय मानकों का समर्थन करें जैसे SMPTE 424M, SMPTE 292M, और SMPTE 259M, SMPTE 297M क्रमशः 3G-SDI, HD-SDI, SD-SDI, ASI पर काम कर रहे हैं


विशेष विवरण

फाइबर ऑप्टिकल इंटरफ़ेस
फाइबर इंटरफ़ेस सिम्पलेक्स एलसी
संचरण दूरी 20 किमी
वेवलेंथ 1310nm/1490nm//1550nm
3जी-एसडीआई वीडियो
वीडियो इंटरफ़ेस बीएनसी
वीडियो इनपुट/आउटपुट प्रतिबाधा 75Ω
वीडियो इनपुट/आउटपुट वोल्टेज विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp
वीडियो बिट्स दर अधिकतम 3.2 जीबी/एस
विभेदक लाभ (10% ~ 90% एपीएल) <1%
वीडियो एसडीआई मानक 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम(एचडी-एसडीआई)
SMPTE425M3Gb/s मैपिंग (3G-SDI)
SMPTE424M 3Gb/s सीरियल इंटरफ़ेस (3G-SDI)
वीडियो इनपुट TX पर 1Ch SDI IN + 1CH SDI OUT
वीडियो आउटपुट RX पर 1Ch SDI IN + 1Ch SDI OUT
ऑडियो
ऑडियो इंटरफेस 3.5 मिमी जैक
ऑडियो प्रारूप @48KHz
श्रव्य इनपुट TX पर 1Ch ऑडियो इन या 1Ch माइक + 1Ch ऑडियो आउट
ऑडियो आउटपुट 1Ch ऑडियो इन या 1Ch माइक + 1Ch ऑडियो आउट RX पर
RS422/485 सीरियल डेटा
भौतिक इंटरफ़ेस औद्योगिक मानक पेंच टर्मिनल
डेटा प्रकार RS422/RS485 द्वि-दिशा
आवृत्ति / दर समर्थन

मैक्स।RS422 के लिए 115200bps
मैक्स।RS485 के लिए 115200bps

हिट <10ˉ9
गणना
टैली इंटरफ़ेस औद्योगिक मानक पेंच टर्मिनल
एलईडी लोड प्रकार एलईडी सूचक सीधे ड्राइव कर सकते हैं
टैली इनपुट टैली -2+;टैली-2 -
टैली आउटपुट टैली -1+;टैली-1 -
ईथरनेट
मानकों

आईईईई 802.3 10बेस-टी
आईईईई 802.3u 100BASE-TX
IEEE 802.3x पूर्ण-द्वैध प्रवाह नियंत्रण

इंटरफेस 1 x 10/100BASE-TX RJ45
काम प्रणाली डिफ़ॉल्ट रूप से ऑटो-बातचीत
एनालॉग त्रि-स्तरीय सिंक
सिंक इंटरफ़ेस 75Ω बीएनसी
साथ-साथ करना एनालॉग ब्लैक बर्स्ट / SDTV द्वि-स्तर / HDTV त्रि-स्तर
संकेत एनालॉग त्रि-स्तरीय सिंक SMPTE ST 274, ST 276
हारकर लौटा 46.5 डीबी से 10 मेगाहर्ट्ज
इनपुट TX पर 1Ch सिंक इन + 1Ch सिंक आउट
उत्पादन 1Ch सिंक इन + 1Ch सिंक आउट RX पर
विद्युतीय
पावर इनपुट डीसी 12 वी 1 ए
बिजली की खपत <6W
यांत्रिक
आयाम (एलएक्सडब्ल्यूएक्सएच) 85 x 70 x 30 मिमी
वज़न 1.1 किग्रा / जोड़ी
झलार एल्यूमीनियम का मामला
बढ़ते विकल्प वॉल-माउंट या डेस्कटॉप
पर्यावरण
वर्किंग टेम्परेचर -20 ℃ ~ + 70 ℃
भंडारण तापमान -40 ℃ ~ + 80 ℃
कार्य आर्द्रता 0~95%
एमटीबीएफ ≥100000 घंटे

अवलोकन
ई-लिंक LNK-3G2V2BA2D1E1T1S 3G-SDI फाइबर एक्सटेंडर 1Ch BIDI 3G-SDI वीडियो, 2Ch बैकवर्ड एनालॉग ऑडियो, 1Ch BIDI RS422, 1Ch 100M ईथरनेट, 1Ch बैकवर्ड टैली और 1Ch बैकवर्ड एनालॉग ट्राई-लेवल सिंक का फाइबर कन्वर्टर पर ट्रांसमिशन प्रदान करता है, जिसमें शामिल हैं 1 ट्रांसमीटर और 1 रिसीवर, एकल मोड ऑप्टिकल केबलों पर जोड़े द्वारा उपयोग किया जाता है।
यह 3G-SDI ऑप्टिकल फाइबर कन्वर्टर वास्तविक समय में उच्च ऑप्टिकल प्रदर्शन और शानदार HD वीडियो प्रोसेसिंग को सक्षम बनाता है।आईपी ​​​​इंटरफेस नाटकीय रूप से सभी आधुनिक हाई-एंड नेटवर्किंग सिस्टम के साथ मापनीयता और अनुकूलता बढ़ा सकते हैं।
चूंकि ऑप्टिकल सिग्नल इलेक्ट्रोमैग्नेटिक शोर से प्रभावित नहीं होते हैं, LNK-3G2V2BA2D1E1T1S आपके सिस्टम को अधिक विश्वसनीय और सुरक्षित बनाता है।यह किसी भी एचडी निगरानी प्रणाली या लाइव प्रसारण एप्लिकेशन के लिए अच्छा समाधान है।सभी बातों पर विचार किया गया, LNK-3G2V2BA2D1E1T1S पारंपरिक कोक्स सीसीटीवी या प्रसारण प्रणाली की सीमाओं को पूरी तरह से नए स्तर पर धकेलता है और आपको 20km (वैकल्पिक 40/60/80km) तक ट्रांसमिशन दूरी का विस्तार करने की अनुमति देता है।

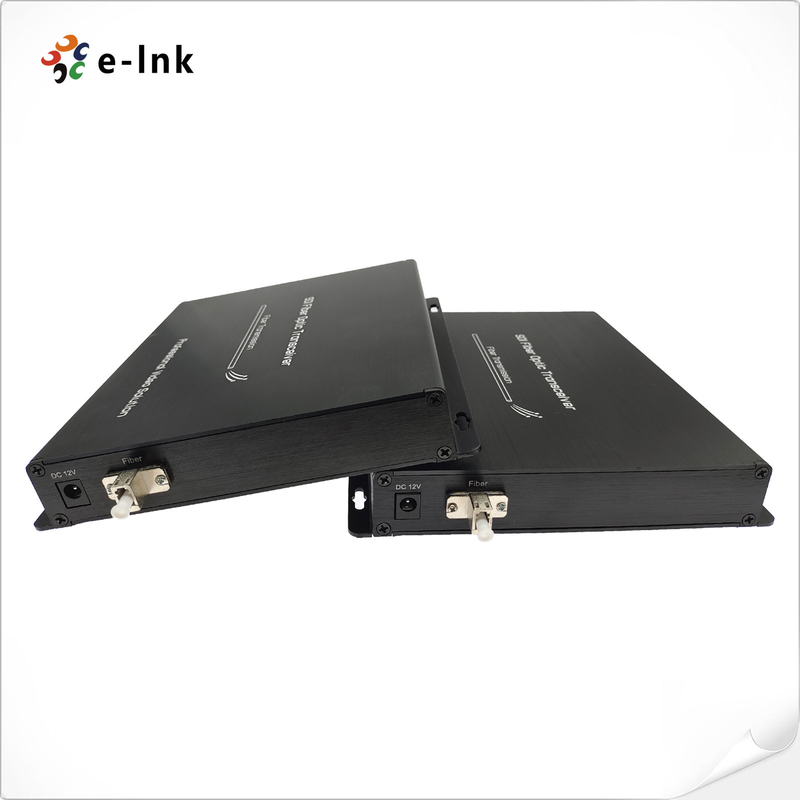

DC12V 1A 3G SDI वीडियो फाइबर कन्वर्टर ऑडियो RS422 ईथरनेट टैली के साथ 0
DC12V 1A 3G SDI वीडियो फाइबर कन्वर्टर ऑडियो RS422 ईथरनेट टैली के साथ 1
आदेश की जानकारी

नमूना विवरण
एलएनके-3G2V2BA2D1E1T1S 1Ch BIDI 3G-SDI वीडियो + 2Ch बैकवर्ड एनालॉग ऑडियो + 1Ch BIDI RS422 + 1Ch 100M ईथरनेट + 1Ch बैकवर्ड टैली + 1Ch बैकवर्ड एनालॉग ट्राई-लेवल सिंक ओवर फाइबर कन्वर्टर, SMF, LC, 20KM, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, द्वारा उपयोग किया जाता है जोड़े
