उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: एलएनके-3GSDI-4V1D4T
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: एसडीआई फाइबर कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 5-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 जोड़े / माह
कीवर्ड: |
3जी एसडीआई कन्वर्टर 4 चैनल |
डेटा प्रकार: |
टैली और RS485 |
एसडीआई इनपुट: |
4 चैनल |
पावर इनपुट: |
12वीडीसी 1ए |
संचरण दूरी: |
20 किमी |
परिचालन तापमान: |
-10 ℃ ~ ＋ 55 ℃ |
कीवर्ड: |
3जी एसडीआई कन्वर्टर 4 चैनल |
डेटा प्रकार: |
टैली और RS485 |
एसडीआई इनपुट: |
4 चैनल |
पावर इनपुट: |
12वीडीसी 1ए |
संचरण दूरी: |
20 किमी |
परिचालन तापमान: |
-10 ℃ ~ ＋ 55 ℃ |

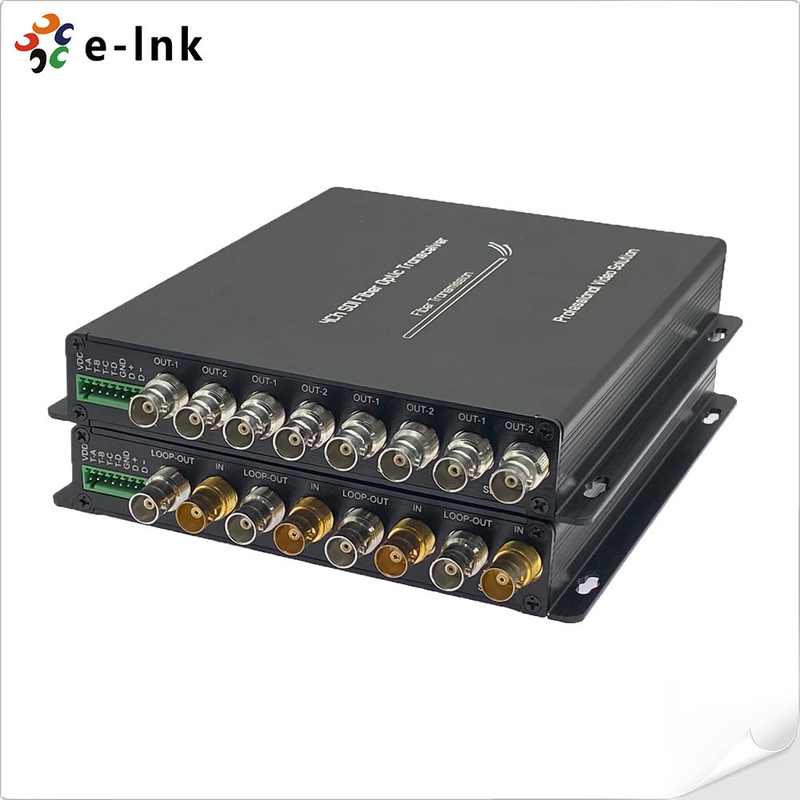

टैली और RS485 सिंगल मोड 20KM के साथ 4 चैनल SDI फाइबर कन्वर्टर
टैली और RS485 सिंगल मोड 20KM के साथ ऑप्टिकल फाइबर कन्वर्टर के लिए 4 चैनल 3G SDI
3G-SDI फाइबर भरनेवाला लाभ
► ऑप्टिक फाइबर/एस पर 4 चैनल 3जी/एचडी-एसडीआई वीडियो प्रसारण
► सीधे 3G/HD-SDI कैमरा सिस्टम के साथ संगत और 4Ch लूप आउटपुट का समर्थन करता है
► 20 किमी (12.5 मील) तक लंबा संचरण (अन्य दूरी वैकल्पिक)
► 1Ch बैकवर्ड RS485 और 4Ch टैली को सपोर्ट करता है
फाइबर कन्वर्टर तकनीकी इंडेक्स पर एसडीआई वीडियो
|
एसडीआई इनपुट |
इनपुट संख्या: 4 |
|
परावर्तन हानि:> 15DB |
|
|
संतुलन: 0-150m @3Gb/s |
|
|
कनेक्टर: बीएनसी |
|
|
प्रकाशिकी |
चैनल 1 |
|
टाइप करें: सिंगल-मोड |
|
|
संचरण दूरी: 20km (अन्य दूरी वैकल्पिक) |
|
|
कनेक्टर: एफसी / यूपीसी (एससी, एलसी, एसटी वैकल्पिक) |
|
|
एसडीआई आउटपुट |
आउटपुट संख्या: 4 |
|
कनेक्टर: 75Ω बीएनसी |
|
|
आंकड़े |
1Ch RS-485 (फुल/हाफ डुप्लेक्स) और NRZ, RZI और मैनचेस्टर को सपोर्ट करता है |
|
मैक्स।RS485 के लिए 57600bps |
|
|
4Ch टैली: ए, बी, सी, डी |
|
|
शक्ति और पर्यावरण संकेत |
ऑपरेटिंग तापमान: -10 ℃ ~ 55 ℃ |
|
पावर इनपुट: 1A@12VDC |
|
|
एसडीआई वीडियो प्रारूप का समर्थन करता है |
625/25पाल;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080आई 23/24/30/50/59.94; |
टैली और RS485 अवलोकन के साथ 3G SDI फाइबर कन्वर्टर
LNK-3GSDI-4V1DT सीरीज 4-चैनल HD/3G-SDI मानक हाई-डेफिनिशन वीडियो सिग्नल और RS485 और सिंगल फाइबर ऑप्टिकल केबल के माध्यम से प्रसारित टैली सिग्नल का समर्थन करती है।फाइबर कन्वर्टर्स पर ई-लिंक 3G-SDI वीडियो में 1080P 3G-SDI सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।ई-लिंक 3G-SDI फाइबर कन्वर्टर्स एक ऑप्टिकल फाइबर के माध्यम से 4-Ch 3G-SDI वीडियो सिग्नल प्रसारित कर सकते हैं, और यह लूप आउटपुट, 4Ch टैली और पीछे की ओर RS485 का समर्थन करता है।वीडियो की गुणवत्ता गैर-संपीड़ित प्रसारण स्तर है।यह प्रसारण क्षेत्र में व्यापक रूप से उपयोग किया जाता है।
4-चैनल 3G SDI फाइबर ट्रांसमीटर रिसीवरआदेश की जानकारी
|
एलएनके-एचडीएसडीआई-4V1D4T |
लूप आउटपुट के साथ 4-Ch HD-SDI वीडियो + 1Ch बैकवर्ड RS485 + 4Ch टैली, SM 20km, FC, 1 ट्रांसमीटर और 1 रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
|
एलएनके-3GSDI-4V1D4T |
लूप आउटपुट के साथ 4-Ch 3G-SDI वीडियो + बैकवर्ड RS485 + 4Ch टैली, SM 20km, FC, 1 ट्रांसमीटर और 1 रिसीवर सहित, जोड़ियों द्वारा उपयोग किया जाता है |
