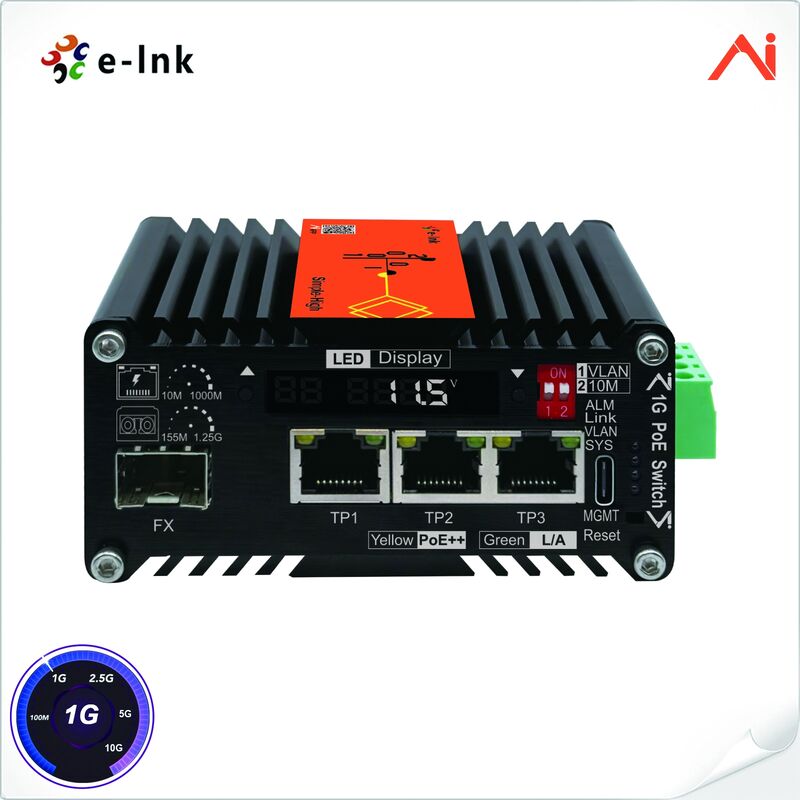

3-पोर्ट 10/100/1000Base-T IEEE802.3bt PoE++ 60W से 1-पोर्ट 100/1000BASE-X मिनी इंडस्ट्रियल AI स्मार्ट मैनेज्ड PoE++ ईथरनेट स्विच वोल्टेज बूस्टर के साथ

औद्योगिक एआई स्मार्ट प्रबंधित PoE+,  सौर प्रणाली के लिए वोल्टेज बूस्टर के साथ स्विच

पहुंच मोड

1x100/1000BASE-X SFP से3x10/100/1000BASE-T RJ45 PSE9-12

ईथरनेट

मानक

मानक अनुपालन IEEE 802.3 ईथरनेट

IEEE 802.3u फास्ट ईथरनेट

IEEE 802.3ab गीगाबिट ईथरनेट

IEEE 802.3x फुल-डुप्लेक्स फ्लो कंट्रोल

IEEE 802.3az एनर्जी एफिशिएंट ईथरनेट (EEE)

प्रसंस्करण प्रकार

स्टोर-एंड-फॉरवर्ड

फॉरवर्ड फिल्टर दर

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

पैकेट बफर मेमोरी

1 Mbit

अधिकतम पैकेट लंबाई

9K बाइट्स

स्विचिंग क्षमता

10Gbps/गैर-अवरोधक

पीसी (मैकओएस, विंडोज का समर्थन करता है)

मैकओएस ब्राउज़र:

माइक्रोसॉफ्ट एज 89+ (रिलीज की तारीख: 2021-03-04 या बाद का संस्करण)

गूगल क्रोम 89+ (रिलीज की तारीख: 2021-03-02 या बाद का संस्करण)

ओपेरा 75+ (रिलीज की तारीख: 2021-03-24 या बाद का संस्करण)

विंडोज ब्राउज़र:

माइक्रोसॉफ्ट एज 89+ (रिलीज की तारीख: 2021-03-04 या बाद का संस्करण)

गूगल क्रोम 89+ (रिलीज की तारीख: 2021-03-02 या बाद का संस्करण)

ओपेरा 75+ (रिलीज की तारीख: 2021-03-24 या बाद का संस्करण)

मोबाइल ऐप (एंड्रॉइड का समर्थन करता है,आईओएस का समर्थन नहीं करता है)

मोबाइल फोन एपीपी (एंड्रॉइड)

सभी एंड्रॉइड मोबाइल फोन और एंड्रॉइड टैबलेट का समर्थन करता है

मोबाइल आईफोन एपीपी (आईओएस)

आईफोन या आईपैड का समर्थन नहीं करता है

एआई स्मार्ट प्रबंधित कार्य

सेवा बोर्ड स्थिति

तापमान

वोल्टेज

वर्तमान

आरजे45 पोर्ट स्थिति

लिंक स्थिति

दर

लिंक

पीएसई आपूर्ति वोल्टेज

पीएसई पावर खपत

1/2(+), 3/6(-)

एसएफपी पोर्ट स्थिति

लिंक स्थिति

पीएन/एसएन

टीएक्स पावर

आरएक्स पावर

सभी डीडीएम जानकारी

डिप स्विच

डिप1

लिंक

डिप2

10M

फाइबर पोर्ट अलार्म

समर्थन

अनुसूचित रीसेट

समर्थन

पी ओ ई पावर अनुसूचित

समर्थन

इंटरफ़ेसकेबल: कैट 5e या उससे ऊपर; ईथरनेट पोर्ट

3

10/100/1000बेस3

10/100/1000बेसIEEE802.3केबल: कैट 5e या उससे ऊपर; दूरी: 1000M डेटा दर पर ≤100 मीटर,

10M डेटा दर पर ≤250 मीटर

एसएफपी पोर्ट1-पोर्ट

100/1000BASE-X SFP

(100BASE-X और 1000BASE-X और ट्रांसीवर के साथ पिछड़े संगत) (ऑटो डिटेक्शन)केबल: मल्टी-मोड: 50/125um या 62.5/125um फाइबर ऑप्टिक केबल, दूरी: 550m/2km;

सिंगल मोड: 9/125um फाइबर ऑप्टिक केबल, दूरी: 20/40/80/100/120/160/200km

पी ओ ई (पावर ओवर ईथरनेट)

मानक

IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W

)

पी ओ ई पावर आउटपुट90

वाट अधिकतम।

पावर पिन असाइनमेंट एंड-स्पैन + मिड-स्पैन:

1/2(+), 3/6(-)

;  4/5(+),7/8(-)पी ओ ई बजट6 तक

0

-वाट पी ओ ई बजट (9-54VDC)मोड ए और बीIEEE 802.3af/at

/bt

(यदि पैसिव पी ओ ई की आवश्यकता है तो ग्राहक सेवा से संपर्क करें)पी ओ ई मोड के साथ संगत

मोड ए और मोड बी।

वोल्टेज बूस्टरडीसी 9-12V इनपुट

पी ओ ई 48V आउटपुट,

अधिकतम 180Wविद्युत और यांत्रिकपी ओ ई 48V आउटपुट,

अधिकतम 180Wविद्युत और यांत्रिकपी ओ ई 48V आउटपुट,

अधिकतम 180Wविद्युत और यांत्रिकपी ओ ई 48V आउटपुट,

अधिकतम 180Wविद्युत और यांत्रिकइनपुट पावर

9~54V डीसी

, 4-पिन टर्मिनल ब्लॉक

बिजली की खपत5W अधिकतम। (जब पी ओ ई का उपयोग नहीं किया जाता है)

आयाम (W x D x H)

98 x 67 x 46 मिमी

वजन

300g

केसिंग

एल्यूमीनियम केस

माउंटिंग विकल्प

डी आई एन-रेल

डिफ़ॉल्ट डी आई एन-रेल ब्रैकेट शामिल है।

एस वाई एस

ग्रीन एलईडी ब्लिंकिंग: सामान्य रूप से काम कर रहा है

वी एल ए एन

ग्रीन सॉलिड ऑन

लिंक

वी एल ए एनचालूलिंक ऑफ:

वी एल ए एनबंदलिंक ग्रीन एलईडी सॉलिड ऑन: एसएफपी पोर्ट लिंक स्थापित

ग्रीन एलईडी ब्लिंकिंग: डेटा ट्रांसमिशन

ग्रीन एलईडी ऑफ: एसएफपी पोर्ट कोई लिंक नहीं

ए एल एम

रेड एलईडी सॉलिड ऑन: प्राप्त ऑप्टिकल पावर थ्रेसहोल्ड से नीचे

रेड एलईडी ऑफ: प्राप्त ऑप्टिकल पावर सामान्य

टी पी

1

-3पी ओ ईयेलो एलईडी सॉलिड ऑन: कनेक्टेड पीडी ग्रीन एलईडी स्लो ब्लिंक: ईथरनेट पोर्ट लिंक दर 10M/100M/1000M है

ग्रीन एलईडी ऑफ: ईथरनेट पोर्ट कोई लिंक नहीं

टी पी

1

-3पी ओ ईयेलो एलईडी सॉलिड ऑन: कनेक्टेड पीडी येलो एलईडी ऑफ: कनेक्टेड पीडी नहीं

पर्यावरण

ऑपरेटिंग तापमान

-40°C से 75°C (-40°F से 167°F)

भंडारण तापमान

-40°C से 85°C (-40°F से 185°F)

सापेक्ष आर्द्रता

5% से 95% गैर-संक्षेपण

एमटीबीएफ

> 200,000 घंटे

नियामक अनुमोदन

आईएसओ9001, सीई, एफसीसी भाग 15 क्लास ए, आरओएचएस

ई एम आई:

EN55022:2010+AC: 2011, क्लास ए

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

ई एम एस:

IEC 61000-4-2: 2008 (ई एस डी)

IEC 61000-4-3: 2010 (आर एस)

IEC 61000-4-4: 2012 (ई एफ टी)

IEC 61000-4-5: 2014 (सर्ज)

IEC 61000-4-6: 2013 (सी एस)

IEC 61000-4-8: 2009 (पीएफएमएफ)

 मिनी औद्योगिक एआई स्मार्ट प्रबंधित PoE++ ईथरनेट स्विच अनुप्रयोग

पी ओ ई मानक पैरामीटर

इनपुट (वी)

वर्तमान (ए)

आउटपुट (वी)

पावर (डब्ल्यू)

पी ओ ई पिन

मोड

IEEE802.3af/at/bt

अफ/एट/बीटी

9-12

5

48V

180

1/2(+),3/6(-); 4/5(+),7/8(-)

+

मॉडल

जेन2

5

48V

180

1/2(+),3/6(-); 4/5(+),7/8(-)

1/2(+),3/6(-); 4/5(+),7/8(-)मोड ए और बी

मॉडल

जेन2

5

48V

180

1/2(+),3/6(-); 4/5(+),7/8(-)

मोड ए और बी

मॉडल

जेन2

48-56

2.67

56

150

1/2(+),3/6(-); 4/5(+),7/8(-)

जेन3

मॉडल

3.57

56

200

1/2(+),3/6(-); 4/5(+),7/8(-)

 मिनी औद्योगिक एआई स्मार्ट प्रबंधित PoE++ ईथरनेट स्विच ऑर्डरिंग जानकारी

मॉडल
