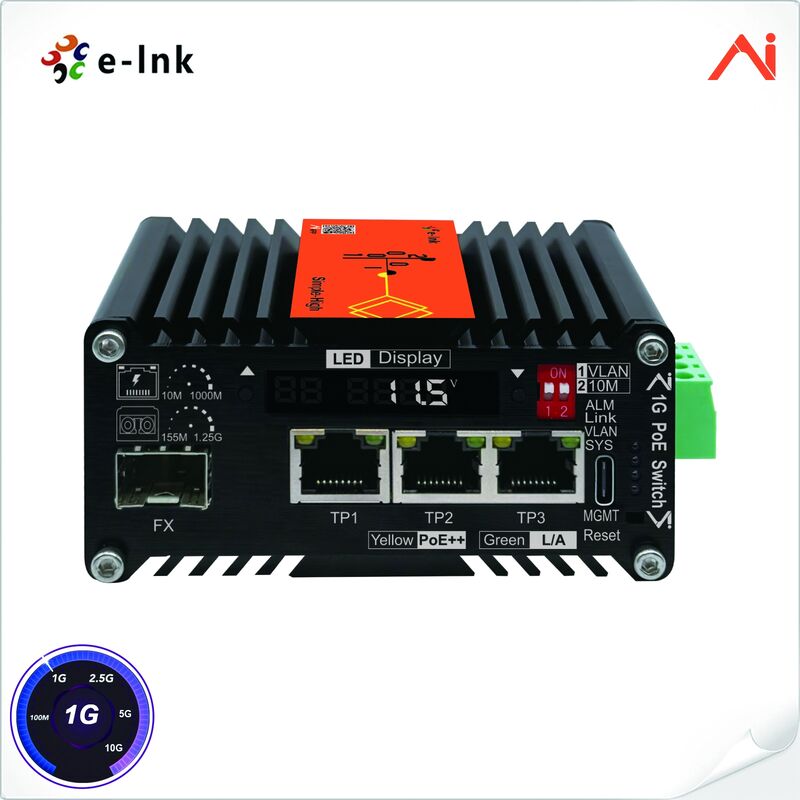

3-पोर्ट 10/100/1000BASE-T IEEE802.3bt PoE++ 90W से 1-पोर्ट 100/1000BASE-X मिनी इंडस्ट्रियल एआई स्मार्ट मैनेज्ड PoE++ ईथरनेट स्विच विथ वोल्टेज बूस्टर

औद्योगिक एआई स्मार्ट मैनेज्ड पीओई++ सौर प्रणाली के लिए वोल्टेज बूस्टर के साथ स्विच

पहुँच मोड

1x100/1000BASE-X SFP से3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt

ईथरनेट

मानक

मानक अनुपालन IEEE 802.3 ईथरनेट

आईईईई 802.3यू फास्ट ईथरनेट

आईईईई 802.3ab गीगाबिट ईथरनेट

आईईईई 802.3x फुल-डुप्लेक्स प्रवाह नियंत्रण

IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)

प्रसंस्करण प्रकार

स्टोर-एंड-फॉरवर्ड

आगे फ़िल्टर दर

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

पैकेट बफर मेमोरी

1 एमबीट

अधिकतम पैकेट लंबाई

9K बाइट्स

स्विचिंग क्षमता

10Gbps/नॉन-ब्लॉकिंग

पीसी (मैकओएस, विंडोज का समर्थन)

मैकओएस ब्राउज़रः

माइक्रोसॉफ्ट एज 89+ (रिलीज़ की तारीखः 2021-03-04 या बाद का संस्करण)

गूगल क्रोम 89+ (रिलीज़ की तारीखः 2021-03-02 या बाद का संस्करण)

ओपेरा 75+ (रिलीज़ की तारीखः 2021-03-24 या बाद का संस्करण)

विंडोज ब्राउज़रः

माइक्रोसॉफ्ट एज 89+ (रिलीज़ की तारीखः 2021-03-04 या बाद का संस्करण)

गूगल क्रोम 89+ (रिलीज़ की तारीखः 2021-03-02 या बाद का संस्करण)

ओपेरा 75+ (रिलीज़ की तारीखः 2021-03-24 या बाद का संस्करण)

मोबाइल एप्लिकेशन (Android का समर्थन करें,आईओएस समर्थित नहीं)

मोबाइल फ़ोन एप्प (Android)

सभी एंड्रॉयड मोबाइल फोन और एंड्रॉयड टैबलेट का समर्थन करें

मोबाइल आईफोन एप्प (iOS)

आईफोन या आईपैड समर्थित नहीं

एआई स्मार्ट प्रबंधित कार्य

सेवा बोर्ड की स्थिति

तापमान

वोल्टेज

वर्तमान

RJ45 पोर्ट की स्थिति

लिंक की स्थिति

दर

वीएलएएन

पीएसई आपूर्ति वोल्टेज

पीएसई बिजली की खपत

पावर पिन असाइनमेंट

एसएफपी पोर्ट स्थिति

लिंक की स्थिति

पीएन/एसएन

TX पावर

आरएक्स पावर

सभी डीडीएम जानकारी

डीआईपी स्विच

डीआईपी1

वीएलएएन

डीआईपी2

10M

फाइबर पोर्ट अलार्म

समर्थन

अनुसूचित रीसेट

समर्थन

पीओई पावर प्लान

समर्थन

इंटरफेसपीआर्थ

ईथरनेट पोर्ट

3- पोर्ट 10/100/1000BASE-T ईथरनेट RJ45 इंटरफ़ेस ऑटो-वार्ता, ऑटो एमडीआई/एमडीआई-एक्स

3-पीort 10/100/1000BASE-T समर्थन IEEE802.3af/at/bt

केबलः श्रेणी 5ई या उससे ऊपर;

दूरीः 1000M डेटा दर पर ≤100 मीटर,10M डेटा दर पर ≤250 मीटर

एसएफपी पोर्ट

1-पोर्ट100/1000BASE-X SFP (100BASE-X और 1000BASE-X और ट्रांसीवर के साथ पीछे की ओर संगत) (स्वचालित पहचान)

केबल:

मल्टी-मोड: 50/125um या 62.5/125um फाइबर ऑप्टिक केबल, दूरीः 550m/2km;

एकल मोडः 9/125um फाइबर ऑप्टिक केबल, दूरीः 20/40/80/100/120/160/200km

PoE (ईथरनेट पर पावर)

मानक

IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W)

पीओई पावर आउटपुट

90 वाट अधिकतम।

पावर पिन असाइनमेंट

अंत-विस्तार + मध्य-विस्तारः 1/2(+), 3/6(-);4/5(+),7/8(-)

पीओई बजट

तक90-वाट पोए बजट (9-54VDC)

पीओई पावर सप्लाई प्रकार

IEEE 802.3af/at/bt (यदि निष्क्रिय पीओई की आवश्यकता है तो कृपया ग्राहक सेवा से संपर्क करें)

पीओई मोड

संगतमोड ए और मोड बी.

वोल्टेज बूस्टर

डीसी 9-12 वी इनपुट

PoE 48V आउटपुट,      अधिकतम 60W

डीसी 19-24 वी इनपुट

PoE 48V आउटपुट,      अधिकतम 120W

डीसी 24-36 वी इनपुट

PoE 48V आउटपुट,      अधिकतम 120W

डीसी 48-54 वी इनपुट

PoE 48V आउटपुट,      अधिकतम 240W

विद्युत और यांत्रिक

इनपुट पावर

9~54V सीसी, 4-पिन टर्मिनल ब्लॉक

बिजली की खपत

5W अधिकतम (जब PoE का प्रयोग न हो)

आयाम (W x D x H)

98 x 67 x 46 मिमी

वजन

300 ग्राम

आवरण

एल्यूमीनियम केस

घुड़सवार विकल्प

डीआईएन-रेल

एलईडी संकेत

एसवाईएस

हरा एलईडी चमकता हैः सामान्य रूप से काम करता है

वीएलएएन

हरा ठोस चालू:वीएलएएन पर

हरी ठोसबंदःवीएलएएन बंद

लिंक

ग्रीन एलईडी सॉलिड ऑनः एसएफपी पोर्ट लिंक स्थापित

हरा एलईडी चमकता हैः डेटा संचरण

हरा एलईडी बंदः SFP पोर्ट कोई लिंक नहीं

एएलएम

लाल एलईडी ठोस चालूः सीमा से नीचे प्राप्त ऑप्टिकल शक्ति

लाल एलईडी बंदः प्राप्त ऑप्टिकल शक्ति सामान्य

टीपी1-3 एल.ए.

ग्रीन एलईडी सॉलिड ऑनः ईथरनेट पोर्ट लिंक

ग्रीन एलईडी स्लो ब्लिंकः ईथरनेट पोर्ट लिंक दर 10M/100M/1000M है

हरा एलईडी बंदः ईथरनेट पोर्ट कोई लिंक नहीं

टीपी1-3 पीओई

पीला एलईडी ठोस चालूः कनेक्टेड पीडी

पीला एलईडी बंदः पीडी कनेक्ट नहीं है

पर्यावरण

ऑपरेटिंग तापमान

-40°C से 75°C (-40°F से 167°F)

भंडारण तापमान

-40°C से 85°C (-40°F से 185°F)

सापेक्ष आर्द्रता

5% से 95% तक नॉन कंडेनसिंग

एमटीबीएफ

> 200,000 घंटे

नियामक अनुमोदन

आईएसओ9001, सीई, एफसीसी भाग 15 वर्ग ए, रोहस

ईएमआईः

EN55022:2010+AC: 2011, वर्ग A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

एन 61000-3-3: 2013

EN55024: 2010

ईएमएस:

आईईसी 61000-4-2: 2008 (ईएसडी)

आईईसी 61000-4-3: 2010 (आरएस)

IEC 61000-4-4: 2012 (EFT)

आईईसी 61000-4-5: 2014 (उदय)

आईईसी 61000-4-6: 2013 (सीएस)

आईईसी 61000-4-8: 2009 (पीएफएमएफ)

पीओई मानक पैरामीटर

पीओई मानक

इनपुट ((V)

वर्तमान ((A)

आउटपुट ((V)

शक्ति ((W)

पीओई पिन

मोड

IEEE802.3af/at/bt

af/at/bt

9-12

5

48V

60

1/2(+),3/6(-); 4/5(+),7/8(-)

मोड A&B

af/at/bt

19 से 24

5

48V

120

1/2(+),3/6(-); 4/5(+),7/8(-)

मोड A&B

af/at/bt

48-54

5

48V

240

1/2(+),3/6(-); 4/5(+),7/8(-)

मोड A&B

स्टारलिंक पीओई

जन2

48-56

2.67

56

150

1/2(+),3/6(-); 4/5(+),7/8(-)

जन3

48-56

3.57

56

200

1/2(+),3/6(-); 4/5(+),7/8(-)
