उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: LNK-3GSDI-4V1DT सीरीज
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$545-US$789
पैकेजिंग विवरण: औद्योगिक फाइबर मीडिया कनवर्टर मानक कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100 पीसीएस/महीना
योजक: |
बीएनसी |
परावर्तन हानि:: |
> 15 डीबी |
सिग्नल स्तर:: |
800MV नाममात्र |
उदय/पतन का समय:: |
200ps का संकेत |
परावर्तन हानि:: |
> 15db |
कनेक्टर:: |
औद्योगिक मानक स्क्रू टर्मिनल |
योजक: |
बीएनसी |
परावर्तन हानि:: |
> 15 डीबी |
सिग्नल स्तर:: |
800MV नाममात्र |
उदय/पतन का समय:: |
200ps का संकेत |
परावर्तन हानि:: |
> 15db |
कनेक्टर:: |
औद्योगिक मानक स्क्रू टर्मिनल |

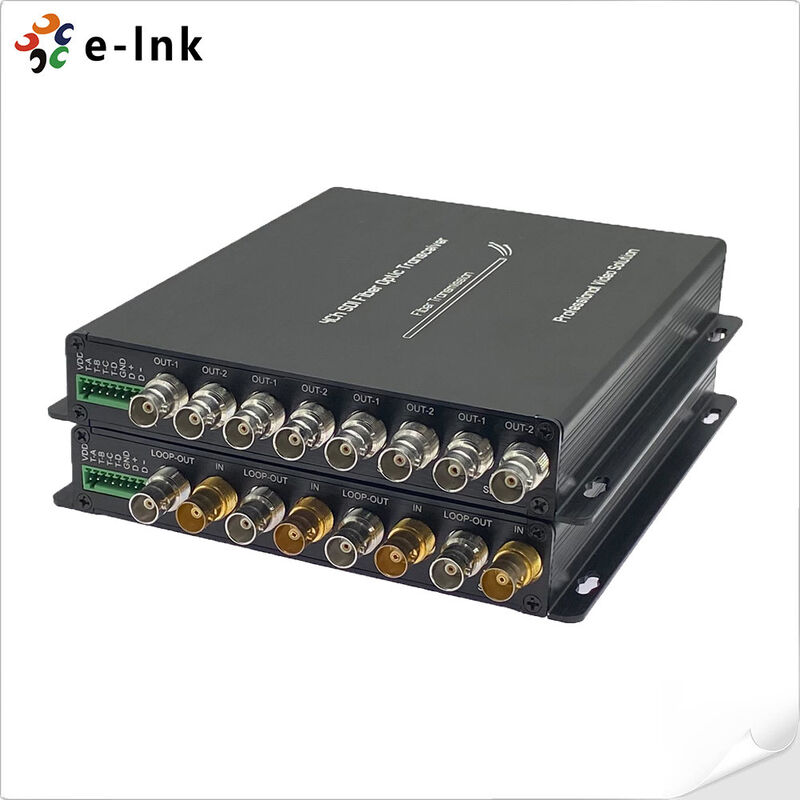

4 चैनल 3जी-एसडीआई फाइबर कन्वर्टर आरएस485 टैली 20 किमी प्रसारण के साथ
मोडl: LNK-3GSDI-4V1DT श्रृंखला
उत्पाद विवरण और अवलोकन
RS485 और टैली के साथ 4-चैनल 3G-SDI फाइबर कन्वर्टर एक उच्च घनत्व, एकीकृत समाधान प्रदान करता है
इस उन्नत प्रणाली में चार स्वतंत्र
3जी-एसडीआई हाई डेफिनिशन वीडियो के चैनल, चार टैली सिग्नलिंग चैनल और एक द्विदिशात्मक आरएस485 डेटा
एक एकल ऑप्टिकल फाइबर पर पथ। मेल खाने प्रेषक और रिसीवर जोड़ी बनाए रखने के लिए इंजीनियर किया गया है
बिना संपीड़ित, प्रसारण स्तर की संचरण तकनीक का उपयोग करके अपरिवर्तनीय 1080p वीडियो गुणवत्ता, यह सुनिश्चित करना
सबसे अधिक मांग वाले उत्पादन वातावरण के लिए शून्य उत्पादन हानि।
परिष्कृत फाइबर ऑप्टिक मल्टीप्लेक्सिंग तकनीक का उपयोग करते हुए, यह कनवर्टर बुनियादी ढांचे को काफी सरल बनाता है
प्रत्येक वीडियो चैनल को एक समर्पित लूप-थ्रू आउटपुट प्रदान करते हुए केबल जटिलता को कम करके
एकीकृत आरएस485 इंटरफ़ेस कैमरों, रोबोटिक और अन्य उपकरणों के विश्वसनीय दूरस्थ नियंत्रण को सक्षम करता है।
सिस्टम और अन्य स्टूडियो उपकरण, जबकि बहु-चैनल टोली सिस्टम स्पष्ट दृश्य संचार सुनिश्चित करता है
नियंत्रण कक्ष और कैमरा ऑपरेटरों के बीच यह व्यापक सिग्नल एकीकरण प्रणाली को
लाइव प्रसारण, खेल उत्पादन और स्टूडियो अनुप्रयोगों के लिए आदर्श जहां अंतरिक्ष, विश्वसनीयता और संकेत स्पष्टता
सर्वोपरि हैं।
विशेष रूप से प्रसारण उद्योग के लिए बनाया गया, इस मजबूत कनवर्टर व्यापक रूप से बाहर प्रसारण में प्रयोग किया जाता है
(OB) वाहन, उत्पादन नियंत्रण कक्ष और स्टूडियो-ट्रांसमीटर लिंक। इसकी क्षमता कई वीडियो को संभालने की है।
एक ही फाइबर पर महत्वपूर्ण नियंत्रण और संचार संकेतों के साथ खिलाता है
विद्युत चुम्बकीय हस्तक्षेप और संकेत के प्रति प्रतिरक्षा प्रदान करके
यह समाधान प्रसारणकर्ताओं को अपने प्रसारण क्षेत्र का विस्तार करने के लिए एक विश्वसनीय और भविष्य के सबूत का तरीका प्रदान करता है।
वीडियो गुणवत्ता और परिचालन नियंत्रण के उच्चतम मानकों को बनाए रखते हुए उत्पादन क्षमताएं।
मुख्य विशेषताएं
मल्टी-चैनल एचडी वीडियो ट्रांसपोर्ट
एक एकल ऑप्टिकल फाइबर पर 3G/HD-SDI वीडियो के 4 स्वतंत्र चैनल प्रसारित करता है।
बुद्धिमान संकेत अखंडता आश्वासन
स्वचालित केबल समानांतरण सभी कनेक्टेड लिंक पर इष्टतम सिग्नल गुणवत्ता बनाए रखता है।
सटीक बहु-दर संकेत वसूली
270 एमबीपीएस से 3 जीबीपीएस तक डेटा दरों के लिए स्वचालित रीक्लॉकिंग स्थिर सिग्नल पुनर्जनन सुनिश्चित करता है।
व्यावसायिक उत्पादन एकीकरण
3जी/एचडी-एसडीआई कैमरों के साथ प्रत्यक्ष संगतता और निगरानी के लिए 4-चैनल लूप-थ्रू आउटपुट शामिल है।
लचीली ट्रांसमिशन दूरी
विभिन्न अनुप्रयोग आवश्यकताओं के अनुरूप वैकल्पिक दूरी के साथ 20 किमी तक संचरण का समर्थन करता है।
मल्टी-चैनल टैली सिस्टम
लाइव उत्पादन वातावरण में स्पष्ट दृश्य संचार के लिए एकीकृत 4-चैनल टोली सिग्नलिंग।
प्रसारण-ग्रेड वीडियो गुणवत्ता
पूर्ण डिजिटल गैर-संपीड़न प्रौद्योगिकी स्टूडियो स्तर, हानि रहित वीडियो प्रसारण प्रदान करती है।
व्यापक नियंत्रण और संचार
डिवाइस नियंत्रण के लिए 1-चैनल बैकवर्ड RS485 का समर्थन करता है।
स्थिर पर्यावरणीय प्रदर्शन
-10°C से +55°C के कार्य तापमान सीमा के भीतर विश्वसनीय संचालन।
तकनीकी विनिर्देश और सूचकांक
|
एसडीआई इनपुट |
एसएमपीटीई 424 एम, एसएमपीटीई 292 एम, एसएमपीटीई 259 एम, डीवीबी-एएसआई, डीवीबी-एसएसआई और दूरसंचार/डेटाकॉम |
|
270Mbit/s - 1.48Gbit/s
