उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: एलएनके-एमएचडी श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$29-US$39
पैकेजिंग विवरण: एसडीआई वीडियो एक्सटेंडर स्टैंडर्ड कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100 पीसीएस/महीना
संचरण दूरी: |
550m-20Km |
वीडियो इनपुट/आउटपुट प्रतिबाधा: |
75Ω |
वीडियो बिट्स दर: |
अधिकतम 1.48 जीबी/एस |
बिजली अनुकूलक: |
5 वी डीसी, टाइप-सी इंटरफ़ेस |
पी/टी: |
बिजली की आपूर्ति |
एमटीबीएफ: |
≥100000 घंटे |
संचरण दूरी: |
550m-20Km |
वीडियो इनपुट/आउटपुट प्रतिबाधा: |
75Ω |
वीडियो बिट्स दर: |
अधिकतम 1.48 जीबी/एस |
बिजली अनुकूलक: |
5 वी डीसी, टाइप-सी इंटरफ़ेस |
पी/टी: |
बिजली की आपूर्ति |
एमटीबीएफ: |
≥100000 घंटे |

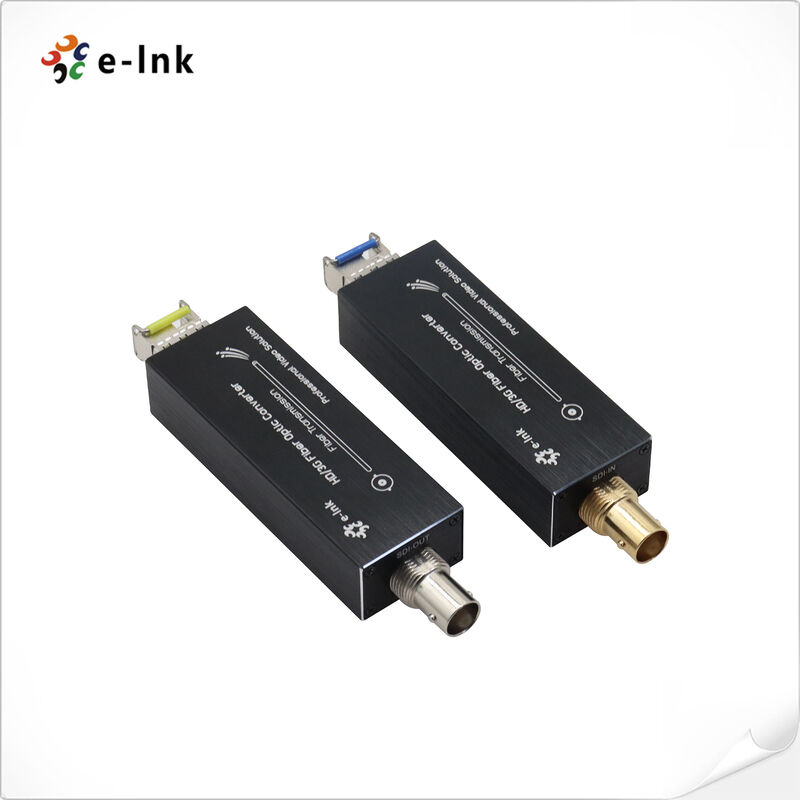

मिनी एचडी-एसडीआई फाइबर एक्सटेंडर 80 किमी ट्रांसमिशन ऑडियो एम्बेडेड औद्योगिक तापमान
मॉडल: एलएनके-एमएचडी श्रृंखला
उत्पाद विवरण और अवलोकन
फाइबर एक्सटेंडर पर मिनी एचडी-एसडीआई उच्च-
व्यावसायिक और वाणिज्यिक अनुप्रयोगों में वीडियो सिग्नल की परिभाषा।
ट्रांसमीटर और रिसीवर जोड़ी, विशेष रूप से HD-SDI के एक एकल चैनल को परिवर्तित करने और प्रसारित करने के लिए डिज़ाइन किया गया
फाइबर ऑप्टिक केबल पर एम्बेडेड ऑडियो के साथ वीडियो। इसका लघु रूप कारक और कम बिजली डिजाइन अनुमति देता है
रैक-माउंटेड कैमरा एन्कोडर सहित होस्ट उपकरण की एक विस्तृत श्रृंखला में निर्बाध एकीकरण के लिए
यह अंतरिक्ष-सीमित प्रतिष्ठानों के लिए आदर्श विकल्प है।
उन्नत डिजिटल फाइबर ऑप्टिक ट्रांसमिशन तकनीक का उपयोग करते हुए, यह एक्सटेंडर शुद्ध,
विद्युत चुम्बकीय हस्तक्षेप, संकेत के मुद्दों को पूरी तरह से समाप्त करते हुए असम्पीडित वीडियो गुणवत्ता
पारंपरिक तांबे आधारित कनेक्शनों में आम है। प्लग-एंड-प्ले सेटअप
कोई सॉफ्टवेयर कॉन्फ़िगरेशन की आवश्यकता नहीं है, जो महत्वपूर्ण वीडियो लिंक के लिए त्वरित तैनाती और विश्वसनीय संचालन को सक्षम करता है।
मजबूत डिजाइन विभिन्न पर्यावरणीय परिस्थितियों में स्थिर प्रदर्शन का समर्थन करता है, लगातार
24/7 परिचालन आवश्यकताओं के लिए सिग्नल अखंडता।
यह बहुमुखी विस्तारक दूरस्थ कनेक्ट करने के लिए सुरक्षा और निगरानी उद्योग में व्यापक रूप से अपनाया जाता है
HD कैमरों से दूर की दूरी पर केंद्रीय निगरानी स्टेशनों तक।
स्टूडियो-ट्रांसमीटर लिंक, बाहरी प्रसारण फीड और योगदान नेटवर्क के लिए वातावरण।
अनुप्रयोगों में दूरस्थ शिक्षा प्रणाली, कॉर्पोरेट एवी नेटवर्क और डिजिटल साइनेज की तैनाती शामिल हैं।
जहां विश्वसनीय, उच्च गुणवत्ता वाला HD वीडियो प्रसारण आवश्यक है।
समाक्षीय केबल के विकल्प के रूप में, यह मिनी एचडी-एसडीआई फाइबर एक्सटेंडर भविष्य के सबूत के लिए एक नींव प्रदान करता है
वीडियो बुनियादी ढांचे का विस्तार और उन्नयन।
मुख्य विशेषताएं
मल्टी-चैनल ऑडियो एकीकरण
सिंक्रनाइज़ ऑडियो-वीडियो वितरण के लिए प्रति वीडियो स्ट्रीम 8 एम्बेडेड ऑडियो चैनलों का समर्थन करता है।
बुद्धिमान सिग्नल अनुकूलन
स्वचालित केबल इक्वेलाइजेशन विभिन्न केबल लंबाई और परिस्थितियों में सिग्नल अखंडता बनाए रखता है।
सटीक संकेत वसूली
270 एमबीपीएस से 1.48 जीबीपीएस तक डेटा दरों के लिए स्वचालित रीक्लॉकिंग स्थिर एचडी-एसडीआई पुनरुद्धार सुनिश्चित करता है।
पेशेवर कैमरा संगतता
उद्योग मानक एचडी-एसडीआई कैमरा और उत्पादन प्रणालियों के साथ प्रत्यक्ष प्लग-एंड-प्ले संगतता।
विस्तारित लंबी दूरी का संचरण
सिंगल-मोड फाइबर ऑप्टिक केबल पर 80 किमी तक विश्वसनीय वीडियो ट्रांसमिशन क्षमता।
मजबूत कनेक्टिविटी और रखरखाव
लचीली स्थापना और शून्य-डाउनटाइम सेवा के लिए हॉट-स्वैप और हॉट-प्लग समर्थन के साथ टर्मिनल ब्लॉक पावर इनपुट।
प्रसारण-ग्रेड वीडियो निष्ठा
पूर्ण डिजिटल गैर-संपीड़न तकनीक हानि रहित, प्रसारण स्तर की वीडियो गुणवत्ता की गारंटी देती है।
उच्च-प्रदर्शन ऑप्टिकल डिजाइन
उत्कृष्ट ऑप्टिकल गतिशील रेंज जिसमें इष्टतम स्पष्टता के लिए कोई मैनुअल समायोजन की आवश्यकता नहीं होती है।
उन्नत मल्टीप्लेक्सिंग समर्थन
कुशल बैंडविड्थ उपयोग के लिए WDM, CWDM और DWDM फाइबर ऑप्टिक तकनीकों के साथ संगत।
औद्योगिक पर्यावरणीय कठोरता
-20°C से +70°C के बीच के अल्ट्रा-वाइड ऑपरेटिंग तापमान रेंज विविध और कठोर परिस्थितियों में विश्वसनीयता सुनिश्चित करते हैं।
तकनीकी विनिर्देश और सूचकांक
|
फाइबर ऑप्टिकल इंटरफेस |
|
|
फाइबर इंटरफेस |
एसइम्प्लेक्स एलसी |
|
संचरण दूरी |
550 मीटर-20 किलोमीटर |
|
तरंगदैर्ध्य |
1310nm/1550nm |
|
वीडियो |
|
|
वीडियो इंटरफ़ेस |
बीएनसी |
|
वीडियो इनपुट/आउटपुट प्रतिबाधा |
75Ω |
|
वीडियो इनपुट/आउटपुट वोल्टेज |
सामान्यतः:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
|
वीडियो बिट्स दर |
अधिकतम 1.48Gb/s |
|
अंतर लाभ (10%)
| |
