उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: LNK-HD-110 और LNK-3G-110 श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$75-US$119
पैकेजिंग विवरण: औद्योगिक फाइबर मीडिया कनवर्टर मानक कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100 पीसीएस/महीना
फाइबर इंटरफ़ेस: |
सिम्प्लेक्स एफसी |
वीडियो इनपुट/आउटपुट प्रतिबाधा: |
75Ω |
वीडियो बिट्स दर: |
अधिकतम 3.2 जीबी/एस |
बिजली अनुकूलक: |
डीसी 5~25V |
बिजली की खपत: |
<5w |
एमटीबीएफ: |
≥100000 घंटे |
फाइबर इंटरफ़ेस: |
सिम्प्लेक्स एफसी |
वीडियो इनपुट/आउटपुट प्रतिबाधा: |
75Ω |
वीडियो बिट्स दर: |
अधिकतम 3.2 जीबी/एस |
बिजली अनुकूलक: |
डीसी 5~25V |
बिजली की खपत: |
<5w |
एमटीबीएफ: |
≥100000 घंटे |

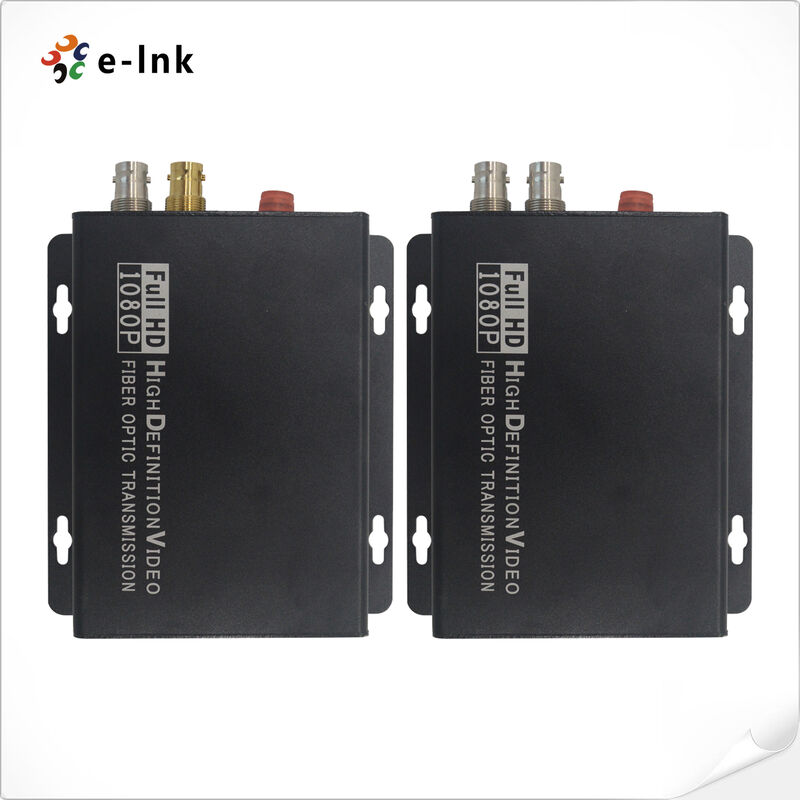

3G-SDI फाइबर कनवर्टर HD-SDI 80km 1000M ऑप्टिकल ट्रांसमिशन
HD-SDI: LNK-HD-110 और LNK-3G-110 सीरीज
उत्पाद विवरण और अवलोकन
3G/HD-SDI से फाइबर कनवर्टर लंबी दूरी पर पेशेवर प्रसारण वीडियो के संचरण के लिए एक विश्वसनीय और उच्च-प्रदर्शन समाधान प्रदान करता है। यह सिस्टम एक ही चैनल का समर्थन करने के लिए डिज़ाइन किया गया है
एम्बेडेड ऑडियो के साथ 3G-SDI या HD-SDI वीडियो, साथ ही नियंत्रण संकेतों के लिए एक रिवर्स RS422/485 डेटा चैनल, सभी एक ही ऑप्टिकल फाइबर के माध्यम से। पैकेज में एक मिलान ट्रांसमीटर और
रिसीवर जोड़ी शामिल है, जिसे 1080P वीडियो गुणवत्ता प्रदान करने के लिए इंजीनियर किया गया है, जबकि असम्पीडित डिजिटल वीडियो परिवहन के लिए SMPTE मानकों के साथ पूर्ण संगतता सुनिश्चित करता है।
अपनी उन्नत ऑल-डिजिटल फाइबर ऑप्टिक ट्रांसमिशन तकनीक के साथ, यह कनवर्टर विद्युत चुम्बकीय हस्तक्षेप, ग्राउंड लूप और सामान्य मुद्दों को समाप्त करके सिग्नल अखंडता की गारंटी देता है
पारंपरिक तांबे के केबलिंग के साथ जुड़ा हुआ है। एकीकृत स्थानीय लूप-थ्रू आउटपुट ऑन-साइट के लिए तत्काल अनुमति देता है
सिग्नल मॉनिटरिंग, तकनीशियनों को मुख्य ट्रांसमिशन पथ को बाधित किए बिना वीडियो गुणवत्ता और सिस्टम स्थिति को सत्यापित करने में सक्षम बनाता है। यह सुविधा विशेष रूप से लाइव उत्पादन वातावरण में मूल्यवान है
जहां प्रसारण विश्वसनीयता बनाए रखने के लिए वास्तविक समय सत्यापन महत्वपूर्ण है।
यह बहुमुखी कनवर्टर पेशेवर अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श है, जिसमें प्रसारण शामिल हैं
स्टूडियो लिंक, बाहरी प्रसारण (OB) वाहन, खेल स्थल उत्पादन और उच्च-सुरक्षा निगरानी
प्रणालियाँ। इसका मजबूत डिज़ाइन और प्लग-एंड-प्ले ऑपरेशन इसे स्थायी के लिए समान रूप से उपयुक्त बनाता है
स्थापना और मोबाइल सेटअप। विद्युत SDI संकेतों को एक मजबूत ऑप्टिकल प्रारूप में परिवर्तित करके,
सिस्टम वीडियो नेटवर्क का विस्तार करने के लिए एक भविष्य-प्रूफ नींव प्रदान करता है, प्रसारकों की पेशकश करता है,
इंटीग्रेटर्स, और उत्पादन टीमें आज के मांग वाले वीडियो परिदृश्य में समझौता किए बिना सिग्नल पहुंच का विस्तार करने का एक विश्वसनीय तरीका है
प्रसारण-गुणवत्ता प्रदर्शन पर।
मुख्य विशेषताएं बुलेट्स
उच्च-क्षमता एम्बेडेड ऑडियो
एकीकृत प्रसारण ऑडियो-वीडियो ट्रांसमिशन के लिए प्रति SDI चैनल 8-चैनल एम्बेडेड ऑडियो का समर्थन करता है।
इंटेलिजेंट सिग्नल इंटीग्रिटी मैनेजमेंट
स्वचालित केबल इक्वलाइजेशन दूरी पर इष्टतम प्रदर्शन सुनिश्चित करता है और सिग्नल अखंडता बनाए रखता है।
सटीक मल्टी-रेट क्लॉक रिकवरी
स्थिर सिग्नल पुनर्जनन के लिए 270 एमबीपीएस, 1.48 जीबीपीएस और 3 जीबीपीएस डेटा दरों में स्वचालित रीक्लॉकिंग।
पेशेवर कैमरा सिस्टम संगतता
उद्योग-मानक HD-SDI और 3G-SDI कैमरा सिस्टम के साथ डायरेक्ट प्लग-एंड-प्ले ऑपरेशन।
लचीला लॉन्ग-हॉल ट्रांसमिशन
विभिन्न अनुप्रयोग आवश्यकताओं के लिए अनुकूलनीय, 10 किमी से 80 किमी तक की दूरी का समर्थन करता है।
मजबूत पावर और रखरखाव डिजाइन
अबाधित संचालन के लिए हॉट-स्वैप और हॉट-प्लग समर्थन के साथ टर्मिनल ब्लॉक पावर इनपुट।
प्रसारण-ग्रेड वीडियो गुणवत्ता
पूर्ण डिजिटल गैर-संपीड़न ट्रांसमिशन स्टूडियो-स्तर, हानि रहित वीडियो गुणवत्ता सुनिश्चित करता है।
उन्नत ऑप्टिकल प्रदर्शन
इष्टतम स्पष्टता के लिए कोई मैनुअल समायोजन की आवश्यकता नहीं है, बेहतर ऑप्टिकल गतिशील रेंज।
उच्च-घनत्व तरंग दैर्ध्य मल्टीप्लेक्सिंग
कुशल बैंडविड्थ उपयोग के लिए फाइबर ऑप्टिक WDM, CWDM और DWDM तकनीकों का समर्थन करता है।
हाई-स्पीड ऑप्टिकल डेटा लिंक
1000M ऑप्टिकल फाइबर ट्रांसमिशन नेटवर्क अपग्रेड के लिए एक भविष्य-तैयार रीढ़ प्रदान करता है।
औद्योगिक-ग्रेड पर्यावरणीय लचीलापन
अत्यधिक परिस्थितियों में तैनाती के लिए -40℃ से +85℃ तक अल्ट्रा-व्यापक ऑपरेटिंग तापमान रेंज।
तकनीकी विनिर्देश और सूचकांक
फाइबर ऑप्टिकल इंटरफ़ेस
फाइबर इंटरफ़ेस
S
इम्प्लेक्स
|
FC |
|
|
ट्रांसमिशन दूरी |
550m-20Kmतरंग दैर्ध्यपेशेवर प्रसारण स्टूडियो और ओबी वैन लिंकवीडियो |
|
वीडियो इंटरफ़ेस |
BNC |
|
वीडियो |
इनपुट/आउटपुट प्रतिबाधा |
|
न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
|
|
वीडियो इनपुट/आउटपुट वोल्टेज |
विशिष्ट: 1Vpp, |
|
न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp वीडियो बिट्स दर |
अधिकतम 3.2Gb/s |
|
विभेदक लाभ (10% |
～ 90% APL) |
|
<1% |
वीडियो SDI मानक |
|
270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI)SMPTE425M3Gb/s मैपिंग(3G-SDI)SMPTE424M 3Gb/s सीरियल इंटरफ़ेस(3G-SDI) |
डेटा |
|
भौतिक इंटरफ़ेस |
औद्योगिक मानक पेंच टर्मिनल |
|
डेटा प्रकार |
|
|
RS4 |
|
|
22 |
|
|
/RS4 |
85 रिवर्स दिशा |
|
आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200bpsRS485 के लिए अधिकतम 57600bpsBER<10ˉ |
|
9 |
विद्युत पावर एडाप्टर |
|
DC 5 |
~25V |
|
बिजली की खपत |
|
|
< |
5Wएलईडी संकेतक |
|
P/S |
बिजली की आपूर्तिDATएल्यूमीनियम केस |
|
यांत्रिक |
|
|
आयाम (LxWxH) |
120 |
|
x |
105 |
|
x |
|
|
28 |
मिमी 0.43आठ 0.43KG/जोड़ी आवरण |
|
एल्यूमीनियम केसमाउंटिंग विकल्प |
वॉल-माउंटपर्यावरण |
|
काम |
तापमान |
|
- |
2 |
|
0 |
|
|
आदेश देने की जानकारी + |
7उच्च-रिज़ॉल्यूशन सुरक्षा और निगरानी नेटवर्क, SMF,नमी-40℃～, SMF,≥100000 घंटे |
|
℃ |
कामनमी0~95%, SMF,≥100000 घंटे |
|
आदेश देने की जानकारी मॉडल |
विवरण |
|
LNK-HD-110- |
2 |
0
|
HD-SDI |
से फाइबर कनवर्टर |
|
RS422 रिवर्स डेटा और लूप आउट के साथउच्च-रिज़ॉल्यूशन सुरक्षा और निगरानी नेटवर्क, SMF, |
C फाइबर कनेक्टर 2 0KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता हैअनुप्रयोग परिदृश्यपेशेवर प्रसारण स्टूडियो और ओबी वैन लिंकलंबी दूरी की लाइव इवेंट उत्पादन प्रणालीउच्च-रिज़ॉल्यूशन सुरक्षा और निगरानी नेटवर्कखेल स्थल और स्टेडियम वीडियो वितरण |
|
से फाइबर कनवर्टरउच्च-रिज़ॉल्यूशन सुरक्षा और निगरानी नेटवर्क, SMF, |
FC फाइबर कनेक्टर 2 0KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता हैअनुप्रयोग परिदृश्यपेशेवर प्रसारण स्टूडियो और ओबी वैन लिंकलंबी दूरी की लाइव इवेंट उत्पादन प्रणालीउच्च-रिज़ॉल्यूशन सुरक्षा और निगरानी नेटवर्कखेल स्थल और स्टेडियम वीडियो वितरण |
HD वीडियो फीडबैक के साथ औद्योगिक निगरानी
वीडियो
