उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: LNK-M3G-1V श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$145-US$179
पैकेजिंग विवरण: एसडीआई वीडियो एक्सटेंडर स्टैंडर्ड कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100 पीसीएस/महीना
संचरण दूरी: |
550m-20Km |
वीडियो बिट्स दर: |
अधिकतम 3.2 जीबी/एस |
बिजली अनुकूलक: |
डीसी 5वी |
एसडीआई: |
एसडीआई वीडियो |
बढ़ते विकल्प: |
डेस्कटॉप |
एमटीबीएफ: |
≥100000 घंटे |
संचरण दूरी: |
550m-20Km |
वीडियो बिट्स दर: |
अधिकतम 3.2 जीबी/एस |
बिजली अनुकूलक: |
डीसी 5वी |
एसडीआई: |
एसडीआई वीडियो |
बढ़ते विकल्प: |
डेस्कटॉप |
एमटीबीएफ: |
≥100000 घंटे |

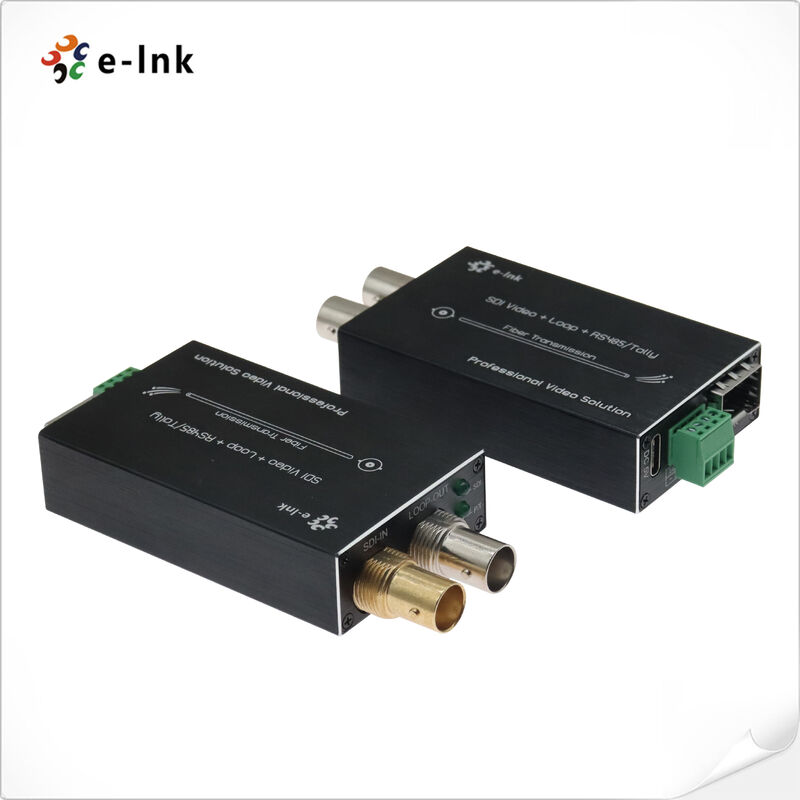

मिनी 3जी-एसडीआई फाइबर कन्वर्टर टैली आरएस485 80 किमी सीडब्ल्यूडीएम विकल्प के साथ
मॉडल: LNK-M3G-1V श्रृंखला
उत्पाद विवरण और अवलोकन
मिनी प्रकार 3G-एसडीआई के साथ फाइबर कनवर्टर Tally & रिवर्स RS485 एक व्यापक अभी तक प्रदान करता है
पेशेवर वीडियो प्रसारण के लिए कॉम्पैक्ट समाधान। यह प्रणाली एक एकल चैनल का समर्थन करती है
परिभाषा 3जी/एचडी-एसडीआई वीडियो एम्बेडेड ऑडियो के साथ, साथ ही एकीकृत टैली सिग्नलिंग और रिवर्स
RS485 नियंत्रण डेटा, सभी एक एकल ऑप्टिकल फाइबर के माध्यम से प्रेषित.
इसमें एक मेल खाने वाला ट्रांसमीटर और रिसीवर जोड़ी शामिल है, स्थानीय लूप के साथ प्राचीन 1080P संकल्प प्रदान करता है-
प्रसारण बिंदु पर वास्तविक समय की निगरानी के लिए आउटपुट के माध्यम से।
परिचालन लचीलापन के लिए इंजीनियर यह लघु कनवर्टर महत्वपूर्ण उत्पादन संकेतों में एकीकृत
एक सुव्यवस्थित फाइबर लिंक। टॉली चैनल नियंत्रण के बीच स्पष्ट दृश्य संचार सुनिश्चित करता है
कमरे और कैमरा ऑपरेटरों, जबकि द्विदिशात्मक RS485 इंटरफ़ेस विश्वसनीय दूरस्थ नियंत्रण सक्षम बनाता है
इसके कॉम्पैक्ट फॉर्म फैक्टर के कारण यह एक आदर्श विकल्प है
अंतरिक्ष-प्रतिबंधित प्रतिष्ठानों के लिए, जैसे प्रसारण फ्लाईपैक, कैमरा बैकप्लेट और मोबाइल
उत्पादन इकाइयों, प्रदर्शन या सुविधाओं का त्याग किए बिना।
यह मजबूत कनवर्टर लाइव उत्पादन और प्रसारण की मांग की आवश्यकताओं को पूरा करने के लिए बनाया गया है
यह लाइव इवेंट प्रसारण, इलेक्ट्रॉनिक समाचार जैसे अनुप्रयोगों के लिए एकदम उपयुक्त है।
इकट्ठा करने (ENG), स्टूडियो कैमरा लिंक, और उच्च अंत वीडियो कॉन्फ्रेंसिंग प्रणाली।
विद्युत संकेतों को ऑप्टिकल प्रारूप में, प्रणाली विद्युत चुम्बकीय
हस्तक्षेप और ग्राउंड लूप के मुद्दे, एक स्थिर और विश्वसनीय कनेक्शन सुनिश्चित करते हैं।
प्रसारकों और AV पेशेवरों को विस्तार और प्रबंधन के लिए एक शक्तिशाली, सभी में एक उपकरण प्रदान करता है
अधिकतम विश्वसनीयता और न्यूनतम पदचिह्न के साथ पेशेवर वीडियो सिग्नल।
मुख्य विशेषताएं
मल्टी-चैनल एम्बेडेड ऑडियो
प्रत्येक एसडीआई चैनल व्यापक ऑडियो-वीडियो एकीकरण के लिए 8 एम्बेडेड ऑडियो चैनलों का समर्थन करता है।
बुद्धिमान सिग्नल समानांतर
स्वचालित केबल इक्वेलाइजेशन 3.2 जीबी/सेकंड तक की सभी डेटा दरों के लिए इष्टतम प्रदर्शन सुनिश्चित करता है।
परिशुद्धता घड़ी पुनर्प्राप्ति प्रणाली
सिग्नल अखंडता के लिए 270 एमबीपीएस से 3 जीबीपीएस तक मानक दरों पर स्वचालित रीक्लॉकिंग।
सार्वभौमिक कैमरा प्रणाली संगतता
उद्योग मानक एसडीआई कैमरा प्रणालियों के साथ प्रत्यक्ष प्लग-एंड-प्ले संगतता।
विस्तारित फाइबर ऑप्टिक रेंज
सिंगल-मोड फाइबर पर 80 किमी तक लंबी दूरी के संचरण का समर्थन करता है।
गर्म-स्वैप करने योग्य मॉड्यूल डिजाइन
बिना सिस्टम रुकावट के रखरखाव के लिए हॉट स्वैप और हॉट प्लग कार्यक्षमता को सक्षम करता है।
प्रसारण-ग्रेड सिग्नल प्रोसेसिंग
स्टूडियो गुणवत्ता आउटपुट के लिए पूर्ण डिजिटल गैर-संपीड़न के साथ सभी रोगजनक पैटर्न को संभालता है।
वास्तविक समय में परिचालन निगरानी
सिस्टम की स्थिति की तत्काल दृश्य पुष्टि के लिए एकीकृत एलईडी स्थिति संकेतक।
उच्च-प्रदर्शन ऑप्टिकल इंजन
उत्कृष्ट ऑप्टिकल गतिशील रेंज जिसमें मैन्युअल ट्यूनिंग या समायोजन की आवश्यकता नहीं होती है।
लचीला तरंग दैर्ध्य विकल्प
घने फाइबर उपयोग के लिए 1470~1610nm तरंग दैर्ध्य पर वैकल्पिक CWDM संचालन।
पर्यावरण के लिए मजबूत डिजाइन
कठोर परिस्थितियों में विश्वसनीय तैनाती के लिए औद्योगिक ग्रेड ऑपरेटिंग तापमान सीमा -20°C से +70°C तक।
तकनीकी विनिर्देश और सूचकांक
|
फाइबर ऑप्टिकल इंटरफेस |
|
|
फाइबर इंटरफेस |
एसइम्प्लेक्स एलसी |
|
संचरण दूरी |
550 मीटर-20 किलोमीटर |
|
तरंगदैर्ध्य |
1310nm/1550nm |
|
वीडियो |
|
|
वीडियो इंटरफ़ेस |
बीएनसी |
|
वीडियो इनपुट/आउटपुट प्रतिबाधा |
75Ω |
|
वीडियो इनपुट/आउटपुट वोल्टेज |
सामान्यतः:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
|
वीडियो बिट्स दर |
अधिकतम 3.2Gb/s |
|
अंतर लाभ (10%)
| |
