उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: एलएनके-एचडी3जीएसडीआई
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$245-US$319
पैकेजिंग विवरण: एसडीआई वीडियो एक्सटेंडर स्टैंडर्ड कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100 पीसीएस/महीना
वीडियो इनपुट/आउटपुट प्रतिबाधा: |
75Ω |
वीडियो बिट्स दर: |
अधिकतम 3.2 जीबी/एस |
डेटा प्रकार: |
आरएस485/आरएस422/आरएस232/मैनचेस्टर |
आवृत्ति / दर समर्थन: |
0~400K बीपीएस |
बिजली अनुकूलक: |
एसी 100-240V से डीसी 5 वी 2 ए |
एमटीबीएफ: |
≥100000 घंटे |
वीडियो इनपुट/आउटपुट प्रतिबाधा: |
75Ω |
वीडियो बिट्स दर: |
अधिकतम 3.2 जीबी/एस |
डेटा प्रकार: |
आरएस485/आरएस422/आरएस232/मैनचेस्टर |
आवृत्ति / दर समर्थन: |
0~400K बीपीएस |
बिजली अनुकूलक: |
एसी 100-240V से डीसी 5 वी 2 ए |
एमटीबीएफ: |
≥100000 घंटे |

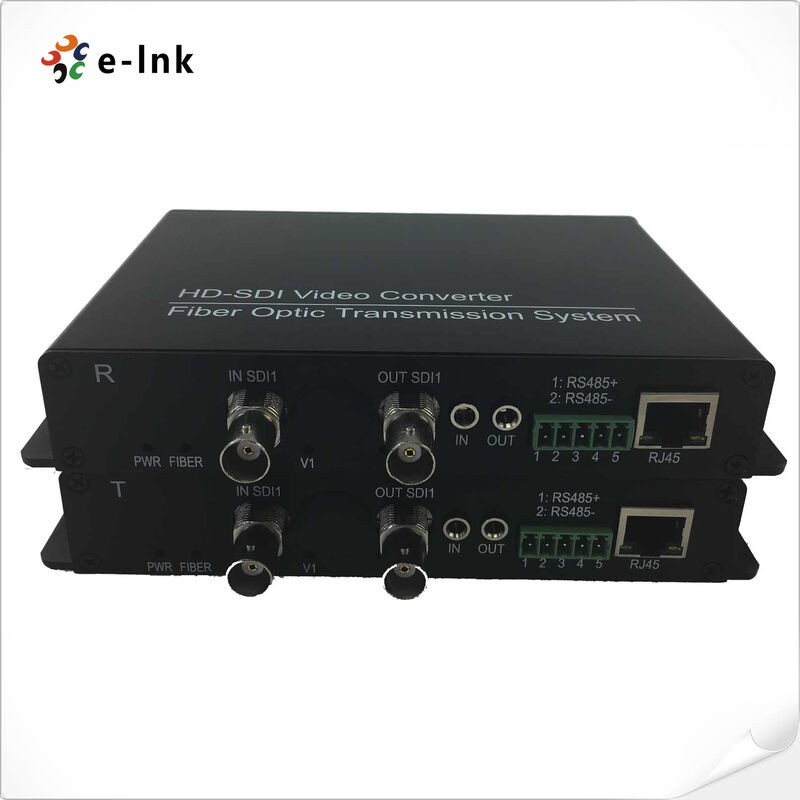

RS485 RS422 RS232 ईथरनेट CWDM 3.2Gbps के साथ SDI फाइबर कनवर्टर
मॉडल: LNK-HD3GSDI
उत्पाद विवरण और अवलोकन
एसडी/एचडी/3जी-एसडीआई + आरएस485/आरएस422/आरएस232 डेटा + 10/100 एम ईथरनेट फाइबर कन्वर्टर पर प्रदान करता है
एक व्यापक मल्टी-सिग्नल ट्रांसमिशन समाधान जो मांग वाले पेशेवर वातावरण के लिए है।
उन्नत डिजिटल ऑप्टिकल फाइबर ट्रांसमिशन तकनीक, यह उपकरण उच्च अखंडता परिवहन सुनिश्चित करता है
अनकॉम्प्रेस्ड एसडीआई वीडियो सिग्नल, जिसमें एम्बेडेड ऑडियो और टाइम कोड शामिल हैं, साथ ही महत्वपूर्ण नियंत्रण और
एक ही ऑप्टिकल फाइबर पर डेटा चैनल। कनवर्टर लंबी दूरी, विकृति मुक्त वितरण में उत्कृष्टता प्राप्त करता है
प्रसारण-गुणवत्ता स्पष्टता और स्थिरता बनाए रखते हुए वीडियो प्रसारण, इसे एक आदर्श रीढ़ की हड्डी बना रहा है
जटिल, मिशन-क्रिटिकल वीडियो और डेटा नेटवर्क के लिए।
परिचालन पारदर्शिता और उपयोग में आसानी के लिए डिज़ाइन किया गया, कनवर्टर में सहज एलईडी स्थिति है
संकेतक जो बिजली, फाइबर लिंक अखंडता और सिग्नल गतिविधि की तत्काल दृश्य निगरानी की अनुमति देते हैं।
बढ़ी हुई लचीलापन RS485, RS422 और RS232 सीरियल डेटा प्रोटोकॉल के लिए एकीकृत समर्थन द्वारा एंकर किया जाता है,
नियंत्रण आदेशों, सेंसर डेटा और स्विच स्थिति की जानकारी का द्विदिश प्रसारण सक्षम करना।
एक मानक 10/100M ईथरनेट पोर्ट के साथ संयुक्त, निर्बाध नेटवर्क एकीकरण और दूरस्थ
प्रबंधन, उपयोगकर्ताओं को विविध और विकसित अनुप्रयोगों को पूरा करने के लिए प्रणाली को अनुकूलित करने के लिए सशक्त बनाना
प्रदर्शन को कम करने के बिना आवश्यकताएं।
इस बहुमुखी कनवर्टर को औद्योगिक और वाणिज्यिक अनुप्रयोगों की एक विस्तृत श्रृंखला की सेवा के लिए डिज़ाइन किया गया है।
प्रमुख तैनाती में यातायात निगरानी के लिए बुद्धिमान परिवहन प्रणाली, विस्तारित सुरक्षा शामिल हैं।
और निगरानी नेटवर्क, और बिजली उत्पादन जैसे क्षेत्रों में मजबूत औद्योगिक निगरानी,
इसके अलावा यह प्रसारण अनुप्रयोगों के लिए भी उपयुक्त है।
जैसे टीवी कार्यक्रम प्रसारण और स्टेडियमों में लाइव इवेंट उत्पादन, साथ ही सैन्य परिधि के लिए
सुरक्षा और सुविधा निगरानी। वीडियो, डेटा और नियंत्रण संकेतों को एक एकल, विश्वसनीय में समेकित करके
फाइबर लिंक, यह कनवर्टर बुनियादी ढांचे को सरल बनाता है, लागत को कम करता है और उच्च विश्वसनीयता प्रदान करता है
सबसे चुनौतीपूर्ण वातावरण में 24/7 संचालन के लिए।
मुख्य विशेषताएं
दोहरी तरंग दैर्ध्य और पूर्ण सीडब्ल्यूडीएम स्पेक्ट्रम समर्थन
1310nm, 1550nm और 16 अन्य ITU-T G पर काम करता है।694.2 बहुमुखी फाइबर तैनाती के लिए CWDM अनुरूप तरंग दैर्ध्य।
उन्नत सिग्नल अखंडता प्रबंधन
सभी डेटा दरों के लिए स्वचालित केबल इक्वेलाइजेशन 3.2 Gb/s तक, लंबी दूरी पर इष्टतम प्रदर्शन सुनिश्चित करता है।
स्थिति की व्यापक निगरानी
बिजली, फाइबर लिंक और डेटा गतिविधि की स्थिति की वास्तविक समय की निगरानी के लिए बहु-कार्यात्मक एलईडी संकेतक।
सिग्नल पुनरुत्पादन और घड़ी वसूली
अंतर्निहित वीडियो सिग्नल पुनर्जनन और SMPTE 292M (2.9 Gb/s) अनुरूप घड़ी रिकवरी।
गर्म-प्लग करने योग्य एसएफपी लचीलापन
आसान रखरखाव और लचीले नेटवर्क उन्नयन के लिए गर्म-प्लग करने योग्य एसएफपी ट्रांससीवर का समर्थन करता है।
उच्च गति बहु-प्रारूप वीडियो परिवहन
एकल फाइबर पर 3.2 जीबी/सेकंड तक के एसडी-एसडीआई, एचडी-एसडीआई और 3जी-एसडीआई वीडियो प्रारूपों के प्रसारण के लिए प्लग-एंड-प्ले ऑपरेशन।
व्यापक वैश्विक वीडियो प्रारूप संगतता
625/25 PAL, 525/29.97 NTSC, 720p50/59 सहित वीडियो मानकों की एक विस्तृत श्रृंखला का समर्थन करता है।94, और विभिन्न फ्रेम दरों पर 1080p/i।
तकनीकी विनिर्देश और सूचकांक
|
फाइबर इंटरफेस |
सिम्पलेक्सLC |
|
संचरण दूरी |
550 मीटर-120किमी(एसएफपी ट्रांससीवर पर निर्भर करता है) |
|
तरंगदैर्ध्य |
1310 nm /1550 nm(एसएफपी ट्रांससीवर पर निर्भर) |
वीडियो
|
वीडियो इंटरफ़ेस |
बीएनसी |
|
वीडियो इनपुट/आउटपुटउt प्रतिबाधा |
75ओ |
|
वीडियो इनपुट/आउटपुट वोल्टेज |
विशिष्टः 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
|
वीडियो बिट्स दर |
अधिकतम 3.2Gb/s |
|
अंतर लाभ (10%)
|
