उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: LNK-3G-1BV1T2BD2A1M श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$685-US$699
पैकेजिंग विवरण: एसडीआई वीडियो एक्सटेंडर स्टैंडर्ड कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100 पीसीएस/महीना
संचरण दूरी: |
0-20 किमी |
वीडियो इनपुट/आउटपुट प्रतिबाधा: |
75Ω |
वीडियो बिट्स दर: |
अधिकतम 3.2 जीबी/एस |
डेटा प्रकार: |
आरएस485 (डिफ़ॉल्ट) या आरएस422 (वैकल्पिक), टैली सिग्नल |
ऑडियो इनपुट और आउटपुट: |
3.5 मिमी ऑडियो |
बिजली अनुकूलक: |
डीसी 5~25V |
संचरण दूरी: |
0-20 किमी |
वीडियो इनपुट/आउटपुट प्रतिबाधा: |
75Ω |
वीडियो बिट्स दर: |
अधिकतम 3.2 जीबी/एस |
डेटा प्रकार: |
आरएस485 (डिफ़ॉल्ट) या आरएस422 (वैकल्पिक), टैली सिग्नल |
ऑडियो इनपुट और आउटपुट: |
3.5 मिमी ऑडियो |
बिजली अनुकूलक: |
डीसी 5~25V |

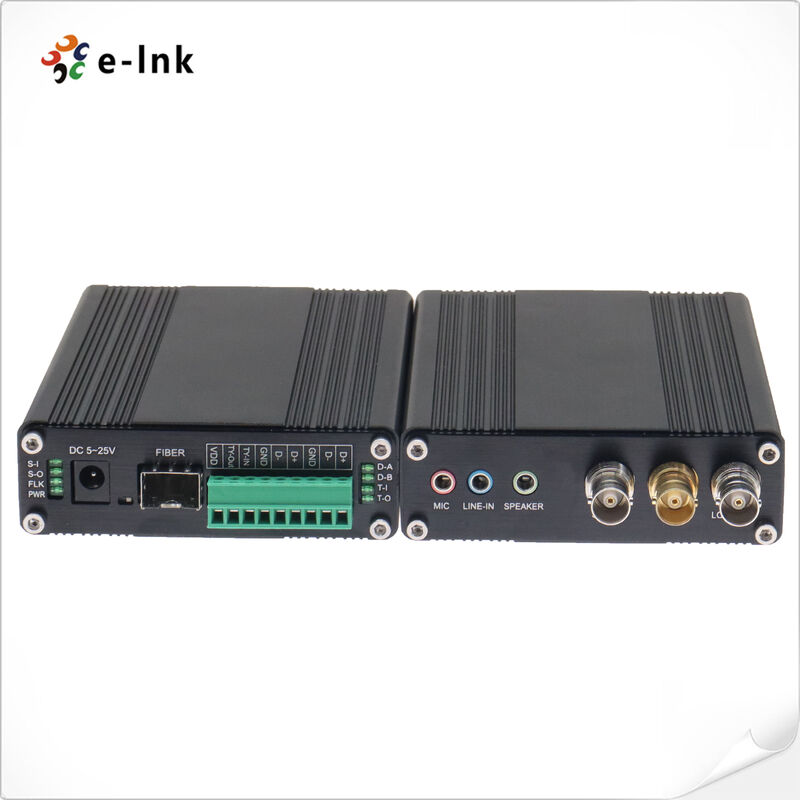

लूप-आउट टैली RS485 RS422 ऑडियो माइक्रोफ़ोन 20km के साथ 3G-SDI फाइबर कनवर्टर
मॉडल: LNK-3G-1BV1T2BD2A1M सीरीज
उत्पाद विवरण और अवलोकन
यह उन्नत 3G/HD-SDI फाइबर कनवर्टर पेशेवर के लिए व्यापक सिग्नल एकीकरण प्रदान करता है
वीडियो ट्रांसमिशन एप्लिकेशन, उच्च-परिभाषा वीडियो को कई सहायक संकेतों के साथ जोड़कर
एकल फाइबर ऑप्टिक इन्फ्रास्ट्रक्चर के माध्यम से। सिस्टम में 1-चैनल द्विदिश 3G/HD-SDI वीडियो शामिल है
एम्बेडेड ऑडियो और लूप-आउट क्षमता के साथ, 1-चैनल टैली सिग्नलिंग द्वारा पूरक, 2-चैनल
द्विदिश RS485/RS422 डेटा संचार, 2-चैनल बाहरी स्टीरियो ऑडियो इनपुट, और 1-
चैनल माइक्रोफ़ोन इनपुट। संपूर्ण ट्रांसमीटर और रिसीवर सेट विश्वसनीय 1080P सिग्नल सुनिश्चित करता है
सभी चैनलों में प्रसारण-ग्रेड गुणवत्ता मानकों को बनाए रखते हुए ट्रांसमिशन।
मिशन-क्रिटिकल अनुप्रयोगों के लिए इंजीनियर, यह फाइबर कनवर्टर असाधारण स्थिरता का प्रदर्शन करता है
और उन्नत ऑप्टिकल ट्रांसमिशन तकनीक के माध्यम से चित्र स्पष्टता। एकीकृत एलईडी स्थिति
संकेतक डिवाइस संचालन की वास्तविक समय दृश्य निगरानी प्रदान करते हैं, जिससे तत्काल दोष का पता चलता है
और सिस्टम स्थिति का आकलन। मजबूत निर्माण और परिष्कृत सिग्नल प्रोसेसिंग सर्किट्री
मांग वाले वातावरण में लगातार प्रदर्शन सुनिश्चित करते हैं, जिससे यह इनडोर और दोनों के लिए उपयुक्त हो जाता है
आउटडोर इंस्टॉलेशन जहां सिग्नल विश्वसनीयता सर्वोपरि है।
यह बहुमुखी फाइबर कनवर्टर बुद्धिमान परिवहन सहित कई उद्योग क्षेत्रों में कार्य करता है
ट्रैफिक मॉनिटरिंग, सुरक्षा और निगरानी नेटवर्क, शैक्षिक कैंपस प्रसारण के लिए सिस्टम,
और बिजली, रसायन, इस्पात, पेट्रोलियम और रेलवे संचालन में औद्योगिक निगरानी। सैन्य
अनुप्रयोगों में गोदाम सुरक्षा, सीमा निगरानी और गार्ड पोस्ट निगरानी शामिल हैं,
जबकि प्रसारण अनुप्रयोगों में टीवी कार्यक्रम प्रसारण और लाइव इवेंट कवरेज शामिल हैं
स्टेडियम और खेल स्थल। फाइबर ऑप्टिक ट्रांसमिशन तकनीक पूर्ण प्रतिरक्षा प्रदान करती है
विद्युत चुम्बकीय हस्तक्षेप के लिए, विद्युत रूप से शोर में सुरक्षित और विश्वसनीय संचालन सुनिश्चित करना
वातावरण। एक ही फाइबर कनेक्शन के माध्यम से कई सिग्नल प्रकारों को समेकित करके, यह
समाधान स्थापना जटिलता को काफी कम करता है जबकि बेहतर प्रदर्शन प्रदान करता है
पारंपरिक तांबे आधारित प्रणालियों की तुलना में, मल्टी-सिग्नल के लिए नए बेंचमार्क स्थापित करना
पेशेवर वीडियो अनुप्रयोगों में ट्रांसमिशन विश्वसनीयता।
मुख्य विशेषताएं बुलेट्स
द्विदिश HD वीडियो ट्रांसमिशन
लूप-आउट मॉनिटरिंग और एम्बेडेड ऑडियो समर्थन के साथ सिंगल-चैनल द्विदिश 3G-SDI वीडियो
पेशेवर टैली सिग्नलिंग
कैमरा स्थिति संकेत और उत्पादन समन्वय के लिए समर्पित टैली चैनल
दो-चैनल डेटा संचार
डिवाइस नियंत्रण और सिग्नल ट्रांसमिशन के लिए दो द्विदिश RS485/RS422 डेटा पोर्ट
मल्टी-चैनल ऑडियो एकीकरण
व्यापक ऑडियो कवरेज के लिए दो-चैनल स्टीरियो ऑडियो इनपुट प्लस एक माइक्रोफ़ोन चैनल
उन्नत सिग्नल रिकवरी
विभिन्न डेटा दरों में सिग्नल अखंडता सुनिश्चित करने के लिए 270Mbps से 3Gbps तक स्वचालित रीक्लॉकिंग
हाई-डेफिनिशन वीडियो सपोर्ट
720P, 1080I, 1080P 1920×1080@60Hz रिज़ॉल्यूशन सहित HDTV प्रारूपों के साथ संगत
विस्तारित फाइबर ट्रांसमिशन
सिंगल-मोड फाइबर ऑप्टिक केबलों पर 20 किमी तक लंबी दूरी की क्षमता
हॉट-स्वैपेबल ऑपरेशन
अबाधित सिस्टम रखरखाव के लिए हॉट स्वैप और हॉट प्लग कार्यक्षमता का समर्थन करता है
ब्रॉडकास्ट-ग्रेड गुणवत्ता
पूरी तरह से डिजिटल गैर-संपीड़न ट्रांसमिशन प्रसारण-स्तर की वीडियो गुणवत्ता बनाए रखता है
औद्योगिक तापमान रेंज
कठोर वातावरण तैनाती के लिए -20℃ से +70℃ तक अल्ट्रा-ब्रॉड ऑपरेटिंग तापमान
तकनीकी विनिर्देश और सूचकांक
|
फाइबर ऑप्टिकल इंटरफ़ेस |
|
|
फाइबर इंटरफ़ेस |
Sइम्प्लेक्स एलसी |
|
ट्रांसमिशन दूरी |
0-20Km |
|
तरंग दैर्ध्य |
1310nm/1550nm |
|
वीडियो |
|
|
वीडियो इंटरफ़ेस |
BNC |
|
वीडियो इनपुट/आउटपुट प्रतिबाधा |
75Ω |
|
वीडियो इनपुट/आउटपुट वोल्टेज |
विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
|
वीडियो बिट्स दर |
अधिकतम 3.2Gb/s |
|
विभेदक लाभ (10%～90% ए पी एल) |
<1% |
|
एसडीआई प्रारूप समर्थन |
625/25 पाल |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
वीडियो एसडीआई मानक |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M3Gb/s मैपिंग(3G-SDI) |
|
|
SMPTE424M 3Gb/s सीरियल इंटरफ़ेस(3G-SDI) |
|
|
डेटा या टैली |
|
|
भौतिक इंटरफ़ेस |
औद्योगिक मानक पेंच टर्मिनल |
|
डेटा प्रकार |
RS485 (डिफ़ॉल्ट) या RS422 (वैकल्पिक), टैली सिग्नल |
|
आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200bps RS485 के लिए अधिकतम 57600bps |
|
बीईआर |
<10ˉ9 |
|
स्टीरियो ऑडियो या माइक्रोफ़ोन |
|
|
ऑडियो इनपुट और आउटपुट |
3.5MM ऑडियो |
|
ऑडियो प्रारूप |
@48KHz |
|
विद्युत |
|
|
पावर एडाप्टर |
डीसी 5~25वी |
|
बिजली की खपत |
<5डब्ल्यू |
|
एलईडी संकेतक |
|
|
पी/एस |
बिजली की आपूर्ति |
|
डैट |
डेटा |
|
यांत्रिक |
|
|
आयाम (LxWxH) |
120 x 105 x 28 मिमी |
|
डब्ल्यूआठ |
1.5KG/जोड़ा |
|
आवरण |
एल्यूमीनियम केस |
|
माउंटिंग विकल्प |
वॉल-माउंट |
|
पर्यावरण |
|
|
काम करने का तापमान |
-20℃～+70℃ |
|
भंडारण तापमान |
-40℃～+80℃ |
|
काम करने की आर्द्रता |
0~95% |
|
एमटीबीएफ |
≥100000 घंटे |
अनुप्रयोग परिदृश्य
लाइव प्रसारण मल्टी-सिग्नल ट्रांसमिशन सिस्टम
पेशेवर स्टूडियो कैमरा रिमोट कंट्रोल
खेल स्थल एचडी वीडियो और ऑडियो ट्रांसमिशन
दूरी शिक्षा कक्षा प्रसारण प्रणाली
सैन्य और सुरक्षा निगरानी नेटवर्क
