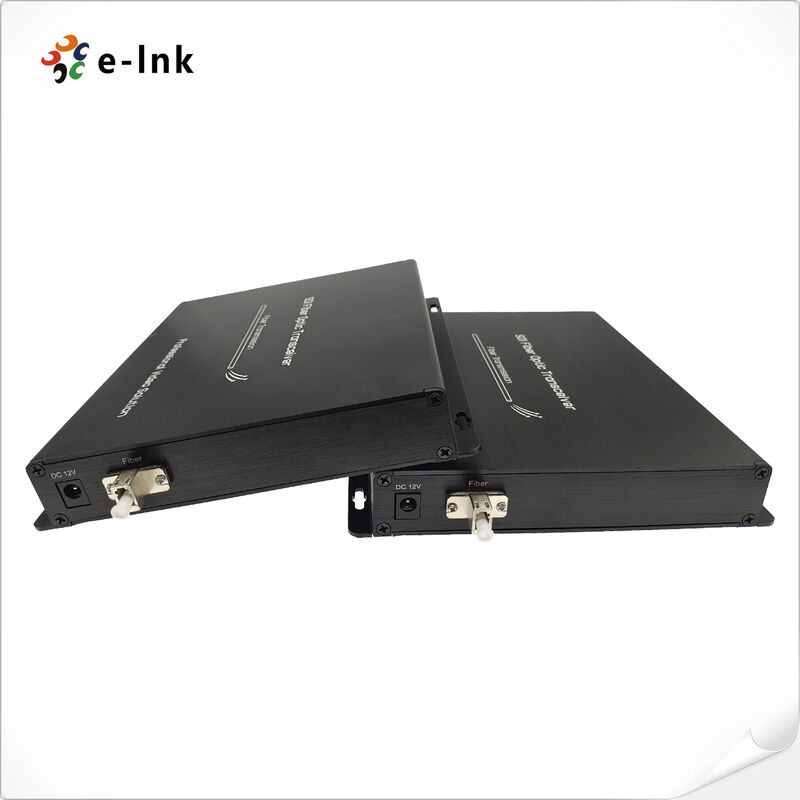

एनालॉग ऑडियो आरएस422 ईथरनेट टैली सिंक 20 किमी के साथ 3 जी-एसडीआई फाइबर एक्सटेंडर

मॉडल: LNK-3G2V2BA2D1E1T1S

उत्पाद विवरण और अवलोकन

यह उन्नत 3जी-एसडीआई फाइबर एक्सटेंडर पेशेवरों के लिए व्यापक संकेत एकीकरण प्रदान करता है

प्रसारण और निगरानी अनुप्रयोग, जो संयुक्त रूप से द्विदिशात्मक 3जी-एसडीआई वीडियो संचरण का समर्थन करते हैं

सिंगल-मोड फाइबर बुनियादी ढांचे के माध्यम से कई सहायक संकेतों के साथ।

पूर्ण सिग्नल प्रबंधन समाधान जिसमें 1-चैनल द्विदिशात्मक 3जी-एसडीआई वीडियो, 2-चैनल

पिछली ओर एनालॉग ऑडियो, द्विदिशात्मक RS422 डेटा संचार, 100M ईथरनेट कनेक्टिविटी,

पीछे की ओर गिनती सिग्नलिंग, और पीछे की ओर एनालॉग त्रि-स्तरीय सिंक्रनाइज़ ट्रांसमिशन।

रिसीवर जोड़ी सिंगल-मोड ऑप्टिकल केबलों पर निर्बाध रूप से काम करती है, जो विश्वसनीय लंबी दूरी प्रदान करती है

प्रसारण-ग्रेड गुणवत्ता मानकों को बनाए रखते हुए संकेत का विस्तार।

मांग वाले वातावरण में बेहतर प्रदर्शन के लिए इंजीनियर, इस फाइबर विस्तारक उन्नत का उपयोग करता है

ऑप्टिकल प्रौद्योगिकी के माध्यम से वीडियो गुणवत्ता और वास्तविक समय प्रसंस्करण क्षमताओं को सुनिश्चित किया जा सकता है।

आईपी इंटरफेस सिस्टम स्केलेबिलिटी को बढ़ाता है और आधुनिक नेटवर्क बुनियादी ढांचे के साथ संगतता सुनिश्चित करता है,

जबकि व्यापक सिग्नल समर्थन पूर्ण दूरस्थ उत्पादन नियंत्रण को सक्षम बनाता है।

ट्रांसमिशन तकनीक विद्युत चुम्बकीय हस्तक्षेप, ग्राउंड लूप,

और रेडियो आवृत्ति हस्तक्षेप, प्रणाली विश्वसनीयता और संकेत सुरक्षा में काफी सुधार की तुलना में

पारंपरिक समाक्षीय केबल प्रणालियों के लिए।

विस्तारक वैकल्पिक विन्यासों के साथ 20 किलोमीटर तक लचीली ट्रांसमिशन दूरी का समर्थन करता है

40 किमी, 60 किमी, या 80 किमी की सीमा तक फैला, जिससे यह बड़े पैमाने पर प्रतिष्ठानों के लिए उपयुक्त है और वितरित है

यह समाधान विशेष रूप से लाइव प्रसारण अनुप्रयोगों, खेलों,

कई संकेतों के प्रसारण की आवश्यकता वाले स्थान, दूरस्थ शिक्षा सुविधाएं और उच्च परिभाषा निगरानी प्रणाली

एक ही फाइबर कनेक्शन के माध्यम से कई संकेत प्रकारों को समेकित करके, प्रणाली

कैबलिंग जटिलता को कम करता है जबकि एक मजबूत, हस्तक्षेप मुक्त कनेक्टिविटी प्रदान करता है जो सीमाओं को पार करता है

पारंपरिक समाक्षीय आधारित प्रणालियों का, संकेत अखंडता और परिचालन विश्वसनीयता के लिए नए मानकों की स्थापना

पेशेवर वीडियो प्रसारण अनुप्रयोगों में।

मुख्य विशेषताएं

• मल्टी-सिग्नल फाइबर एकीकरण
  1 द्विदिश 3जी-एसडीआई वीडियो, 2 पिछड़े एनालॉग ऑडियो, 1 द्विदिश आरएस422, 1 ईथरनेट, 1 पिछड़े टॉली और 1 एकल फाइबर पर पिछड़े त्रि-स्तर सिंक्रनाइज़ेशन प्रसारित करता है

• व्यापक मानक संगतता
  HD-SDI, SD-SDI, DVB-ASI प्रारूपों का समर्थन करता है जिसमें बैंडविड्थ 19.4Mb/s से 2.97Gb/s तक होती है

• उन्नत घड़ी पुनर्प्राप्ति प्रौद्योगिकी
  SMPTE 424M (2.97Gb/s) संगत घड़ी वसूली प्रणाली सटीक संकेत सिंक्रनाइज़ेशन सुनिश्चित करती है

• मल्टी-स्टैंडर्ड वीडियो प्रोसेसिंग
  3G-SDI, HD-SDI, SD-SDI और ASI अनुप्रयोगों के लिए SMPTE 424M, 292M, 259M और 297M मानकों के साथ संगत

• एकीकृत सीडब्ल्यूडीएम ऑप्टिकल प्रणाली
  प्रत्येक सिग्नल पथ के लिए एसएफपी मॉड्यूल के साथ अंतर्निहित सीडब्ल्यूडीएम तकनीक जो तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग को सक्षम करती है

• बुद्धिमान सिग्नल समानांतर
  इष्टतम सिग्नल अखंडता के लिए पता लगाया डेटा दर पर आधारित स्वचालित केबल समानांतर

• वास्तविक समय प्रणाली निगरानी
  महत्वपूर्ण परिचालन मापदंडों की निरंतर निगरानी प्रदान करने वाले एलईडी स्थिति संकेत

• विस्तारित संचरण क्षमता
  वैकल्पिक 40/60/80 किमी विन्यास के साथ 20 किमी तक की ट्रांसमिशन दूरी का समर्थन करता है

• व्यावसायिक प्रसारण अनुप्रयोग
  लाइव प्रसारण, एचडी निगरानी प्रणालियों और पेशेवर वीडियो उत्पादन वातावरण के लिए आदर्श

• सिग्नल सुरक्षा में सुधार
  ईएमआई और आरएफ हस्तक्षेप के लिए पूर्ण प्रतिरक्षा प्रदान करने वाला फाइबर ऑप्टिक ट्रांसमिशन

तकनीकी विनिर्देश और सूचकांक

फाइबर ऑप्टिकल इंटरफेस
फाइबर इंटरफेस	एसअव्यक्तLसी
संचरण दूरी	20 किमी
तरंगदैर्ध्य	1310nm/1490nm//1550nm
3जी-एसडीआई वीडियो
वीडियो इंटरफ़ेस	बीएनसी
वीडियो इनपुट/आउटपुट प्रतिबाधा	75Ω
वीडियो इनपुट/आउटपुट वोल्टेज	सामान्यतः:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp
वीडियो बिट्स दर	अधिकतम 3.2Gb/s
अंतर लाभ (10%) Tags: मिनी कन्वर्टर ऑडियो टू एसडीआई, एचडी मिनी कन्वर्टर ऑडियो टू एसडीआई, फाइबर वीडियो कन्वर्टर 20KM समान उत्पाद DC12V 1A 3G SDI वीडियो फाइबर कन्वर्टर ऑडियो RS422 ईथरनेट टैली के साथ सबसे अच्छी कीमत पाएं 1080पी वीडियो प्रसारण के लिए 3जी ​​एसएफपी एसडीआई मिनी कन्वर्टर ऑप्टिकल फाइबर सबसे अच्छी कीमत पाएं ईथरनेट कनवर्टर के लिए फाइबर एचडी एसडीआई 16-चैनल वीडियो फाइबर ऑप्टिक ट्रांसीवर सबसे अच्छी कीमत पाएं RS485 डेटा वीडियो कन्वर्टर के साथ SDI फाइबर कन्वर्टर 100M ईथरनेट SD/HD/3G-SDI सबसे अच्छी कीमत पाएं IR रिमोट कंट्रोल के साथ HD SDI फाइबर कन्वर्टर एक्सटेंडर RS232 से RS485 सबसे अच्छी कीमत पाएं वीडियो SDI फाइबर कन्वर्टर SMB 3G / HD / SD-SDI 20KM LC ऑप्टिकल माइक्रो-एक्सटेंडर सबसे अच्छी कीमत पाएं फाइबर वीडियो कन्वर्टर मिनी 3जी एसडीआई टू ऑप्टिकल फाइबर कन्वर्टर टैली या आरएस485 . के साथ सबसे अच्छी कीमत पाएं फाइबर ट्रांसीवर 4 चैनल एचडी एसडीआई 1080 पी हाई डेफिनिशन फाइबर वीडियो कन्वर्टर सबसे अच्छी कीमत पाएं 4Ch HDMI आउटपुट सिम्पलेक्स LC इंटरफ़ेस के साथ 1Ch 3G-SDI फाइबर एक्सटेंडर सबसे अच्छी कीमत पाएं SDI फाइबर कनवर्टर 3G-SDI वीडियो बीड़ी RS485 RS232 फाइबर कनवर्टर पर ऑडियो सबसे अच्छी कीमत पाएं 2Ch द्विदिश 3G-SDI कनवर्टर टैली RS485 RS422 स्टीरियो ऑडियो माइक्रोफोन के साथ सबसे अच्छी कीमत पाएं अपनी पूछताछ भेजें कृपया हमें अपना अनुरोध भेजें और हम आपको जल्द से जल्द जवाब देंगे। भेजना के बारे में कंपनी प्रोफ़ाइल कारखाने का दौरा गुणवत्ता नियंत्रण हमसे संपर्क करें साइटमैप गोपनीयता नीति उत्पादों औद्योगिक पीओई स्विच औद्योगिक ईथरनेट स्विच इंडस्ट्रियल फाइबर मीडिया कनवर्टर पीओई पावर इंजेक्टर पीओई रिपीटर एक्सटेंडर पीओई एडाप्टर स्प्लिटर हमसे संपर्क करें E-link China Technology Co.,LTD sales@e-linkchina.com 86-0755-8312-8674 5 एफ, बिल्डिंग डी साउथ, जिनशेनघुई साइंस पार्क, नंबर 3, दाफू रोड, फुचेंग स्ट्रीट, गुआनलान, लोंगहुआ जिला, शेन्ज़ेन, चीन चीन अच्छी गुणवत्ता औद्योगिक पीओई स्विच आपूर्तिकर्ता. कॉपीराइट © 2026 E-link China Technology Co.,LTD . सर्वाधिकार सुरक्षित।
