उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-Link
प्रमाणन: RoHS,CE
मॉडल संख्या: एलएनके-2000 श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: $29.9-389
पैकेजिंग विवरण: कार्टन पैकेजिंग
प्रसव के समय: 3-12 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 पीसी/महीना
इनपुट चैनल: |
1-8 |
प्रतिबिंब हानि: |
> 15db |
संतुलन: |
0-250 मीटर |
योजक: |
75 and बीएनसी |
आउटपुट चैनल: |
1-8 |
सिग्नल स्तर: |
800MV नाममात्र |
इनपुट चैनल: |
1-8 |
प्रतिबिंब हानि: |
> 15db |
संतुलन: |
0-250 मीटर |
योजक: |
75 and बीएनसी |
आउटपुट चैनल: |
1-8 |
सिग्नल स्तर: |
800MV नाममात्र |

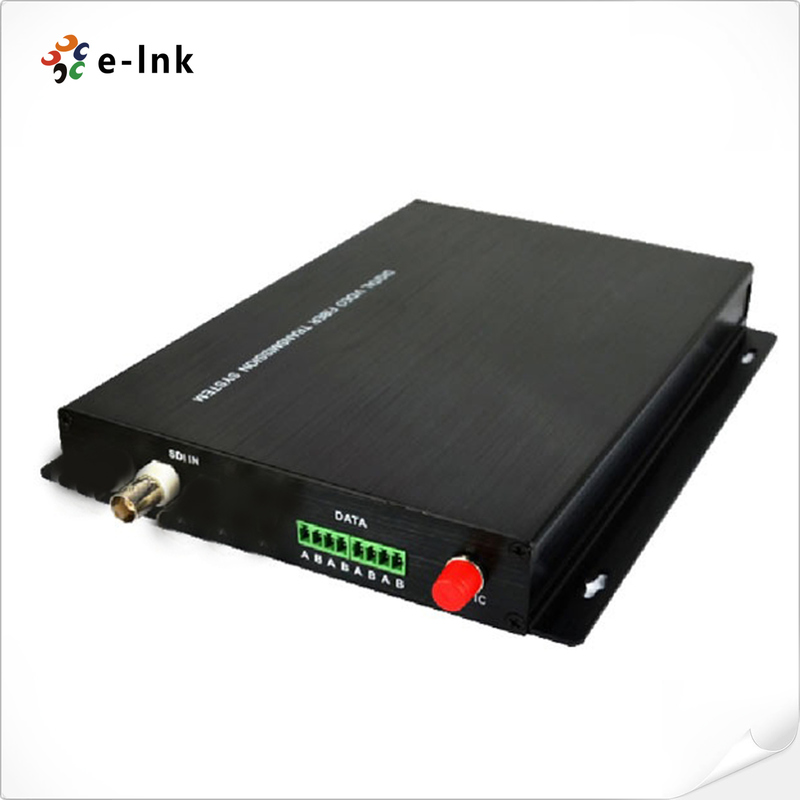

उत्पाद: एसडी-एसडीआई/एएसआई एक दिशात्मक फाइबर ऑप्टिक ट्रांसमीटर/रिसीवर
लाभ
·1-8 ch एक फाइबर पर एम्बेडेड ऑडियो के साथ एक दिशात्मक एसडी-एसडीआई/एएसआई,टीएस स्ट्रीम
·एसएमपीटीई 259, एसएमपीटीई 297, एसएमपीटीई 310, एसएमपीटीई 305
DVB-ASI (270Mb/s) मानक
·आउटपुट तरंग दैर्ध्य 1310nm,1550nm और 16 प्रकार के CWDM (ITU-T G.694.2 अनुरूप)
·150 मीटर स्वचालित केबल बराबरी, सभी 1.485 Gb/s दर से नीचे(बेल्डेन 1694A)
·वैकल्पिक नेटवर्क प्रबंधन प्रणाली
·एलईडी स्थिति संकेतक महत्वपूर्ण मापदंडों की निगरानी करते हैं
·समर्थन गर्म स्वैप
·समर्थन स्टैंडअलोन, 1U रैक माउंट और 4U रैक माउंट
अवलोकनw
दएसडी-एसडीआई/एएसआईग्राहक को 1-8 चैनल एक दिशात्मक एसडीआई/एएसआई डिजिटल वीडियो सिग्नल के प्रसारण के लिए सबसे अधिक लागत प्रभावी समाधान प्रदान करता है,1+1 रिमोट इनपुट रिडंडेंसी और 1 स्थानीय इनपुट रिडंडेंसी वैकल्पिक के साथयह एक आसान स्थापना और समायोजन मुक्त उपकरण है जबकि उच्च गुणवत्ता, वास्तविक समय वीडियो प्रदान करता है। यह व्यापक रूप से सीसीटीवी, वीडियो निगरानी, और आदि के क्षेत्र में उपयोग किया जाता है।
तकनीकी सूचकांक
|
सीरियल टीवी बीएनसी इनपुट |
|
|
टीवी सिग्नल मानक |
SMPTE 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI और अन्य दूरसंचार/डेटाकॉम दर |
|
इनपुट चैनल |
1-8 |
|
प्रतिबिंब हानि |
>15DB |
|
संतुलन |
0-250 मीटर |
|
कनेक्टर |
75Ω BNC |
|
सीरियल टीवी बीएनसी आउटपुट (EO/OE) |
|
|
आउटपुट चैनल |
1-8 |
|
सिग्नल स्तर |
800 एमवी नाममात्र |
|
उदय/पतन का समय |
200 पीएस नाममात्र |
|
ओवरशूट |
<10% आयाम |
|
प्रतिबिंब हानि |
> 15dB |
|
झिट्टर |
< 0.3UI |
|
कनेक्टर |
75Ω BNC |
|
ऑप्टिक आउटपुट |
|
|
नहर |
1 |
|
प्रकार |
सिंगल-मोड/फाइबर (मल्टी-मोड वैकल्पिक) |
|
तरंगदैर्ध्य |
सीडब्ल्यूडीएम तरंग दैर्ध्य |
|
प्रतिबिंब हानि |
> 15dB |
|
झिट्टर |
< 0.3UI |
|
कनेक्टर |
एफसी/पीसी(ST/PC वैकल्पिक) |
|
शक्ति और पर्यावरण संकेतक |
|
|
परिचालन तापमान |
-45°C️+50°C |
|
दबाव |
1ए@12वीडीसी |
|
शक्ति |
12W |
|
ईएमआई/आरएफआई |
एफसीसी भाग 15 वर्ग ए, ईयू ईएमसी मानक |
|
>100000 घंटे |
|
|
नियामक अनुमोदन |
|
|
आईएसओ 9001 |
|
|
एफसीसी भाग 15, वर्ग ए |
|
|
EN55022:2006+A1: 2007 वर्ग A |
|
|
ओवरजॉग प्रोटेक्शन: |
|
आदेश की जानकारी
|
मॉडल |
विवरण |
|
LNK-2010-T |
1-Ch एसडी-एसडीआई/एएसआई एम्बेडेड ऑडियो इनपुट के साथ, एकल मोड(मल्टीमोड वैकल्पिक), एकल फाइबर, एफसी/पीसी फाइबर कनेक्टर, बीएनसी वीडियो इंटरफेस, 0-120 किमी, स्टैंडअलोन या 1 यू रैक माउंट |
|
LNK-2010-R |
1-Ch एसडी-एसडीआई/एएसआई एम्बेडेड ऑडियो आउटपुट के साथ, एकल मोड(मल्टीमोड वैकल्पिक), एकल फाइबर, एफसी/पीसी फाइबर कनेक्टर, बीएनसी वीडियो इंटरफेस, 0-120 किमी, स्टैंडअलोन या 1 यू रैक माउंट |
|
LNK-2020-T |
2-Ch एसडी-एसडीआई/एएसआई एम्बेडेड ऑडियो इनपुट के साथ, एकल मोड(मल्टीमोड वैकल्पिक), एकल फाइबर, एफसी/पीसी फाइबर कनेक्टर, बीएनसी वीडियो इंटरफेस, 0-120 किमी, स्टैंडअलोन या 1 यू रैक माउंट |
|
LNK-2020-R |
2-Ch एसडी-एसडीआई/एएसआई एम्बेडेड ऑडियो आउटपुट के साथ, एकल मोड(मल्टीमोड वैकल्पिक), एकल फाइबर, एफसी/पीसी फाइबर कनेक्टर, बीएनसी वीडियो इंटरफेस, 0-120 किमी, स्टैंडअलोन या 1 यू रैक माउंट |
|
LNK-2040-T |
4-Ch एसडी-एसडीआई/एएसआई एम्बेडेड ऑडियो इनपुट के साथ, एकल मोड(मल्टीमोड वैकल्पिक), एकल फाइबर, एफसी/पीसी फाइबर कनेक्टर, बीएनसी वीडियो इंटरफेस, 0-120 किमी, स्टैंडअलोन या 1 यू रैक माउंट |
|
LNK-2040-R |
4-Ch एसडी-एसडीआई/एएसआई एम्बेडेड ऑडियो आउटपुट के साथ, एकल मोड(मल्टीमोड वैकल्पिक), एकल फाइबर, एफसी/पीसी फाइबर कनेक्टर, बीएनसी वीडियो इंटरफेस, 0-120 किमी, स्टैंडअलोन या 1 यू रैक माउंट |
|
LNK-2080-T |
8-Ch एसडी-एसडीआई/एएसआई एम्बेडेड ऑडियो इनपुट के साथ, एकल मोड(मल्टीमोड वैकल्पिक), एकल फाइबर, एफसी/पीसी फाइबर कनेक्टर, बीएनसी वीडियो इंटरफेस, 0-120 किमी, स्टैंडअलोन या 1 यू रैक माउंट |
|
LNK-2080-R |
8-Ch एसडी-एसडीआई/एएसआई एम्बेडेड ऑडियो आउटपुट के साथ, एकल मोड(मल्टीमोड वैकल्पिक), एकल फाइबर, एफसी/पीसी फाइबर कनेक्टर, बीएनसी वीडियो इंटरफेस, 0-120 किमी, स्टैंडअलोन या 1 यू रैक माउंट |
