उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, ROHS, FCC
मॉडल संख्या: LNK-M3G-SMB1V-20 श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: $25-369
पैकेजिंग विवरण: फाइबर विस्तारक मानक पैकेज
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 10000 जोड़े / महीना
सिग्नल मानक: |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
Hd-sdi घबराहट: |
<0.2UI (134ps)@100kHz, <1.0ui (673ps)@10Hz |
एसएफपी: |
सिंप्लेक्स एलसी, 3,125Gbps। ≤120 किमी ट्रांसमिशन दूरी |
सीडब्ल्यूडीएम तरंग दैर्ध्य: |
आईटीयू-टी के अनुसार 1270~1610एनएम, 20एनएम ग्रिड |
भंडारण तापमान: |
-40 ℃～+80 ℃ |
आयाम (LXWXH): |
58 x 21 x 20 मिमी |
सिग्नल मानक: |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
Hd-sdi घबराहट: |
<0.2UI (134ps)@100kHz, <1.0ui (673ps)@10Hz |
एसएफपी: |
सिंप्लेक्स एलसी, 3,125Gbps। ≤120 किमी ट्रांसमिशन दूरी |
सीडब्ल्यूडीएम तरंग दैर्ध्य: |
आईटीयू-टी के अनुसार 1270~1610एनएम, 20एनएम ग्रिड |
भंडारण तापमान: |
-40 ℃～+80 ℃ |
आयाम (LXWXH): |
58 x 21 x 20 मिमी |

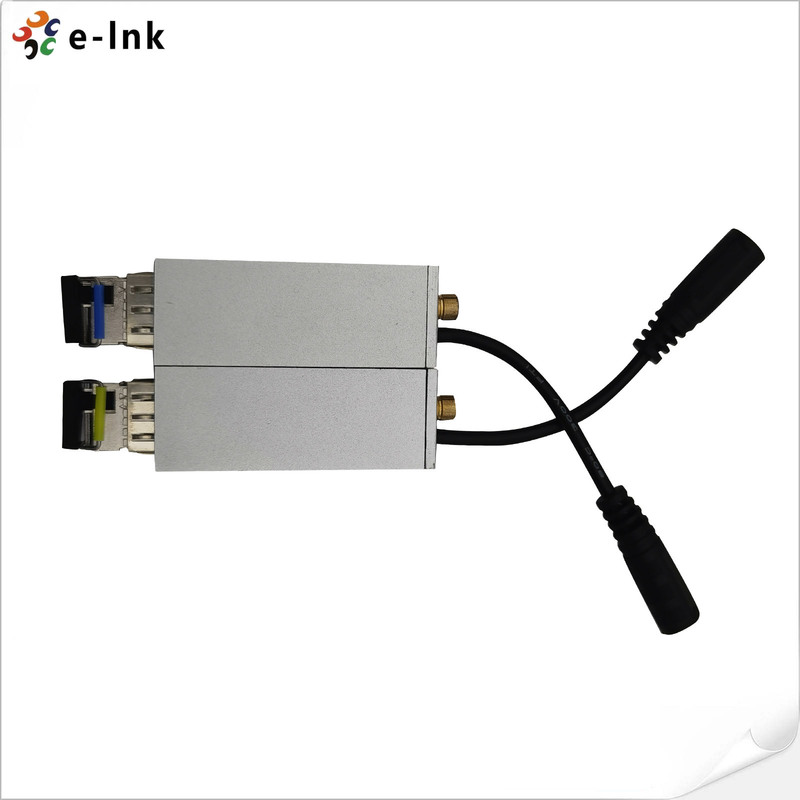

SMB 3G-SDI माइक्रो एक्सटेंडर 120km ऑटो-सेंसिंग CWDM 18Ch SMPTE/DVB-ASI
अवलोकन
LNK-M3G-SMB1V-20 सीरीज़ एक उन्नत माइक्रो-आकार का फाइबर ऑप्टिक ट्रांसमिशन समाधान है जिसे अंतरिक्ष-बाधित प्रसारण और पेशेवर वीडियो वातावरण के लिए डिज़ाइन किया गया है। यह कॉम्पैक्ट एक्सटेंडर 3G-SDI, HD-SDI, और SD-SDI हाई-डेफिनिशन डिजिटल वीडियो सिग्नल के साथ-साथ DVB-ASI स्ट्रीमिंग क्षमता को सिंगल-मोड या मल्टीमोड फाइबर इन्फ्रास्ट्रक्चर के माध्यम से मजबूत ट्रांसमिशन प्रदान करता है।
SMPTE 424M, 259M, 297M, 310M, और 305M (SDTI) सहित व्यापक उद्योग मानकों का समर्थन करते हुए, यह माइक्रो-एक्सटेंडर मौजूदा प्रसारण उपकरणों और उत्पादन वर्कफ़्लो के साथ पूर्ण संगतता सुनिश्चित करता है। सिस्टम में परिष्कृत डिजिटल फाइबर ऑप्टिक ट्रांसमिशन तकनीक शामिल है जो मैनुअल समायोजन की आवश्यकता को समाप्त करती है, जिससे सरलीकृत सेटअप प्रक्रियाओं के साथ वास्तव में प्लग-एंड-प्ले ऑपरेशन सक्षम होता है।
पावर दक्षता को ध्यान में रखते हुए डिज़ाइन किया गया, एक्सटेंडर एक ही 5V बिजली आपूर्ति पर संचालित होता है जिसमें अनुकूलित कम बिजली की खपत होती है, जो इसे पोर्टेबल उत्पादन सेटअप और ऊर्जा-सचेत प्रतिष्ठानों के लिए आदर्श बनाता है। कॉम्पैक्ट फॉर्म फैक्टर प्रसारण ट्रकों, फ्लाई-पैक सिस्टम और अंतरिक्ष-सीमित उपकरण रैक में लचीले परिनियोजन की अनुमति देता है जहां भौतिक स्थान प्रीमियम पर होता है।
यह माइक्रो-एक्सटेंडर इलेक्ट्रॉनिक समाचार एकत्रण, लाइव इवेंट उत्पादन और मोबाइल प्रसारण अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है जहां विश्वसनीयता, कॉम्पैक्ट आकार और संचालन में आसानी आवश्यक है। मजबूत निर्माण मांग वाले क्षेत्र की स्थितियों में स्थिर प्रदर्शन सुनिश्चित करता है जबकि सभी समर्थित वीडियो प्रारूपों में प्रसारण-ग्रेड सिग्नल गुणवत्ता बनाए रखता है।
विशेषताएँ
तकनीकी सूचकांक
| SDI इनपुट | |
| वीडियो मानक | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| सिग्नल मानक | SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
| संकल्प | 10 बिट |
| सिग्नल स्तर | <380mVp-p |
| बाधा | 75Ω |
| कनेक्टर | SMB |
| एसडीआई आउटपुट | |
| सिग्नल स्तर | 800mVp-p±10% |
| वृद्धि/गिरावट का समय | <0.8ns |
| HD-SDI झिलमिलाहट | <0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz |
| SDI झिलमिलाहट | <0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
| बाधा | 75Ω |
| कनेक्टर | SMB |
| ऑप्टिकल इंटरफ़ेस | |
| SFP | सिम्पलेक्स एलसी, 3,125Gbps। ≤120km ट्रांसमिशन दूरी |
| मानक SM तरंग दैर्ध्य | 1310nm, 1550nm |
| CWDM तरंग दैर्ध्य | 1270~1610nm, 20nm ग्रिड के अनुसार ITU-T |
| तापमान सीमा | 0~70˚C |
| विद्युत | |
| शक्ति | 5VDC, 1A |
| खपत | <5W |
| एलईडी संकेतक | |
| FLT | फाइबर लिंक स्थिति (ट्रांसमीटर) |
| FLR | फाइबर लिंक स्थिति (रिसीवर) |
| PWR | पावर स्थिति |
| यांत्रिक | |
| आयाम (LxWxH) | 58 x 21 x 20 मिमी |
| वज़न | 100g/जोड़ा |
| आवरण | एल्यूमीनियम केस |
| माउंटिंग विकल्प | डेस्कटॉप |
| पर्यावरण | |
| कार्य तापमान | -20℃～+70℃ |
| भंडारण तापमान | -40℃～+80℃ |
| कार्यकारी आर्द्रता | 0~95% |
| MTBF | ≥100000 घंटे |
आदेश देने की जानकारी
| मॉडल | विवरण |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI ऑप्टिकल माइक्रो-एक्सटेंडर, 1310/1550nm, सिम्पलेक्स एलसी, सिंगल मोड, 20KM जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जो जोड़े द्वारा उपयोग किए जाते हैं |
