उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO
मॉडल संख्या: एलएनके-आईएसई200
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 इकाई
मूल्य: $39-270
पैकेजिंग विवरण: फाइबर मीडिया कन्वर्टर मानक पैकेज
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000pcs/महीना
माउंटेड: |
> 100,000 घंटे |
भंडारण तापमान: |
-40 ° C से +85 ° C |
काम कर रहे आर्द्रता: |
5 % ~ 95 % (कोई संक्षेपण नहीं) |
वज़न: |
750 ग्राम |
DIMENSIONS: |
133 मिमी × 120 मिमी × 41 मिमी |
परिचालन तापमान: |
-40 ° C ~ 80 ° C |
माउंटेड: |
> 100,000 घंटे |
भंडारण तापमान: |
-40 ° C से +85 ° C |
काम कर रहे आर्द्रता: |
5 % ~ 95 % (कोई संक्षेपण नहीं) |
वज़न: |
750 ग्राम |
DIMENSIONS: |
133 मिमी × 120 मिमी × 41 मिमी |
परिचालन तापमान: |
-40 ° C ~ 80 ° C |
औद्योगिक सीरियल से फाइबर मीडिया कनवर्टर 80km SMF RS232/422/485 DIN-रेल
फाइबर मीडिया कनवर्टर अवलोकन
LNK सीरीज़ औद्योगिक सीरियल से ईथरनेट सर्वर सिस्टम, विरासत सीरियल उपकरणों और आधुनिक IP-आधारित नेटवर्क के बीच एक मजबूत पुल स्थापित करता है। इस उन्नत सिस्टम में बड़े पैमाने पर सीरियल डिवाइस कनेक्टिविटी के लिए रिमोट-एंड यूनिट और सेंट्रल ऑफिस उपकरण शामिल हैं।
हमारी औद्योगिक-ग्रेड रिमोट यूनिट, नियंत्रण कैबिनेट में अंतरिक्ष-कुशल स्थापना के लिए DIN-रेल माउंटेड डिज़ाइन का उपयोग करती हैं, जो 2-चैनल RS232/RS422/RS485 सीरियल संचार को मानकीकृत IP डेटा पैकेट में निर्बाध रूप से परिवर्तित करती हैं। इन सीरियल-ओवर-आईपी पैकेट को फिर दोहरी फास्ट ईथरनेट कॉपर पोर्ट और एक वैकल्पिक फाइबर ऑप्टिक इंटरफेस के माध्यम से प्रेषित किया जाता है, जो विभिन्न औद्योगिक नेटवर्क इन्फ्रास्ट्रक्चर के लिए लचीले कनेक्टिविटी विकल्प प्रदान करता है।
सेंट्रल मैनेजमेंट स्टेशन में उच्च-घनत्व पोर्ट कॉन्फ़िगरेशन के साथ एक 4U रैक-माउंट चेसिस शामिल है, जिसमें आठ फास्ट ईथरनेट ऑप्टिकल पोर्ट और एक गीगाबिट ईथरनेट अपलिंक पोर्ट हैं। यह केंद्रीकृत हब कई रिमोट यूनिट से सीरियल डेटा स्ट्रीम को कुशलतापूर्वक एकत्रित करता है, जिससे ऑप्टिकल फाइबर लिंक के माध्यम से 8 सीरियल चैनलों तक का निर्बाध एकीकरण आपके कोर नेटवर्क में गीगाबिट ईथरनेट बैकबोन के माध्यम से सक्षम होता है।
विशेष रूप से औद्योगिक स्वचालन और IIoT अनुप्रयोगों के लिए इंजीनियर, यह सर्वर सिस्टम सीरियल उपकरणों और ईथरनेट नेटवर्क के बीच विश्वसनीय प्रोटोकॉल रूपांतरण प्रदान करता है, जो MODBUS TCP/RTU गेटवे कार्यक्षमता का समर्थन करता है, जबकि विद्युत अलगाव और सर्ज सुरक्षा तंत्र के माध्यम से अधिकतम डेटा अखंडता सुनिश्चित करता है। समाधान SCADA सिस्टम, फैक्ट्री ऑटोमेशन और उपयोगिता निगरानी अनुप्रयोगों के लिए आदर्श है, जिन्हें वितरित सीरियल उपकरणों तक सुरक्षित रिमोट एक्सेस की आवश्यकता होती है।
फाइबर मीडिया कनवर्टर विशेषताएं
उन्नत नेटवर्क प्रबंधन क्षमता
व्यापक का समर्थन करता हैSNMP नेटवर्क प्रबंधन प्रोटोकॉल केंद्रीकृत निगरानी और कॉन्फ़िगरेशन के लिए, प्रशासकों को सक्षम करना डिवाइस पैरामीटर को दूरस्थ रूप से कॉन्फ़िगर करें और वास्तविक समय की स्थिति की निगरानी करें एकीकृत इंटरफेस के माध्यम से स्थानीय और रिमोट दोनों इकाइयों की।
मजबूत हार्डवेयर आर्किटेक्चर
लागू करता है ईथरनेट स्विच चिप + FPGA एकीकृत समाधान उच्च गति डेटा प्रोसेसिंग और विश्वसनीय सुनिश्चित करनापैकेट फॉरवर्डिंग प्रदर्शन जबकि समर्थन रिमोट OAM प्रबंधन फ्रेम बेहतर नेटवर्क रखरखाव क्षमताओं के लिए।
लचीला पोर्ट कॉन्फ़िगरेशन
प्रदान करता है दोहरी फास्ट ईथरनेट कॉपर पोर्ट के साथ संयुक्त ऑप्टिकल ईथरनेट कनेक्टिविटी विकल्प, लचीले नेटवर्क टोपोलॉजी डिज़ाइन की अनुमति देना और समर्थन करना बैंडविड्थ आवंटन नियंत्रण स्थानीय और रिमोट एंडपॉइंट के बीच।
औद्योगिक स्थापना डिजाइन
विशेषताएँ DIN-रेल माउंटेड रिमोट यूनिट के साथ कंसोल प्रबंधन इंटरफेस नियंत्रण कैबिनेट और औद्योगिक वातावरण में सरलीकृत परिनियोजन के लिए, स्थापना समय और रखरखाव लागत को कम करना।
उच्च-घनत्व केंद्रीय प्रबंधन
सेंट्रल चेसिस प्रदान करता है 8-पोर्ट फास्ट ईथरनेट ऑप्टिकल एकत्रीकरण के साथ गीगाबिट ईथरनेट अपलिंक क्षमता, वितरित नेटवर्क में कई सीरियल डिवाइस कनेक्शन के लिए स्केलेबल इन्फ्रास्ट्रक्चर बनाना।
प्रोटोकॉल रूपांतरण प्रौद्योगिकी
निर्बाध सक्षम करता है सीरियल-टू-आईपी डेटा एन्कैप्सुलेशन दो स्वतंत्र RS232/422/485 चैनलों के लिए, व्यक्तिगत के माध्यम से विभिन्न सीरियल प्रोटोकॉल के एक साथ संचालन का समर्थन करना सीरियल पोर्ट आईपी एड्रेसिंग.
अनुप्रयोग परिदृश्य
औद्योगिक नियंत्रण नेटवर्क
सक्षम करता है SCADA सिस्टम एकीकरण के लिए फैक्ट्री ऑटोमेशन नेटवर्क, प्रदान करना रिमोट PLC प्रोग्रामिंग और HMI कनेक्टिविटी के माध्यम से सीरियल-टू-ईथरनेट प्रोटोकॉल रूपांतरण विनिर्माण सुविधाओं में।
उपयोगिता संचार अवसंरचना
समर्थन करता है स्मार्ट ग्रिड परिनियोजन से जुड़कर पावर डिस्ट्रीब्यूशन यूनिट और ऊर्जा निगरानी उपकरण केंद्रीय नियंत्रण प्रणालियों के लिए फाइबर-ऑप्टिक बैकबोन नेटवर्क के साथ SNMP निगरानी क्षमता.
परिवहन प्रबंधन प्रणाली
सुविधाएँ रेलवे सिग्नलिंग नियंत्रण और यातायात प्रबंधन अवसंरचना विस्तार करके सीरियल संचार लिंक नियंत्रण केंद्रों और रिमोट फील्ड उपकरणों के बीच OAM-प्रबंधित फाइबर चैनल.
भवन स्वचालन नेटवर्क
एकीकृत करता है विरासत HVAC नियंत्रक, पहुँच नियंत्रण प्रणाली और पर्यावरण सेंसर आधुनिक में IP-आधारित भवन प्रबंधन प्रणाली का उपयोग करना DIN-रेल माउंटेड सीरियल सर्वर.
दूरसंचार अवसंरचना
प्रदान करता है कंसोल सर्वर कार्यक्षमता के लिए रिमोट बेस स्टेशन प्रबंधन, दूरसंचार ऑपरेटरों को सक्षम करना सेलुलर नेटवर्क उपकरण के माध्यम से आउट-ऑफ-बैंड प्रबंधन चैनल.
जल उपचार सुविधाएं
जुड़ता है वितरित सेंसर नेटवर्क और पंप नियंत्रण प्रणाली के पार जल वितरण नेटवर्क, अनुमति देना वास्तविक समय की निगरानी का प्रवाह मीटर और रासायनिक खुराक उपकरण के माध्यम से MODBUS TCP/RTU गेटवे कार्यक्षमता।
विशेष विवरण
आदेश जानकारी
| आइटम | विवरण |
| रिमोट एंड | |
| LNK-ISE200 | औद्योगिक 2xRS232/422/485 से ईथरनेट सर्वर: 2xRS232/422/485 पोर्ट + 2x10/100M ईथरनेट पोर्ट + 1x100M SFP पोर्ट, SFP मॉड्यूल को छोड़कर, स्टैंडअलोन, DIN-रेल माउंटिंग और वॉल माउंटिंग इंस्टॉलेशन का समर्थन करता है, 12~36VDC बिजली इनपुट, कोई बिजली आपूर्ति एडाप्टर नहीं, ऑपरेटिंग तापमान -40°C ~ 80°C |
| स्थानीय अंत | |
| LNK-F8G1 | कार्ड-प्रकार 8*100Base-FX+1GE सीरियल सर्वर: 2x100M SFP पोर्ट + 1x10/100/1000M ईथरनेट पोर्ट, SFP ऑप्टिकल पोर्ट, SFP मॉड्यूल सहित नहीं, इसे LNK-C4U चेसिस में डाला जा सकता है |

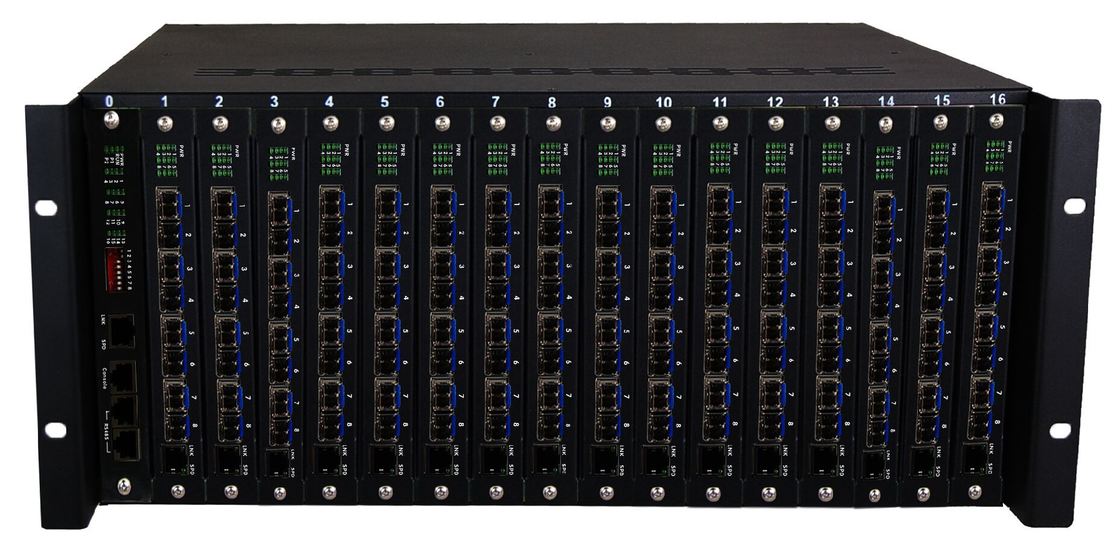

| LNK-C4U | कार्ड-प्रकार 8*100Base-FX+1GE सीरियल सर्वर के लिए 4U चेसिस, SNMP प्रबंधन, दोहरी बिजली आपूर्ति, 16 स्लॉट का समर्थन करता है, 16pcs कार्ड-प्रकार 8*100Base-FX+1GE सीरियल सर्वर डाल सकता है |
अनुप्रयोग प्रदर्शन आरेख
