उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, FCC, RoHS
मॉडल संख्या: LNK-IMCRS1100-SFP
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pcs
मूल्य: negotiate
पैकेजिंग विवरण: औद्योगिक ईथरनेट कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 5 से 8 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 पीसीएस/माह
मैक्स पैकेट की लंबाई:: |
9के बाइट्स |
ईथरनेट पोर्ट:: |
1 एक्स आरजे 45 |
ऑप्टिकल पोर्ट:: |
1 x SFP 100BASE-FX |
सीरियल पोर्ट: |
1 x rs232/rs485/rs422 औद्योगिक टर्मिनल |
निवेश शक्ति:: |
12~48VDC, 4-पिन टर्मिनल ब्लॉक |
आयाम (डब्ल्यूएक्सडीएक्सएच):: |
95 x 70 x 30 मिमी |
आवरण:: |
एल्यूमीनियम का मामला |
मैक्स पैकेट की लंबाई:: |
9के बाइट्स |
ईथरनेट पोर्ट:: |
1 एक्स आरजे 45 |
ऑप्टिकल पोर्ट:: |
1 x SFP 100BASE-FX |
सीरियल पोर्ट: |
1 x rs232/rs485/rs422 औद्योगिक टर्मिनल |
निवेश शक्ति:: |
12~48VDC, 4-पिन टर्मिनल ब्लॉक |
आयाम (डब्ल्यूएक्सडीएक्सएच):: |
95 x 70 x 30 मिमी |
आवरण:: |
एल्यूमीनियम का मामला |

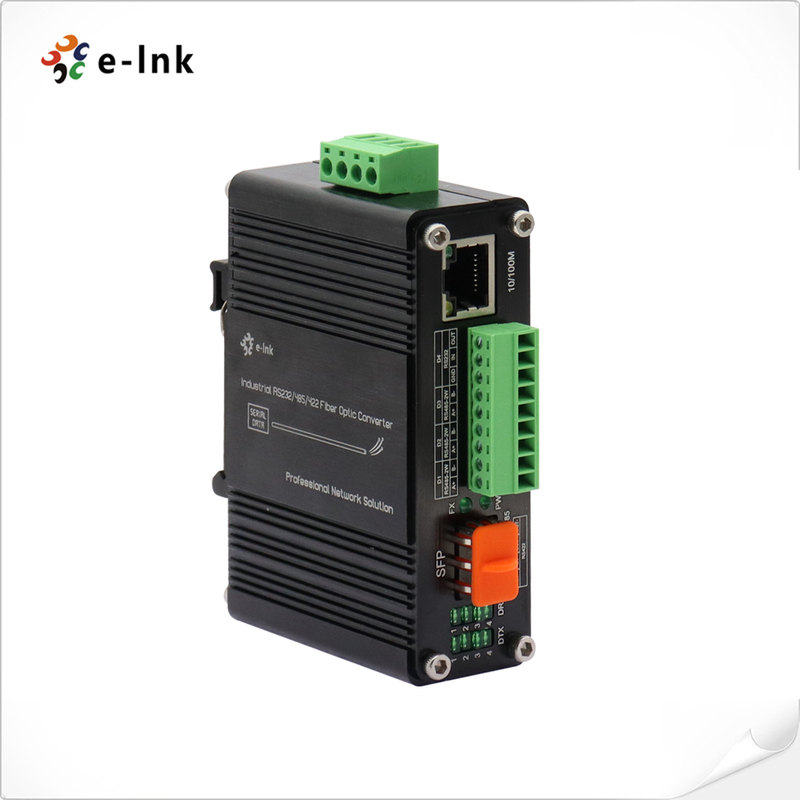

मिनी इंडस्ट्रियल 10/100बेस-टी से 100बेस-एक्स एसएफपी फाइबर ईथरनेट मीडिया कन्वर्टर
ईथरनेट मीडिया कनवर्टरविशेषताएं
ऑटो एमडीआई / एमडीआई-एक्स फ़ंक्शन के साथ 1 x 10/100BASE-T आरजे45 पोर्ट
1 x एसएफपी पोर्ट, 100 बेस-एफएक्स
1 x RS232/RS485/RS422 सीरियल पोर्ट
पूर्ण/अर्ध-द्वैध, ऑटो-वार्तालाप समर्थन करता है
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) अनुरूप
नेटवर्क निदान के लिए व्यापक एलईडी संकेतक
अंतर्निहित वृद्धि और स्थैतिक सुरक्षा
12~48 वीडीसी टर्मिनल ब्लॉक पावर इनपुट
DIN-Rail और वॉल-माउंट इंस्टॉलेशन का समर्थन करता है
पर्यावरण के अनुकूल -40°C से 75°C तक
(-40°F से 167°F) ऑपरेटिंग तापमान
अवलोकन
LNK-IMCRS1100-SFP एक DIN रेल प्रकार मीडिया कनवर्टर है जो बाहरी SFP मॉड्यूल और
EN55022 मानक को पूरा करता है। यह एक कठोर ग्रेड उत्पाद है जिसका ऑपरेटिंग तापमान रेंज है
-40°C से +75°C. LNK-IMCRS1100-SFP 10/100Base-T और 100Base-X SFP और RS232/RS485/RS422 का समर्थन करता है
सीरियल डेटा. ईथरनेट पोर्ट दोनों आधा-डुप्लेक्स और पूर्ण-डुप्लेक्स मोड का समर्थन करता है. उपयोगकर्ताओं को विभिन्न प्रकार के उपयोग कर सकते हैं
एसएफपी मॉड्यूल (एकल-मोड/मल्टी-मोड फाइबर, 1/2 कोर) आवश्यकता के अनुसार। यह एक मानक RS232/RS485/RS422 को परिवर्तित करता है
सिग्नल/आरजे45 डेटा को मल्टीमोड फाइबर पर 2 किमी और मल्टीमोड फाइबर पर 80 किमी तक सिग्नल का विस्तार करने के लिए फाइबर ऑप्टिक लिंक पर
सिंगल मोड फाइबर
तकनीकी सूचकांक
| ईथरनेट | |
| मानक | IEEE802.3 10बेस-टी |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) | |
| प्रसंस्करण प्रकार | स्टोर-एंड-फॉरवर्ड |
| आगे फ़िल्टर दर | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| पैकेट बफर मेमोरी | 1 एमबीट |
| अधिकतम पैकेट लंबाई | 9K बाइट्स |
| पता तालिका का आकार | 2K मैक पते |
| इंटरफेस | |
| ईथरनेट पोर्टः | 1 x आरजे45 |
| ऑप्टिकल पोर्टः | 1 x SFP 100Base-FX |
| सीरियल पोर्ट | 1 x RS232/RS485/RS422 औद्योगिक टर्मिनल |
| RS232/RS485/RS422 | |
| सीरियल इंटरफेस | औद्योगिक टर्मिनल |
| सिग्नल पोर्ट | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H को 1Ch हाई स्पीड RS422 में समूहित किया जा सकता है |
| बाउड दर | RS485/RS422/RS232:4800-460800 |
| मानक | ईआईए /टीआईए RS232/485/422 |
| सीरियल दूरी | RS232: 15 मीटर, RS485/422: 1000 मीटर |
| दर | अधिकतम 2 एमबीपीएस |
| आरएस-232 | TXD, RXD, GND - द्विदिशात्मक |
| RS-485 | डी+, डी-, जीएनडी - द्विदिशात्मक |
| स्थैतिक सुरक्षा | 15 केवी इलेक्ट्रिक स्टेटिक डिस्चार्ज (ईएसडी) सुरक्षा |
| अधिभार संरक्षण | 1500W/सेकंड की वृद्धि सुरक्षा |
| विद्युत और यांत्रिक | |
| इनपुट पावर | 12~48 वीडीसी, 4-पिन टर्मिनल ब्लॉक |
| बिजली की खपत | 3W अधिकतम. |
| आयाम (WxDxH) | 95 x 70 x 30 मिमी |
| वजन | 0.25 किलो |
| आवरण | एल्यूमीनियम केस |
| माउंटिंग विकल्पः | डीआईएन-रेल / वॉल माउंट |
| एलईडी संकेत | |
| पीडब्ल्यूआर | शक्ति स्थिति |
| विदेशी मुद्रा | डेटा लिंक स्थिति |
| 10/100M | ईथरनेट स्थिति |
| डीटीएक्स 1 2 3 4 | सीरियल डेटा की स्थिति |
| DRX 1 2 3 4 | सीरियल डेटा की स्थिति |
| पर्यावरण | |
| ऑपरेटिंग तापमानः | -40°C से 75°C (-40°F से 167°F) |
| भंडारण तापमानः | -40°C से 85°C (-40°F से 185°F) |
| सापेक्ष आर्द्रता: | 5% से 95% तक नॉन कंडेनसिंग |
| एमटीबीएफ | > 200,000 घंटे |
| नियामक अनुमोदन | |
| आईएसओ9001, सीई, एफसीसी, आरओएचएस | |
ईएमआईः EN55022:2010+AC: 2011, वर्ग A EN 61000-3-2: 2006+A1: 2009+A2: 2009 एन 61000-3-3: 2013 EN55024: 2010 | |
ईएमएस: आईईसी 61000-4-2: 2008 (ईएसडी) आईईसी 61000-4-3: 2010 (आरएस) IEC 61000-4-4: 2012 (EFT) आईईसी 61000-4-5: 2014 (उदय) आईईसी 61000-4-6: 2013 (सीएस) आईईसी 61000-4-8: 2009 (पीएफएमएफ) | |
आवेदन
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-IMCRS1100-SFP | 1Ch RS232/RS485/RS422 के साथ मिनी इंडस्ट्रियल 10/100Base-T से 100Base-X SFP फाइबर ईथरनेट मीडिया कन्वर्टर |
| एसएफपी विकल्प | कृपया हमारे SFP विकल्प पृष्ठ (औद्योगिक SFP) पर अपना SFP चुनें। |
| SFP मॉड्यूल को अलग से खरीदा जाना है। | |
| घुड़सवार विकल्प | डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट स्थापित; वॉल माउंट ब्रैकेट शामिल है। |
| पावर विकल्प | 24W/1A 24VDC बिजली आपूर्ति. टर्मिनल ब्लॉक के लिए ओपन वायर |
| बिजली की आपूर्ति अलग से खरीदी जानी है। |
