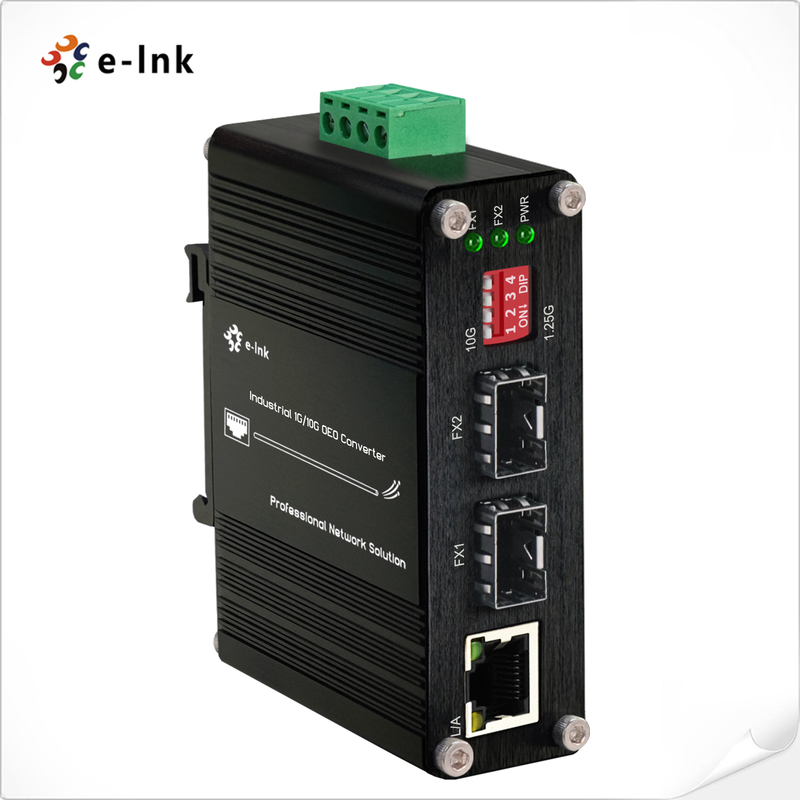

औद्योगिक 10G SFP+ से SFP+ OEO कनवर्टर (3R रिपीटर) 1G ईथरनेट मीडिया के साथ

औद्योगिक 1G/10G SFP+ से SFP+ OEO कनवर्टर (3R रिपीटर) 1G के साथ ईथरनेट मीडिया कनवर्टर फ़ंक्शन

उत्पाद अवलोकन:

ETH-IMC2402-OEO सीरीज़ एक औद्योगिक-ग्रेड 1G/10G SFP+ से SFP+ ऑप्टिकल-इलेक्ट्रिकल-ऑप्टिकल (OEO) कनवर्टर है जिसे मांग वाले वातावरण में हाई-स्पीड नेटवर्क विस्तार और मीडिया रूपांतरण के लिए डिज़ाइन किया गया है। यह बहुमुखी डिवाइस लंबी दूरी के 10Gbps ट्रांसमिशन के लिए 3R (रीएम्प्लीफाई, रीशेप, रीटाइम) फाइबर रिपीटर और 1G ईथरनेट मीडिया कनवर्टर दोनों के रूप में कार्य करता है, जो विस्तारित नेटवर्क सेगमेंट में सिग्नल अखंडता सुनिश्चित करता है।

SDH/SONET STM-64/OC-192, 10G फाइबर चैनल और 10G ईथरनेट सहित कई प्रोटोकॉल का समर्थन करते हुए, यह कनवर्टर SAN, LAN और MAN इन्फ्रास्ट्रक्चर में नेटवर्क बैकबोन अनुप्रयोगों के लिए आदर्श है। इसमें लचीला ऑप्टिकल वेवलेंथ रूपांतरण (1310nm/1550nm/CWDM/DWDM) और लूप-बैक कार्यक्षमता है, जो इसे दूरसंचार कक्षों, डेटा केंद्रों और आर एंड डी प्रयोगशालाओं के लिए उपयुक्त बनाता है।

-40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस तक की विस्तृत ऑपरेटिंग तापमान सीमा और मजबूत औद्योगिक डिजाइन के साथ, यह कनवर्टर फाइबर ऑप्टिक कनेक्शन को 120 किमी तक विश्वसनीय रूप से बढ़ाता है, जबकि फाइबर और कॉपर इंटरफेस के बीच निर्बाध रूपांतरण प्रदान करता है। इसकी उन्नत सिग्नल पुनर्जनन क्षमताएं कठोर पर्यावरणीय परिस्थितियों में इष्टतम प्रदर्शन सुनिश्चित करती हैं, जो इसे आधुनिक हाई-स्पीड नेटवर्क इन्फ्रास्ट्रक्चर तैनाती के लिए एक आवश्यक समाधान बनाती हैं।

उत्पाद सुविधाएँ:

✅ उन्नत 3R सिग्नल पुनर्जनन: विस्तारित ट्रांसमिशन दूरी पर सिग्नल अखंडता सुनिश्चित करने और डेटा हानि को कम करने के लिए रीएम्प्लीफाई, रीशेप और रीटाइमिंग (3R) तकनीक की सुविधाएँ।

✅ पारदर्शी लो-लेटेंसी ट्रांसपोर्ट: बहुत कम विलंब के साथ पारदर्शी प्रोटोकॉल रूपांतरण प्रदान करता है, जो वास्तविक समय के अनुप्रयोगों और हाई-स्पीड डेटा नेटवर्क के लिए आदर्श है।

✅ हॉट-प्लग करने योग्य SFP+ डिज़ाइन: आसान स्थापना और वास्तविक समय की निगरानी के लिए व्यापक स्थिति LED संकेतकों के साथ हॉट-स्वैपेबल SFP+ मॉड्यूल का समर्थन करता है।

✅ लचीला वेवलेंथ समर्थन: ITU-T निर्धारित DWDM/CWDM वेवलेंथ के साथ संगत और सटीक फाइबर प्रबंधन के लिए डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM) की सुविधाएँ।

✅ उन्नत नेटवर्क परीक्षण: कुशल नेटवर्क डायग्नोस्टिक्स और अनुकूलित डेटा थ्रूपुट के लिए लूप-बैक कार्यक्षमता और जंबो फ्रेम ट्रांसमिशन का समर्थन करता है।

✅ दोहरी-दर फाइबर लचीलापन: DIP स्विच 1.25G और 10G फाइबर डेटा दरों के बीच निर्बाध स्विचिंग को सक्षम करता है, जो बहुमुखी तैनाती विकल्प प्रदान करता है।

✅ मल्टी-फ़ंक्शन मीडिया रूपांतरण: 10G OEO कनवर्टर और 1G ईथरनेट मीडिया कनवर्टर दोनों के रूप में संचालित होता है, जो कॉपर-टू-फाइबर और फाइबर-टू-फाइबर रूपांतरण का समर्थन करता है।

✅ मजबूत औद्योगिक डिज़ाइन: IP40-रेटेड एल्यूमीनियम आवास बेहतर EMI सुरक्षा के साथ कठोर वातावरण में विश्वसनीय संचालन सुनिश्चित करता है।

✅ लचीले स्थापना विकल्प: औद्योगिक कैबिनेट और स्पेस-बाधित वातावरण में आसान तैनाती के लिए DIN-रेल और वॉल-माउंट स्थापना का समर्थन करता है।

✅ विस्तारित तापमान संचालन: -40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस तापमान सीमा में स्थिर प्रदर्शन बनाए रखता है, जो चरम पर्यावरण अनुप्रयोगों के लिए उपयुक्त है।

अनुप्रयोग परिदृश्य

• दूरसंचार बैकबोन नेटवर्क: महानगरीय क्षेत्र नेटवर्क (MAN) और वाइड एरिया नेटवर्क (WAN) में SDH/SONET STM-64/OC-192 नेटवर्क के लिए 10G सिग्नल पुनर्जनन और वेवलेंथ रूपांतरण प्रदान करता है, जिसमें 3R कार्यक्षमता सिग्नल अखंडता सुनिश्चित करती है।

• डेटा सेंटर इंटरकनेक्टिविटी: DWDM/CWDM वेवलेंथ का उपयोग करके डेटा केंद्रों के बीच लंबी दूरी के फाइबर कनेक्शन को सक्षम करता है, स्टोरेज एरिया नेटवर्क (SAN) और सर्वर फार्म के लिए जंबो फ्रेम और कम-विलंबता ट्रांसमिशन का समर्थन करता है।

• औद्योगिक स्वचालन बैकबोन: कठोर वातावरण कनेक्टिविटी के लिए IP40 सुरक्षा और विस्तृत तापमान संचालन (-40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस) के साथ विनिर्माण सुविधाओं में 10G औद्योगिक ईथरनेट नेटवर्क का विस्तार करता है।

• फाइबर नेटवर्क निगरानी और परीक्षण: दूरसंचार कक्षों और वाहक बुनियादी ढांचे में नेटवर्क डायग्नोस्टिक्स और प्रदर्शन निगरानी के लिए लूप-बैक कार्यक्षमता और DDM समर्थन का उपयोग करता है।

• लंबी दूरी के ट्रांसमिशन सिस्टम: पारदर्शी प्रोटोकॉल रूपांतरण के साथ कैंपस नेटवर्क, इंटेलिजेंट ट्रांसपोर्टेशन सिस्टम और यूटिलिटी संचार में 120 किमी तक की दूरी के लिए ऑप्टिकल सिग्नल पुनर्जनन की सुविधा प्रदान करता है।

• हाइब्रिड नेटवर्क माइग्रेशन: 1G ईथरनेट कॉपर और 10G फाइबर नेटवर्क के बीच दोहरी-दर मीडिया कनवर्टर के रूप में कार्य करता है, निर्बाध नेटवर्क अपग्रेड और विषम नेटवर्क एकीकरण का समर्थन करता है।

• मोबाइल नेटवर्क इन्फ्रास्ट्रक्चर: सेलुलर नेटवर्क तैनाती के लिए हॉट-स्वैपेबल SFP+ लचीलेपन और सटीक समय सिंक्रनाइज़ेशन के साथ 5G फ्रंट-हॉल और बैकहॉल कनेक्शन का समर्थन करता है।

तकनीकी सूचकांक

प्रदर्शन डेटा	तकनीकी सूचकांक
उपकरण फ़ंक्शन	3R रिपीटर
ट्रांसमिशन स्पीड	10G: 8.5Gb/s-11.7Gb/s
प्रोटोकॉल	8.5G फाइबर चैनल SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 255/237 FEC कोडिंग के साथ 10G LAN (11.09Gbps) 10G फाइबर चैनल (11.32Gbps) 10G POS
इंटरफ़ेस प्रकार	SFP+ से SFP+
ट्रांसमिशन दूरी	SFP+ मॉड्यूल: 80km तक
अधिकतम पैकेट फॉरवर्डिंग दर	14,880,950/S
ऑपरेटिंग तापमान	-40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-40 डिग्री फ़ारेनहाइट से 176 डिग्री फ़ारेनहाइट)
भंडारण तापमान	-40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस (-40 डिग्री फ़ारेनहाइट से 185 डिग्री फ़ारेनहाइट)
सापेक्षिक आर्द्रता	5% से 95% गैर-संघनक
MTBF	> 200,000 घंटे
ईथरनेट मीडिया कनवर्टर विनिर्देश
मानक	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x फुल-डुप्लेक्स फ्लो कंट्रोल
कार्य मोड	10/100/1000BASE-T से 1000BASE-SX/LX
पोर्ट प्रकार	SFP से RJ45
नेटवर्क केबल	ट्विस्टेड-पेयर 10BASE-T: 2-पेयर UTP कैट। 3,4,5, 100 मीटर तक 100BASE-TX: 2-पेयर UTP कैट। 5, 100 मीटर तक 1000BASE-T: 4-पेयर STP कैट 5 100 मीटर तक फाइबर-ऑप्टिक केबल 1000BASE-SX: 50/125μm या 62.5/125μm मल्टी-मोड फाइबर केबल, 220/550m/2km तक। 1000BASE-LX: 9/125μm सिंगल-मोड केबल, 10/20/40/80/120km के लिए लंबी दूरी प्रदान करता है (SFP मॉड्यूल पर निर्भर करता है)
विद्युत और यांत्रिक
इनपुट पावर	12~48VDC, रिडंडेंट पावर (6-पिन टर्मिनल ब्लॉक)
बिजली की खपत	8W अधिकतम
सुरक्षा
पावर इनपुट ओवरलोड	स्वचालित रीसेट करने योग्य
रिवर्स पोलैरिटी	उपस्थित
डीआईपी स्विच
4-अंकीय डीआईपी स्विच फ़ंक्शन	डीआईपी	फ़ंक्शन	सेटिंग
	SW 1	1.25G/10G	चालू - 1.25~8.5G	बंद - 10.3G या 14.025G
	SW 2	आरक्षित	चालू - आरक्षित	बंद - आरक्षित
	SW 3	आरक्षित	चालू - आरक्षित	बंद - आरक्षित
	SW 4	आरक्षित	चालू - आरक्षित	बंद - आरक्षित
एलईडी संकेतक:
PWR	पावर स्थिति
FX1	SFP पोर्ट-1
FX2	SFP पोर्ट-2
एल/ए	टीपी लिंक/एक्ट
आयाम (WxDxH)	95 x 70 x 30 मिमी
वज़न	0.25Kg
आवरण	एल्यूमीनियम केस
माउंटिंग विकल्प:	DIN-रेल माउंट
नियामक अनुमोदन
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, क्लास ए
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (सर्ज)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

आदेश जानकारी

अनुप्रयोग I: 1G/10G OEO कनवर्टर (3R रिपीटर)

अनुप्रयोग II: फाइबर-टू-कॉपर मीडिया कनवर्टर के रूप में फाइबर से कॉपर 1Gbps ईथरनेट उपकरण फ़ंक्शन
