उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
मॉडल संख्या: LNK-HD-110 और LNK-3G-110 श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: कार्टन पैकेजिंग
प्रसव के समय: 3-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 पीसी/महीना
आयाम (LXWXH): |
120 x 105 x 28 मिमी |
वज़न: |
0.43 किग्रा/जोड़ी |
झलार: |
एल्यूमीनियम केस |
बढ़ते विकल्प: |
दीवार पर चढ़ना |
परिचालन तापमान: |
-20 ℃～+70 ℃ |
भंडारण तापमान: |
-40 ℃～+80 ℃ |
आयाम (LXWXH): |
120 x 105 x 28 मिमी |
वज़न: |
0.43 किग्रा/जोड़ी |
झलार: |
एल्यूमीनियम केस |
बढ़ते विकल्प: |
दीवार पर चढ़ना |
परिचालन तापमान: |
-20 ℃～+70 ℃ |
भंडारण तापमान: |
-40 ℃～+80 ℃ |
लाभ
► प्रत्येक चैनल में 8-चैनल ऑडियो एम्बेडेड शामिल है
► सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल तुल्यकालन
► स्वचालित री-लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► HD-SDI कैमरा सिस्टम के साथ सीधे संगत
► कम से कम 10 किमी (6.2 मील) पर लंबी ट्रांसमिशन क्षमता, 80 किमी तक
► टर्मिनल ब्लॉक पावर इनपुट; हॉट स्वैप और हॉट प्लग;
► पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण;
► सुपर ऑप्टिक डायनेमिक रेंज और समायोजन से मुक्त;
► फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
► 1000M ऑप्टिकल फाइबर ट्रांसमिशन, अपडेट के लिए आसान;
► उद्योग स्तर का अल्ट्रा-ब्रॉड तापमान रेंज (-40℃~+85℃), विभिन्न वातावरणों के अनुकूल;
अवलोकन

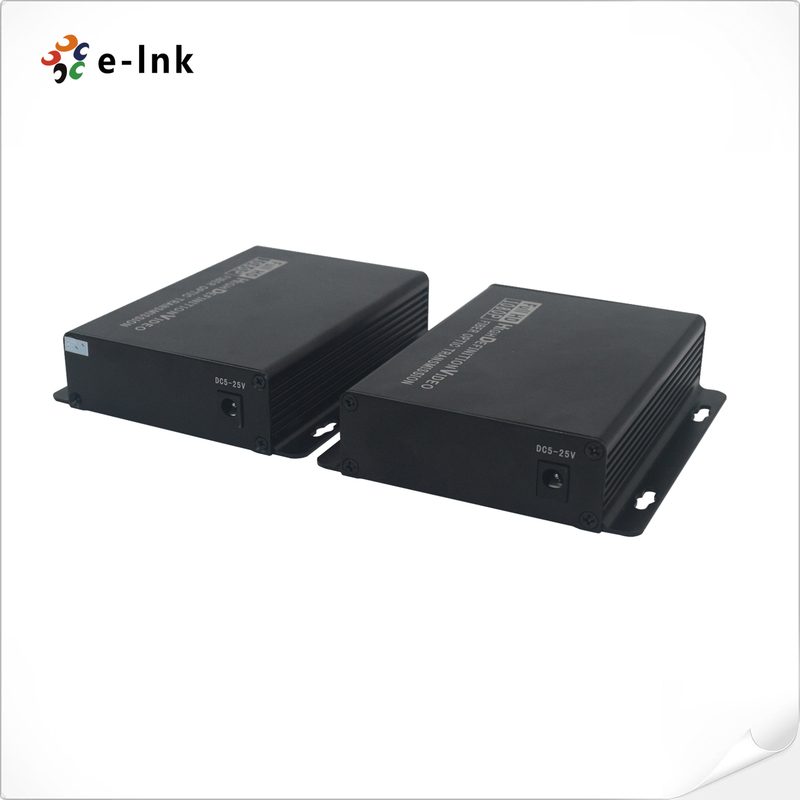

LNK-HD-110 & LNK-3G-110 सीरीज 3G/HD-SDI फाइबर कनवर्टर1-चैनल 3G का समर्थन करता है/HD-SDI वीडियो (ऑडियो एम्बेडेड) & रिवर्स RS422/485 डेटा फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित सिग्नल, और 3G पर स्थानीय रूप से सिग्नल की निगरानी करें/HD-SDI लूप आउटपुट। ई-लिंक 3G/HD-SDI फाइबर कनवर्टर पर वीडियो में 1080P 3G के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है/HD-SDI सिग्नल।
तकनीकी सूचकांक
|
फाइबर ऑप्टिकल इंटरफ़ेस |
|
|
फाइबर इंटरफ़ेस |
Sइम्प्लेक्स FC |
|
ट्रांसमिशन दूरी |
550m-20Km |
|
तरंग दैर्ध्य |
1310nm/1550nm |
|
वीडियो |
|
|
वीडियो इंटरफ़ेस |
BNC |
|
वीडियो इनपुट/आउटपुट प्रतिबाधा |
75Ω |
|
वीडियो इनपुट/आउटपुट वोल्टेज |
विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
|
वीडियो बिट्स दर |
अधिकतम 3.2Gb/s |
|
विभेदक लाभ (10%～90% APL) |
<1% |
|
वीडियो SDI मानक |
270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M3Gb/s मैपिंग(3G-SDI) |
|
|
SMPTE424M 3Gb/s सीरियल इंटरफ़ेस(3G-SDI) |
|
|
डेटा |
|
|
भौतिक इंटरफ़ेस |
औद्योगिक मानक पेंच टर्मिनल |
|
डेटा प्रकार |
RS422/RS485 रिवर्स दिशा |
|
आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200bps RS485 के लिए अधिकतम 57600bps |
|
BER |
<10ˉ9 |
|
विद्युत |
|
|
पावर एडाप्टर |
DC 5~25V |
|
बिजली की खपत |
<5W |
|
एलईडी संकेतक |
|
|
P/S |
बिजली की आपूर्ति |
|
DAT |
डेटा |
|
यांत्रिक |
|
|
आयाम (LxWxH) |
120 x 105 x 28 मिमी |
|
Wआठ |
0.43KG/जोड़ी |
|
आवरण |
एल्यूमीनियम केस |
|
माउंटिंग विकल्प |
वॉल-माउंट |
|
पर्यावरण |
|
|
कार्य करना तापमान |
-20℃～+70℃ |
|
भंडारण तापमान |
-40℃～+80℃ |
|
कार्य करना नमी |
0~95% |
|
MTBF |
≥100000 घंटे |
