उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
Model Number: LNK-M3G-SMB1V-20 Series
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Casing: |
Aluminum Case |
Mounting Options: |
Desktop |
Weight: |
100g/pair |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Casing: |
Aluminum Case |
Mounting Options: |
Desktop |
Weight: |
100g/pair |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
लाभ
►3G-SDI/HD-SDI/SD-SDI सिग्नल ऑटो पहचान, कोई मैनुअल चयन आवश्यक नहीं
► 120 किमी तक की ट्रांसमिशन दूरी
► CWDM तकनीक एक फाइबर पर 16(18) चैनलों तक के ट्रांसमिशन की अनुमति देती है
► SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N के अनुरूप
► DVB-ASI(EN50083-9) के अनुरूप
► एलईडी स्थिति का सुविधाजनक निर्देश। फाइबर लिंक संकेतक, पावर।
► पीसीबी बोर्ड पर्यावरण के अनुकूल है (Pb-मुक्त)
► स्थिर और विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए मल्टीलेयर डिज़ाइन वाला पीसीबी बोर्ड
अवलोकन

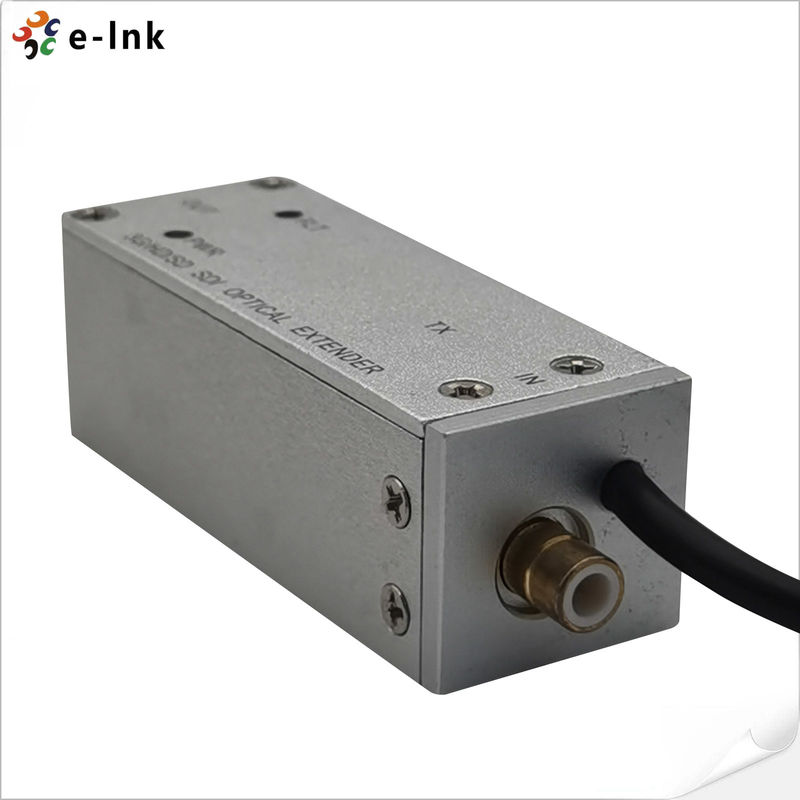

LNK-M3G-SMB1V-20 सीरीज3G-SDI/HD-SDI/SD-SDI माइक्रो एक्सटेंडर फाइबर ऑप्टिक ट्रांसमिशन सिस्टम जो एक 3G-SDI, HD-SDI, SD-SDI हाई डेफिनिशन डिजिटल वीडियो या एक DVB-ASI स्ट्रीम को एक सिंगल मोड या मल्टीमोड फाइबर के माध्यम से ट्रांसमिट करता है जो SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) मानकों का समर्थन करता है। अपनी उन्नत डिजिटल फाइबर ऑप्टिक ट्रांसमिशन तकनीक के साथ, कोई समायोजन आवश्यक नहीं है, सेटअप करना आसान है और संचालित करना आसान है। SDI माइक्रो एक्सटेंडर सीरीज कम बिजली की खपत के साथ 5V बिजली आपूर्ति का उपयोग करती है।
तकनीकी सूचकांक
|
SDI इनपुट |
|
|
वीडियो मानक |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
|
सिग्नल मानक |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
|
रिज़ॉल्यूशन |
10 बिट |
|
वी< |
एफएलटीइम्पेडेंस |
|
75Ωकनेक्टर |
एसएफपी |
|
एमबीएसडीआई आउटपुट |
वी800m |
|
वीp-p |
|
|
± |
10%राइज/फॉल टाइम<0.8nsHD-SDI जिटर<0.2UI(134ps)@100kHz, |
|
<1.0UI(673ps)@10Hz |
SDI जिटर |
|
<0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
इम्पेडेंस75Ω |
|
कनेक्टर |
एसएमबी |
|
ऑप्टिकल इंटरफ़ेस |
एसएफपी |
|
सिम्पलेक्स एलसी, 3,125Gbps। |
≤ |
|
120km ट्रांसमिशन दूरी |
|
|
मानक एसएम तरंग दैर्ध्य |
1310nm, 1550nmCWDM तरंग दैर्ध्य1270~1610nm, 20nm ग्रिड ITU-T के अनुसार |
|
तापमान सीमा |
0~70˚C |
|
विद्युत |
पावर |
|
5VDC, 1A |
खपत |
|
< |
|
|
5 |
डब्ल्यू |
|
एलईडी संकेतक |
एफएलटी100g/जोड़ाडेस्कटॉप |
|
एलआर |
|
|
फाइबर लिंक स्थिति (रिसीवर) |
पी |
|
डब्ल्यूआरपावर स्थिति |
यांत्रिक |
|
8 x 21 x 5 |
8 x 21 x 2 |
|
0 मिमी |
|
|
वजन |
100g/जोड़ाआवरण℃माउंटिंग विकल्प |
|
डेस्कटॉपपर्यावरण |
कार्य तापमान |
|
- |
2 |
|
0 |
℃～ |
|
+ |
|
|
7 |
0℃आदेश देने की जानकारीएमटीबीएफ℃～+8आदेश देने की जानकारीमॉडल |
|
कार्यकारी आर्द्रता |
0~95%एमटीबीएफ≥100000 घंटेआदेश देने की जानकारीमॉडल |
|
विवरण |
LNK-M3G-SMB1V-20 |
|
SMB 3G/HD/SD-SDI ऑप्टिकल माइक्रो-एक्सटेंडर, 1310/1550nm, सिम्पलेक्स एलसी, सिंगल मोड, 20KM जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जो जोड़ों द्वारा उपयोग किया जाता है |
अनुप्रयोग |
|
|
|
|
|
|
वीडियो
