उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
मॉडल संख्या: LNK-M12G-1V1T1D-20
दस्तावेज: E-link LNK-M12G-1V Mini 12G....0.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: $25-369
पैकेजिंग विवरण: कार्टन पैकेजिंग
प्रसव के समय: 3-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 पीसी/महीना
आयाम (LxWxH): |
80 x 40 x 20 (मिमी) |
इनपुट: |
BNC पर 1 x 12G-SDI |
शक्ति: |
5-15 वीडीसी |
बिजली की खपत: |
2 W (अधिकतम) |
परिचालन तापमान: |
-40°C~80°C |
भंडारण तापमान: |
-40°C~85°C |
आयाम (LxWxH): |
80 x 40 x 20 (मिमी) |
इनपुट: |
BNC पर 1 x 12G-SDI |
शक्ति: |
5-15 वीडीसी |
बिजली की खपत: |
2 W (अधिकतम) |
परिचालन तापमान: |
-40°C~80°C |
भंडारण तापमान: |
-40°C~85°C |
लाभ
►प्रत्येक SDI चैनल में 8-चैनल ऑडियो एम्बेडेड शामिल है
►सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल तुल्यकरण
►ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD) का समर्थन करता है
►एकीकृत रीक्लॉकर 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps या डिवाइड-बाय-1.001 सबरेट और 270 Mbps की SMPTE दरों पर लॉक करता है
►12G/6G/3G-SDI कैमरा सिस्टम के साथ सीधे संगत
►कम से कम 10 किमी (6.2 मील), 80 किमी तक लंबी ट्रांसमिशन क्षमता
►टैली और बैकवर्ड RS485 का समर्थन करता है
►हॉट स्वैपिंग और हॉट प्लगिंग का समर्थन करता है
►पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण;
►सुपर ऑप्टिक डायनेमिक रेंज और समायोजन से मुक्त;
►फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
► 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P का समर्थन करता है।
अवलोकन

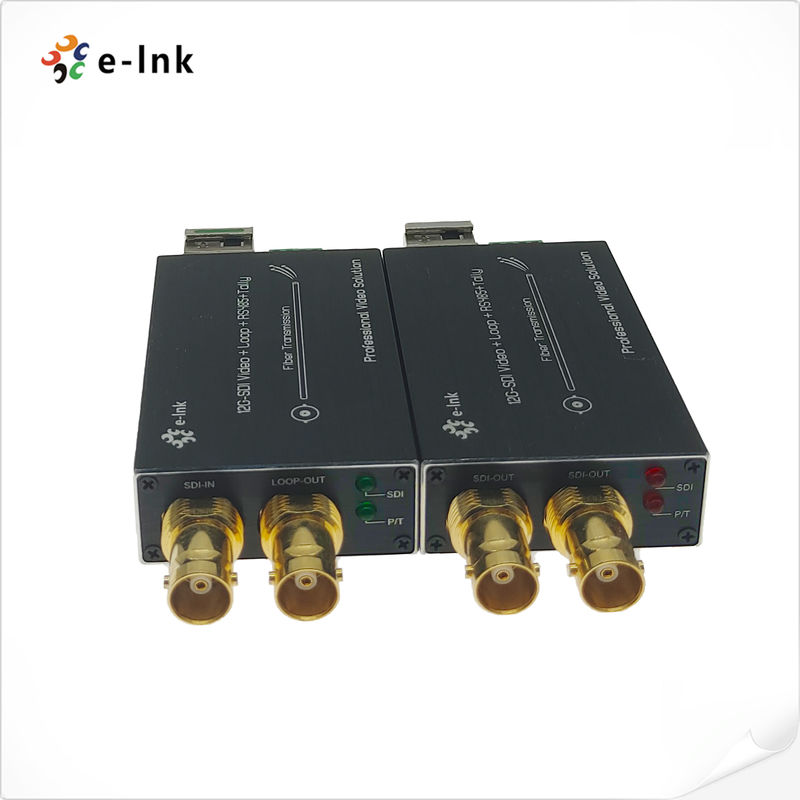

LNK-M12G-1V1T1D सीरीजमिनी-टाइप 12G-SDI फाइबर कनवर्टर 1Ch 12G वीडियो (ऑडियो एम्बेडेड), 1Ch टैली सिग्नल और 1Ch बैकवर्ड RS485 का समर्थन करता है जिसे फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित किया जाता है, और 12G लूप आउटपुट पर स्थानीय रूप से सिग्नल की निगरानी करता है। ई-लिंक 12G वीडियो ओवर फाइबर कन्वर्टर्स में HDTV 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
तकनीकी सूचकांक
|
स्वरूप |
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD) का समर्थन करता है |
|
संगत |
DVB-ASI और AES10 (MADI) के साथ संगत |
|
इनपुट |
BNC पर 1 x 12G-SDI |
|
आउटपुट |
1 x LC ऑप्टिकल फाइबर |
|
BNC पर 1 x 12G-SDI लूप-आउट |
|
|
समर्थित रिज़ॉल्यूशन |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
रिज़ॉल्यूशन रेंज |
3840*2160@60Hz |
|
इनपुट केबल विनिर्देश |
≤70m@12G SDI बेल्डेन 1694A |
|
आउटपुट केबल विनिर्देश |
≤70m@12G SDI बेल्डेन 1694A |
|
डेटा प्रकार |
बैकवर्ड टैली |
|
डेटा प्रकार |
बैकवर्ड RS485 |
|
ऑप्टिकल ट्रांसमिशन बैंडविड्थ |
270MHz～12GHz |
|
पावर |
5-15 VDC |
|
बिजली की खपत |
2 W (अधिकतम) |
|
आयाम (LxWxH) |
80 x 40 x 20 (मिमी) |
|
भंडारणतापमान |
-40℃～80℃ |
|
ऑपरेटिंग तापमान |
-40℃～85℃ |
आदेश जानकारी
|
मॉडल |
विवरण |
|
LNK-M12G-1V1T1D-20 |
मिनी-टाइप12G-SDI से फाइबर कनवर्टर टैली के साथ, रिवर्स RS485और लूप आउट, SMF, LC फाइबर कनेक्टर20KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
