उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
Model Number: LNK-3G8V10GE
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
483 x 270 x 45mm (19inch 1U) |
Weight: |
8KG/pair |
Casing: |
Metal Case |
Mounting Options: |
Rack-mount |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
483 x 270 x 45mm (19inch 1U) |
Weight: |
8KG/pair |
Casing: |
Metal Case |
Mounting Options: |
Rack-mount |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
लाभ
► एक फाइबर पर एम्बेडेड ऑडियो के साथ 8Ch 3G-SDI/ASI वीडियो और 10G ईथरनेट
► HD-SDI, SD-SDI, DVB-AST के साथ संगत
► 19.4Mb/s से 2.97Gb/s तक बैंडविड्थ रेंज
► SMPTE 424M (2.97Gb/s) क्लॉक रिकवरी
► डिजिटल वीडियो ट्रांसमिशन के लिए सभी लोकप्रिय मानकों का समर्थन करें जैसे कि SMPTE 424M, SMPTE 292M, और SMPTE 259M, SMPTE 297M क्रमशः 3G-SDI, HD-SDI, SD-SDI, ASI पर काम कर रहे हैं
► बिल्ट-इन CWDM सिस्टम, प्रत्येक पथ के लिए SFP मॉड्यूल
► डेटा दर का पता लगाने के आधार पर स्वचालित केबल इक्वलाइजेशन का समर्थन करें
► LED स्थिति संकेतक महत्वपूर्ण मापदंडों की निगरानी करते हैं
अवलोकन

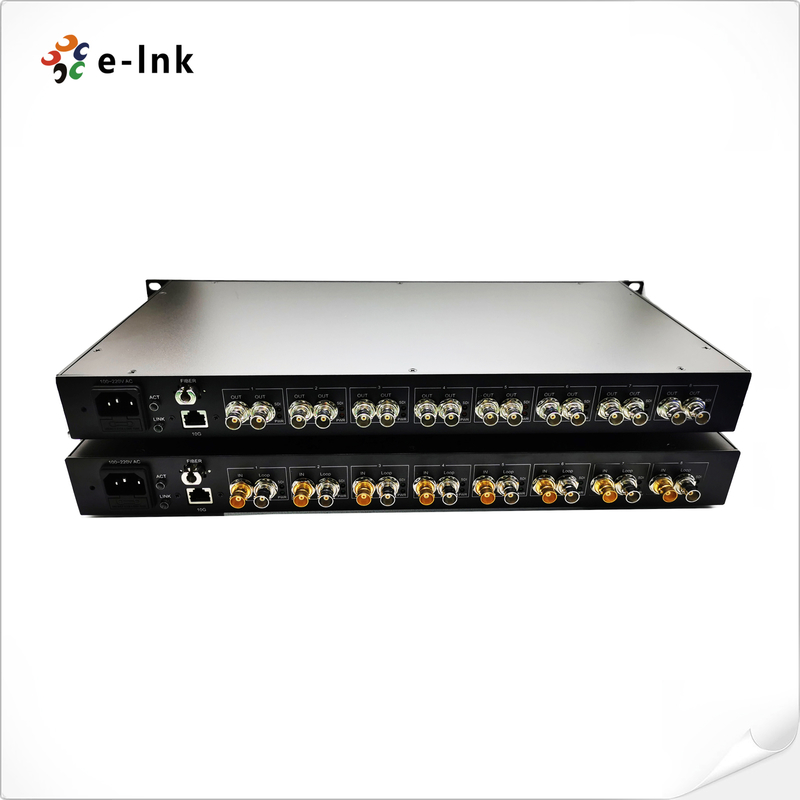

E-link LNK-3G8V10GE 3G-SDI और ईथरनेट फाइबर एक्सटेंडर सिंगल मोड ऑप्टिकल केबलों पर एक 3G-SDI चैनल के साथ 10G ईथरनेट IP चैनलों का ट्रांसमिशन प्रदान करता है। यह SDI और IP से ऑप्टिकल फाइबर कनवर्टर वास्तविक समय में उच्च ऑप्टिकल प्रदर्शन और शानदार HD वीडियो प्रोसेसिंग को सक्षम बनाता है। IP इंटरफेस सभी आधुनिक उच्च-अंत नेटवर्किंग सिस्टम के साथ मापनीयता और संगतता को नाटकीय रूप से बढ़ा सकते हैं।
चूंकि ऑप्टिकल सिग्नल विद्युत चुम्बकीय शोर से प्रभावित नहीं होते हैं, इसलिए LNK-3G8V10GE आपके सिस्टम को अधिक विश्वसनीय और सुरक्षित बनाता है। यह किसी भी HD निगरानी प्रणाली या लाइव प्रसारण अनुप्रयोग के लिए एक अच्छा समाधान है। सभी बातों पर विचार करते हुए, LNK-3G8V10GE पारंपरिक कोएक्स CCTV या प्रसारण प्रणाली की सीमाओं को पूरी तरह से नए स्तर पर ले जाता है और आपको ट्रांसमिशन दूरी को 20km (वैकल्पिक 40/60/80km) तक बढ़ाने की अनुमति देता है।
तकनीकी सूचकांक
|
फाइबर ऑप्टिकल इंटरफ़ेस |
|
|
फाइबर इंटरफ़ेस |
Sइम्प्लेक्स LC |
|
ट्रांसमिशन दूरी |
20Km |
|
तरंग दैर्ध्य |
1310nm/1550nm |
|
वीडियो |
|
|
वीडियो इंटरफ़ेस |
BNC |
|
वीडियो इनपुट/आउटपुट प्रतिबाधा |
75Ω |
|
वीडियो इनपुट/आउटपुट वोल्टेज |
विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
|
वीडियो बिट्स दर |
अधिकतम 3.2Gb/s |
|
विभेदक लाभ (10%～90% APL) |
<1% |
|
वीडियो SDI मानक |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M3Gb/s मैपिंग(3G-SDI) |
|
|
SMPTE424M 3Gb/s सीरियल इंटरफ़ेस(3G-SDI) |
|
|
वीडियो इनपुट |
8 TX पर लूप आउट के साथ चैनल |
|
Video आउटपुट |
8 RX पर लूप आउट के साथ चैनल |
|
ईथरनेट |
|
|
मानक |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae 10Gbps ईथरनेट IEEE 802.3x फुल-डुप्लेक्स फ्लो कंट्रोल |
|
इंटरफ़ेस |
1 x 10G/5G/2.5G/1G/100BASE-T RJ45 |
|
कार्य करने का ढंग |
Aडिफ़ॉल्ट रूप से ऑटो-नेगोशिएशन |
|
विद्युत |
|
|
पावर इनपुट |
100VAC से 220VAC |
|
बिजली की खपत |
<12W |
|
एलईडी संकेतक |
|
|
PWR |
बिजली की आपूर्ति |
|
SDI 1~8 |
3G-SDI सिग्नल |
|
ACT |
RJ45 ईथरनेट सिग्नल |
|
LINK |
Lलिंक स्थिति |
|
यांत्रिक |
|
|
आयाम (LxWxH) |
483 x 270 x 45mm (19 इंच 1U) |
|
Weight |
8KG/जोड़ी |
|
आवरण |
धातु का केस |
|
माउंटिंग विकल्प |
रैक-माउंट |
|
पर्यावरण |
|
|
कार्य तापमान |
-20℃～+70℃ |
|
भंडारण तापमान |
-40℃～+80℃ |
|
कार्यकारी आर्द्रता |
0~95% |
|
MTBF |
≥100000 घंटे |
आदेश देने की जानकारी
|
मॉडल |
विवरण |
|
LNK-3G8V10GE |
8Ch 3G-SDI फाइबर कनवर्टर साथ 10G ईथरनेट और लूप आउट, SMF, LC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
आवेदन
वीडियो
