उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: CE
Model Number: LNK-GYH204GP-SFP
दस्तावेज: E-link LNK-GYH204GP-SFP Unm....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1pc
मूल्य: US$175-200/pc
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000000PCS/Month
Connector Type: |
4x10/100/1000Base-T PoE ports + 2x Gigabit SFP slots + 1 x 10/100/1000Base-T port |
PoE Ports: |
4 ports support PoE (Port 1-4 support UPoE Power Output: 60W. Total power is 240W) |
PoE Standard: |
Both IEEE 802.3af / IEEE 802.3at |
Bandwidth: |
128Gbps (non-blocking） |
Operating Temperature: |
-40°C ~ +85°C |
Warranty: |
5 years |
Connector Type: |
4x10/100/1000Base-T PoE ports + 2x Gigabit SFP slots + 1 x 10/100/1000Base-T port |
PoE Ports: |
4 ports support PoE (Port 1-4 support UPoE Power Output: 60W. Total power is 240W) |
PoE Standard: |
Both IEEE 802.3af / IEEE 802.3at |
Bandwidth: |
128Gbps (non-blocking） |
Operating Temperature: |
-40°C ~ +85°C |
Warranty: |
5 years |

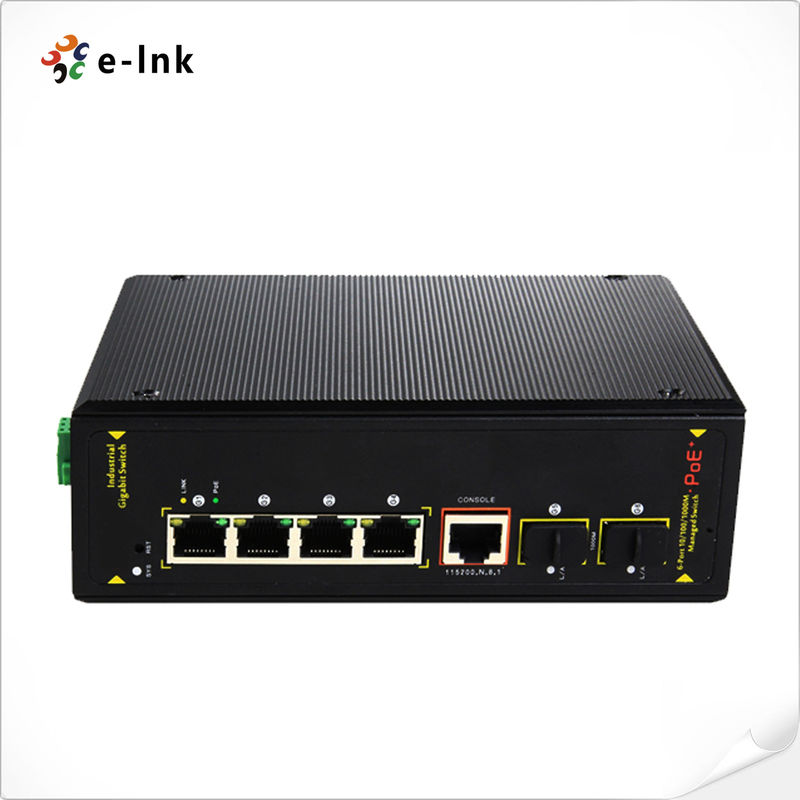

अप्रबंधित औद्योगिक PoE स्विच 4×60W UPoE + 2 SFP DIN-Rail गीगाबिट
उत्पाद का अवलोकन
दLNK-GYH204GP-SFP इंडस्ट्रियल गीगाबिट PoE+ स्विचउच्च शक्ति प्रदान करता है60W UPoE (इथरनेट पर सार्वभौमिक शक्ति)चार बंदरगाहों में,2 1000BASE-X SFP फाइबर स्लॉटमजबूत औद्योगिक नेटवर्क तैनाती के लिए।अप्रबंधित ईथरनेट स्विचअनुपालन करता हैIEEE 802.3af/at/bt (PoE++)मानकों, स्वचालित रूप से पहचान और अनुपालन पीडी (Powered Devices) तक बिजली250W कुल पीओई बजट.
प्रमुख विशेषताएं और लाभ
✅उच्च घनत्व PoE++ बिजली वितरण
4× गीगाबिट UPoE पोर्ट(60W प्रति बंदरगाह) बिजली-भूखे उपकरणों के लिए
250W कुल पीओई बजटकई का समर्थन करता हैपीटीजेड कैमरे, वाईफाई 6 एपी, औद्योगिक पीसी
स्वतः संवेदन802.3af/at/bt संगततागैर-पीओई उपकरण की रक्षा करता है
✅हाइब्रिड कॉपर/फाइबर कनेक्टिविटी
2× 1000BASE-X SFP स्लॉटके लिएमल्टी-मोड/सिंगल-मोड फाइबर अपलिंक
1 × अतिरिक्त गीगाबिट आरजे45 पोर्टनेटवर्क के विस्तार के लिए
नेटवर्क का विस्तारफाइबर के माध्यम से 120 किमीकठोर वातावरण में
✅औद्योगिक स्तर की विश्वसनीयता
-40°C से 75°C तक ऑपरेटिंग रेंजचरम परिस्थितियों के लिए
डीआईएन-रेल या दीवार घुड़सवारलचीली स्थापना के लिए
अधिभार संरक्षण (6kV)औरईएमआई परिरक्षणविद्युत शोर प्रतिरोध के लिए
4× गीगाबिट PoE+ पोर्ट (60W UPoE प्रति पोर्ट)वितरित करता हैIEEE 802.3af/at/bt- अनुरूप शक्तिजैसे उच्च मांग वाले उपकरणों के लिएपीटीजेड कैमरा, वाईफाई 6 पीए और औद्योगिक सेंसर.
1× गीगाबिट आरजे45 अपलिंक पोर्ट: नेटवर्क कनेक्टिविटी का विस्तार करता हैगैर-पीओई उपकरण.
2× 1000BASE-X एसएफपी स्लॉट: समर्थनसिंगल-मोड/मल्टी-मोड फाइबरके लिएलंबी दूरी (१२० किमी तक) और शोर प्रतिरोधी डेटा ट्रांसमिशन.
240W कुल पीओई बजट: शक्तियाँ अनेकउच्च-वाट के अंत बिंदुएक साथ।
अतिरिक्त दोहरी शक्ति इनपुट (12 ~ 48 वीडीसी): सुनिश्चित करता है24/7 अपटाइममहत्वपूर्ण अनुप्रयोगों में।
-40°C से 80°C ऑपरेटिंग रेंज: प्रतिरोध करता हैअत्यधिक तापमानबाहरी/औद्योगिक वातावरण में।
डीआईएन-रेल या वॉल-माउंटेबल: में लचीली स्थापनानियंत्रण कैबिनेट, यातायात कैबिनेट, या कठोर औद्योगिक सेटिंग्स.
6kV सर्ज प्रोटेक्शन और ईएमआई शील्डिंग: सुरक्षा करता हैविद्युत शोर और वोल्टेज के स्पाइक.
फैन रहित, कम बिजली वाला डिजाइन: चुपचाप संचालन के साथन्यूनतम ऊर्जा खपत.
ऑटो-सेंसिंग PoE डिटेक्शन: सुरक्षित शक्ति802.3af/at/bt उपकरणमैन्युअल विन्यास के बिना।
गैर-ब्लॉकिंग स्विचिंग आर्किटेक्चर: सुनिश्चित करता हैपूर्ण तार-गति थ्रूपुटविलंबता-संवेदनशील अनुप्रयोगों के लिए।
अनुप्रयोग परिदृश्य
औद्योगिक स्वचालन नेटवर्क
शक्ति और कनेक्टउच्च क्षमता वाले औद्योगिक उपकरण (पीएलसी, एचएमआई, विजन सिस्टम)के साथ60W UPoE प्रति पोर्ट
प्रदान करता हैशोर प्रतिरोधी फाइबर अपलिंक (1000BASE-X)के लिएकारखाने की मंजिल संचार रीढ़ की हड्डी
सहन करता हैकठोर वातावरण (-40°C से 80°C)मेंऑटोमोबाइल संयंत्र, रासायनिक संयंत्र
बाहरी निगरानी प्रणाली
उद्धारकर्ता60W PoE++तकपीटीजेड कैमरा, थर्मल इमेजिंग उपकरणऔरएआई निगरानी टर्मिनल
एसएफपी फाइबर पोर्टसक्षम करनालंबी दूरी के वीडियो प्रसारण (120 किमी)के लिएमेट्रो निगरानी नेटवर्क
डीआईएन-रेल माउंटिंगसूटयातायात कैबिनेट की स्थापनाआईटीएस अनुप्रयोगों में
स्मार्ट सिटी बुनियादी ढांचा
शक्तियाँआईओटी एज डिवाइस (पर्यावरण सेंसर, स्मार्ट लाइटिंग कंट्रोलर)
अतिरिक्त शक्ति इनपुटके लिए विश्वसनीयता सुनिश्चितमहत्वपूर्ण नगरपालिका नेटवर्क
6kV अधिभार संरक्षणसुरक्षा उपायबिजली के झटकेबाहरी उपयोग में
ऊर्जा और उपयोगिता संचार
संबंधदूरस्थ सबस्टेशन उपकरणके द्वाराफाइबर ऑप्टिक रीबोन लिंक
240W कुल पीओई बजटकई का समर्थन करता हैसौर/पवन संयंत्रों में फील्ड उपकरण
औद्योगिक ग्रेड के घटकमें विफलताओं को रोकनाअत्यधिक तापमान वाले वातावरण
परिवहन नेटवर्क
प्रदान करता हैरेल सिग्नलिंग प्रणालियों के लिए पावर+डेटाऔरसुरंग निगरानी उपकरण
पंखे के बिना संचालनधूल के संचय को रोकता हैभूमिगत रेल वातावरण
IEEE 802.3at/af अनुपालनके साथ सहकार्यता सुनिश्चित करता हैपरिवहन प्राधिकरण के मानक
तकनीकी लाभ सारांश
प्रोटोकॉल-पारदर्शी स्विचिंगके लिए < 1μs विलंबता बनाए रखता हैऔद्योगिक नियंत्रण प्रोटोकॉल
ऑटो-सेंसरिंग 60W UPoEके लिए अलग बिजली केबलों को समाप्त करता हैउच्च शक्ति वाले अंत बिंदु
दोहरे फाइबर विकल्प (MMF/SMF)दोनों का समर्थन करनाछोटी दूरी (550 मीटर) और लंबी दूरी (120 किमी) के लिंक
औद्योगिक प्रमाणनसमावेशीIEC 61850-3 बिजली सबस्टेशन के लिए
तकनीकी सूचकांक
| उत्पाद का नाम | 4-पोर्ट 10/100/1000T UPoE + 1-पोर्ट 10/100/1000T कंसोल + 2-पोर्ट 1000X SFP प्रबंधित स्विच (पोर्ट 1-4 समर्थन 60W PoE++) |
| कनेक्टर का प्रकार | 4x10/100/1000Base-T PoE पोर्ट + 2x गीगाबिट SFP स्लॉट + 1 x 10/100/1000Base-T पोर्ट |
| नेटवर्क मीडिया |
10BASE-T: Cat3/ 4/ 5 UTP (≤100m) 100BASE-TX: Cat5 या अधिक UTP (≤100m) 1000BASE-TX: Cat5 या अधिक UTP (≤100m) |
| बैंडविड्थ | 128Gbps (गैर-अवरोधक) |
| पैकेट अग्रेषण दर | 8.93Mbps@64बाइट्स |
| मैक पता तालिका | 8K |
| एमटीबीएफ | 539608 घंटे |
| अग्रेषण मोड | स्टोर-एंड-फॉरवर्ड |
| बफर मेमोरी | 4M |
| नेटवर्क प्रोटोकॉल |
IEEE 802.3i 10BASET IEEE 802.3u 100BASETX आईईईई 802.3x प्रवाह नियंत्रण IEEE802.3ab IEEE802.3z IEEE 802.3af /at |
| एलईडी डिस्प्ले | रनिंग लाइटः SYS, इंटरफेस लाइटः LINK, PoE, फाइबरः L/A |
| पीओई पोर्ट | 4 बंदरगाहों का समर्थन PoE (पोर्ट 1-4 का समर्थन UPoE पावर आउटपुटः 60W. कुल शक्ति 240W है) |
| पीओई मानक | दोनों IEEE 802.3af / IEEE 802.3at |
| आयाम | 165 x 148 x 54 मिमी (WxDxH) |
| संचरण दूरी | एसएफपी के आधार पर |
| कार्य वातावरण |
ऑपरेटिंग तापमानः -40°C ~ +85°C; भंडारण तापमानः -40°C ~ +85°C; सापेक्ष आर्द्रताः 5 ~ 95%, गैर संघनक |
| वारंटी | 5 साल की गारंटी |
अनुप्रयोग प्रदर्शन आरेख
