उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
Model Number: LNK-HF100DA Series
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Temperature: |
Operating: -20℃ ~ +70℃ |
Humidity: |
Operating: 5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Temperature: |
Operating: -20℃ ~ +70℃ |
Humidity: |
Operating: 5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
लाभ
► एकल फाइबर केबल पर 20 किमी तक HDMI वीडियो सिग्नल, RS232 और ऑडियो संचारित करता है;
► तक रिज़ॉल्यूशन का समर्थन करें1920*1200@60Hz ;
► विशेष समर्थन1600*1200 @60HZ;
► बाहरी द्वि-दिशात्मक स्टीरियो ऑडियो ट्रांसमिशन का समर्थन करें;
► HDMI 1.4B 3D और HDCP 1.2 मानक के साथ अनुपालन;
► सिंगल-पोर्ट HDMI 1.4b रिसीवर;
► उच्च संगतता, स्रोत और डिस्प्ले डिवाइस को ऑटो-मैच कर सकता है;
► बिल्ट-इन ऑटोमैटिक एडजस्टमेंट सिस्टम, छवि को स्मूथ, स्पष्ट और स्थिर बनाता है;
► बिल्ट-इन ESD सुरक्षा प्रणाली;
► स्थापित करने में आसान, प्लग एंड प्ले;
► EDID का समर्थन करें
अवलोकन

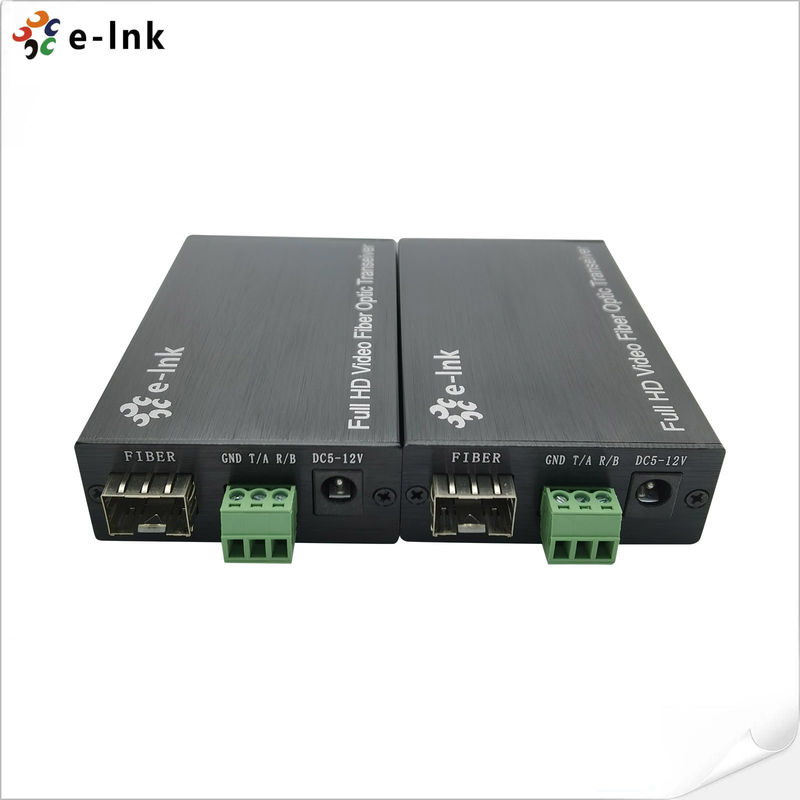

The LNK-HF100DA सीरीज़ HDMI फाइबर ऑप्टिक एक्सटेंडर एक फाइबर ऑप्टिक केबल पर HDMI, द्वि-दिशात्मक ऑडियो और RS232 का विस्तार प्रदान करता है, यह समर्थन करता है HDMI1.4 मोड, यह HDMI 1.4b, HDMI 1.4b 3D और HDCP 1.4 के साथ पूरी तरह से संगत है, उच्च रिज़ॉल्यूशन तक1920*1200@60Hz. एक्सटेंडर का उपयोग उच्च गुणवत्ता के साथ उच्च रिज़ॉल्यूशन के लंबी दूरी के ट्रांसमिशन की आवश्यकता वाले अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है, इसकी अच्छी स्थिरता और शक्तिशाली सुरक्षा के कारण।
तकनीकी सूचकांक
|
पैरामीटर |
विवरण |
|
|
वीडियो
|
मानक |
HDMI1.4B 3D; HDCP1.4 |
|
अधिकतम पिक्सेल घड़ी |
165MHz |
|
|
अधिकतम डेटा दर |
6.75Gbps |
|
|
Compliant |
1080P@50/59.95/60Hz,( अधिकतम 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, विशेष समर्थन 1600*1200 @60HZ |
|
|
कनेक्टर |
महिला HDMI टाइप A |
|
|
बाधा |
100Ω |
|
|
HDMI केबल रेंज |
||
|
ऑडियो |
इंटरफ़ेस |
3.5MM बाहरी स्टीरियो ऑडियो |
|
ट्रांसमीटर |
1Ch इनपुट + 1Ch आउटपुट |
|
|
रिसीवर |
1Ch इनपुट + 1Ch आउटपुट |
|
|
RS232 |
इंटरफ़ेस |
3-पिन टर्मिनल ब्लॉक |
|
बॉड दर |
≤115200bps |
|
|
ऑप्टिकल फाइबर |
इंटरफ़ेस |
SFP मॉडल – LC कनेक्टर |
|
फाइबर प्रकार |
सिंगल-मोड |
|
|
तरंग दैर्ध्य |
850nm/1310nm/1550nm |
|
|
इंटरफ़ेस बैंडविड्थ |
3Gbps |
|
|
संचरण दूरी |
ट्रांसमिशन@1920*1200@60Hz मल्टी-मोड फाइबर:<500M सिंगल-मोड फाइबर: 20km |
|
|
सूचकांकअन्य |
बिजली की आपूर्ति |
पावर एडाप्टर: DC 5~12V |
|
बिजली की खपत |
अधिकतम 4W |
|
|
तापमान |
ऑपरेटिंग: -20℃ ~ +70℃ |
|
|
नमी |
ऑपरेटिंग: 5% ~ 90% |
|
|
आयाम (LxWxH) |
92 x 57 x 23 (मिमी) |
|
आदेश देने की जानकारी
|
मॉडल |
विवरण |
|
LNK-HF100DA |
1Ch HDMI + 1Ch द्वि-दिशात्मक स्टीरियो ऑडियो + 1Ch RS232 फाइबर ऑप्टिक एक्सटेंडर पर, LC(SFP), मल्टी-मोड फाइबर, 500m, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जिसका उपयोग जोड़े द्वारा किया जाता है |
|
LNK-HF100DA-20 |
1Ch HDMI + 1Ch द्वि-दिशात्मक स्टीरियो ऑडियो + 1Ch RS232 फाइबर ऑप्टिक एक्सटेंडर पर, LC(SFP), Single-मोड फाइबर, 20km, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जिसका उपयोग जोड़े द्वारा किया जाता है |
तस्वीर
आवेदन
