उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: एलएनके-पीडीएच-ई4जी4-2एसएफपी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक इकाई
मूल्य: negotiable
पैकेजिंग विवरण: फाइबर मीडिया कन्वर्टर मानक पैकेज
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000 पीसी / माह
टुकड़ा वजन: |
3 किलो |
आयाम (एल × डब्ल्यू × एच): |
19 इंच 1U 485X138X44mm (WXDXH) |
बिजली की आपूर्ति: |
एसी 180 वी ~ 260 वी; डीसी -48 वी; डीसी + 24 वी |
परिचालन तापमान: |
-10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस |
टुकड़ा वजन: |
3 किलो |
आयाम (एल × डब्ल्यू × एच): |
19 इंच 1U 485X138X44mm (WXDXH) |
बिजली की आपूर्ति: |
एसी 180 वी ~ 260 वी; डीसी -48 वी; डीसी + 24 वी |
परिचालन तापमान: |
-10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस |
वेव लेंथ 820nm एचडीएमआई ओवर फाइबर ऑप्टिक एक्सटेंडर मल्टी मोड फाइबर

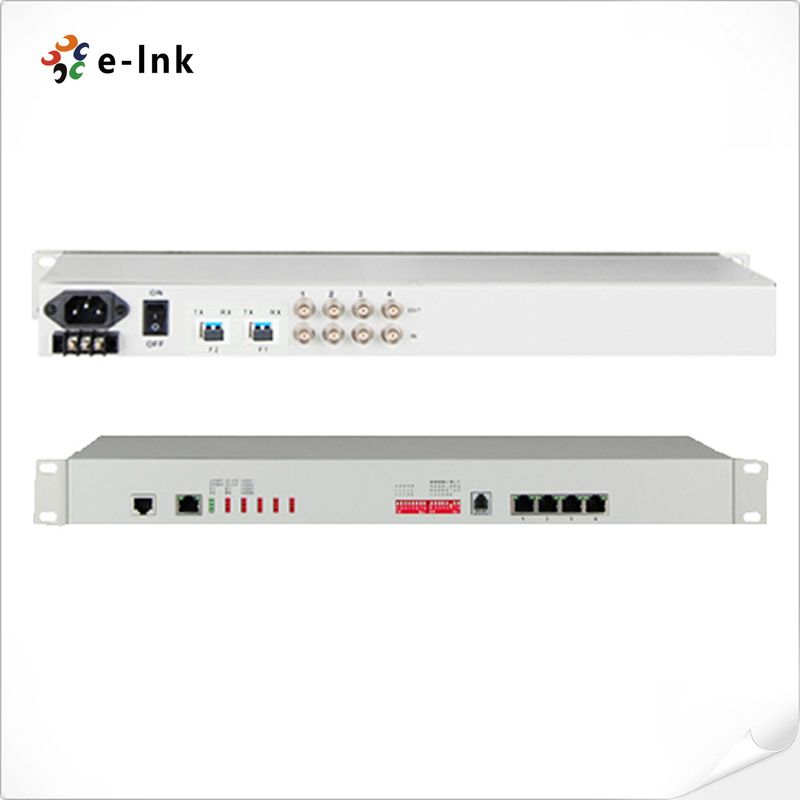

4E1 + 4GE 1+1 फाइबर पीडीएच मल्टीप्लेक्सर
एचडीएमआई फाइबर एक्सटेंडर के फायदे
· स्व-कॉपीराइट आईसी पर आधारित
· मॉड्यूलर चौड़ा गतिशील ऑप्टिकल डिटेक्टर
· डिवाइस मास्टर ऑप्टिकल फाइबर इंटरफ़ेस और बैकअप ऑप्टिकल फाइबर इंटरफ़ेस प्रदान करता है, दोहरी ऑप्टिकल पोर्ट बैकअप फ़ंक्शन यह सुनिश्चित करता है कि काम कभी नहीं टूटेगा
· ईथरनेट इंटरफ़ेस दर 10M/100/1000M है, आधा/पूर्ण डुप्लेक्स ऑटो- बातचीत
· 4 चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, वीएलएएन का समर्थन करता है, 4 चैनल लॉजिकल आइसोलेशन पर सेट कर सकता है
· E1 इंटरफेस G.703 का अनुपालन करता है, डिजिटल क्लॉक रिकवरी और स्मूथ फेज-लॉक तकनीक को अपनाता है
· 1 चैनल पीसीएम डिजिटल बिजनेस फोन (वैकल्पिक)
· जब ऑप्टिकल सिग्नल खोता है, तो यह पता लगा सकता है कि रिमोट डिवाइस बंद है या फाइबर डिस्कनेक्ट हो गया है, और एलईडी द्वारा अलार्म इंगित करता है
· स्थानीय डिवाइस रिमोट डिवाइस के काम करने की स्थिति को देख सकता है
· 2 विस्तार इंटरफ़ेस प्रदान करें, आप RS232/RS485/RS422/मैनचेस्टर कोड जैसे 1~2चैनल अतुल्यकालिक डेटा का विस्तार कर सकते हैं;
· 1~2चैनल आवाज, 1~4चैनल स्विच, या दो/चार लाइन ऑडियो वगैरह
· दूरस्थ इंटरफ़ेस लूप बैक को कमांड प्रदान करें, लाइन रखरखाव को आसान बनाएं
· संचरण दूरी बिना किसी रुकावट के 2-120 किमी तक है
· AC 220V, DC-48V, DC24V वैकल्पिक हो सकते हैं
· DC-48V/DC24V बिजली की आपूर्ति ध्रुवीयता का पता लगाने का कार्य, ध्रुवीयता-मुक्त
तकनीकी सूचकांक
| पैरामीटर | विनिर्देश |
| रेशा | |
| मल्टी-मोड फाइबर | |
| फाइबर प्रकार | 50/125um, 62.5/125um |
| अधिकतम संचरण दूरी | 5Km @ 62.5 / 125um सिंगल मोड फाइबर, क्षीणन (3dbm/किमी) तरंग लंबाई: 820nm |
| पावर संचारित करना | -12dBm (न्यूनतम) ~-9dBm (अधिकतम) |
| रिसीवर संवेदनशीलता | -28dBm (न्यूनतम) |
| बजट को लिंक करें | 16dBm |
| सिंगल-मोड फाइबर | |
| फाइबर प्रकार | 8/125um, 9/125um |
| अधिकतम संचरण दूरी | 40 किमी |
| संचरण दूरी | 40Km @ 9 / 125um सिंगल मोड फाइबर, क्षीणन (0.35dbm/km) |
| लहर की लंबाई | 1310 एनएम |
| पावर संचारित करना | -9dBm (न्यूनतम) ~-8dBm (अधिकतम) |
| रिसीवर संवेदनशीलता | -27dBm (न्यूनतम) |
| बजट को लिंक करें | 18dBm |
| ई1 इंटरफ़ेस | |
| इंटरफ़ेस मानक | प्रोटोकॉल G.703 का अनुपालन करें |
| इंटरफ़ेस दर | एन * 64 केबीपीएस ± 50 पीपीएम |
| इंटरफ़ेस कोड | HDB3 |
| E1 प्रतिबाधा: | 75Ω (असंतुलन), 120Ω (संतुलन) |
| घबराना सहनशीलता | प्रोटोकॉल G.742 और G.823 के अनुसार |
| अनुमत क्षीणन | 0 ~ 6dBm |
| ईथरनेटमैंइंटरफेस (10/100एम) | |
| इंटरफ़ेस दर | 10/100/1000 एमबीपीएस, आधा/पूर्ण डुप्लेक्स ऑटो-बातचीत |
| इंटरफ़ेस मानक | IEEE 802.3, IEEE 802.1Q (VLAN) के साथ संगत |
| मैक पता क्षमता | 4096 |
| योजक | RJ45, Auto-MDIX को सपोर्ट करता है |
| शक्ति | |
| बिजली की आपूर्ति | एसी 180 वी ~ 260 वी; डीसी -48 वी; डीसी + 24 वी |
| बिजली की खपत | ≤10W |
| आयाम | |
| उत्पाद का आकार | 19 इंच 1U 485X138X44mm (WXDXH) |
| सरल पैकेजिंग | 522X198X82mm (डब्ल्यूएक्सडीएक्सएच) |
| टुकड़ा वजन | 3 किलो |
| काम का माहौल | |
| वर्किंग टेम्परेचर | -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस |
| कार्य आर्द्रता | 5% ~ 95% (कोई संक्षेपण नहीं) |
| भंडारण तापमान | -40 डिग्री सेल्सियस ~ 80 डिग्री सेल्सियस |
| भंडारण आर्द्रता | 5% ~ 95% (कोई संक्षेपण नहीं) |
अवलोकन
यह डिवाइस 1-4 चैनल E1 इंटरफ़ेस, मास्टर ऑप्टिकल फाइबर इंटरफ़ेस और बैकअप ऑप्टिकल फाइबर इंटरफ़ेस, 1-4 चैनल 10M/100/1000M ईथरनेट इंटरफ़ेस (लाइन रेट 1000M) और 2 विस्तार इंटरफ़ेस प्रदान करता है।4 चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, वीएलएएन का समर्थन कर सकता है।2 विस्तार इंटरफ़ेस का उपयोग RS232 / RS485 / RS422 अतुल्यकालिक डेटा, वॉयस सिग्नल, 2/4 लाइन E&M ऑडियो सिग्नल, स्विच सिग्नल, ईथरनेट सिग्नल (बैंडविड्थ 2M) के ट्रांसमिशन चैनल के रूप में किया जा सकता है।यह बहुत लचीला होता है।इसमें अलार्म फंक्शन है।काम विश्वसनीय, स्थिर और कम बिजली की खपत, उच्च एकीकरण, छोटे आकार का है।
