उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: ISO9001 / CE / RoHS / FCC
Model Number: LNK-HF100DA Series
दस्तावेज: E-link LNK-HF100DA HDMI+Bid....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1pair
मूल्य: $25-369
Packaging Details: HDMI Fiber EXtender Standard Carton Packaging
Delivery Time: 1-3working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000000pairs/Month
Connector: |
Female HDMI type A |
Audio Interface: |
3.5mm earphone seat |
Casing: |
Aluminum Case |
Wavelength: |
850nm/1310nm/1550nm |
Operating Temperature: |
-20℃ ~ +70℃ |
Dimensions (WxDxH): |
92 x 57 x 23 (mm) |
Connector: |
Female HDMI type A |
Audio Interface: |
3.5mm earphone seat |
Casing: |
Aluminum Case |
Wavelength: |
850nm/1310nm/1550nm |
Operating Temperature: |
-20℃ ~ +70℃ |
Dimensions (WxDxH): |
92 x 57 x 23 (mm) |

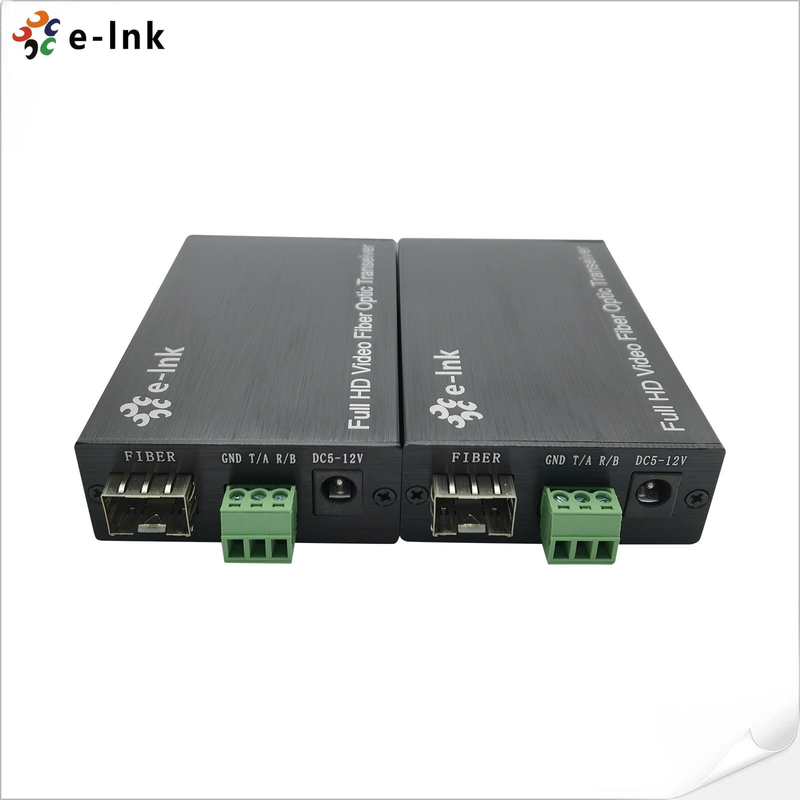

1Ch HDMI + 1Ch द्वि-दिशात्मक स्टीरियो ऑडियो + 1Ch RS232 फाइबर ऑप्टिक एक्सटेंडर पर 20km
उत्पाद अवलोकन
The LNK-HF100DA सीरीज फाइबर ऑप्टिक एक्सटेंडर प्रदान करता है ट्रिपल-सिग्नल ट्रांसमिशन (HDMI + स्टीरियो ऑडियो + RS232 नियंत्रण) पर एकल फाइबर ऑप्टिक केबल, प्रदान करना अति-लंबी दूरी का AV विस्तार के साथ शून्य सिग्नल गिरावट. यह पेशेवर-ग्रेड एक्सटेंडर का समर्थन करता हैपूर्ण HD 1920x1200@60Hz रिज़ॉल्यूशन बनाए रखते हुए HDCP 1.4 अनुपालन और HDMI 1.4b/3D संगतता, यह इसके लिए आदर्श बनाता है मिशन-क्रिटिकल AV इंस्टॉलेशन जहां सिग्नल अखंडता सर्वोपरि है।
मुख्य विशेषताएं और लाभ
✅ मल्टी-सिग्नल फाइबर ऑप्टिक ट्रांसमिशन
HDMI 1.4b वीडियो 3D समर्थन के साथ
द्वि-दिशात्मक स्टीरियो ऑडियो (2.0CH)
RS232 सीरियल कंट्रोल चैनल
सिंगल-फाइबर समाधान केबल क्लटर को कम करता है
✅ प्रीमियम वीडियो प्रदर्शन
1920x1200@60Hz अधिकतम रिज़ॉल्यूशन
गहरा रंग समर्थन (24/30/36-बिट)
ऑटो EDID प्रबंधन डिस्प्ले संगतता के लिए
HDCP 1.4 अनुरूप सुरक्षित सामग्री के लिए
✅ लंबी दूरी की विश्वसनीयता
फाइबर ऑप्टिक ट्रांसमिशन EMI/RFI हस्तक्षेप को समाप्त करता है
सिंगल-मोड फाइबर का समर्थन करता है (20km तक+)
सिग्नल पुनर्जनन हानि रहित विस्तार के लिए
✅ पेशेवर अनुप्रयोग
✔ ब्रॉडकास्ट स्टूडियो ✔ डिजिटल साइनेज नेटवर्क
✔ कमांड और नियंत्रण केंद्र ✔ लाइव इवेंट प्रोडक्शन
✔ मेडिकल इमेजिंग सिस्टम ✔ औद्योगिक AV सिस्टम
तकनीकी अनुपालन
HDMI 1.4b अनुरूप
HDCP 1.4 समर्थित
CE/FCC/RoHS प्रमाणित
फाइबर ऑप्टिक सुरक्षा: IEC 60825-1
HDMI + स्टीरियो ऑडियो + RS232 पर सिंगल फाइबर केबल
अति-लंबी दूरी का विस्तार: तक 20km (सिंगल-मोड फाइबर)
शून्य विलंबता, असम्पीडित सिग्नल ट्रांसमिशन
अधिकतम रिज़ॉल्यूशन: 1920×1200@60Hz
विशिष्ट समर्थन: पेशेवर डिस्प्ले के लिए 1600×1200@60Hz
HDMI 1.4b अनुरूप के साथ 3D और HDCP 1.2 समर्थन
गहरा रंग और HDR पास-थ्रू (वैकल्पिक)
द्वि-दिशात्मक स्टीरियो ऑडियो (2.0CH) सिंक्रनाइज़ AV के लिए
RS232 सीरियल नियंत्रण रिमोट डिवाइस प्रबंधन के लिए
EDID प्रबंधन स्वचालित स्रोत-डिस्प्ले मिलान के लिए
अंतर्निहित ऑटो-एडजस्टमेंट सिस्टम के लिए चिकना, स्थिर वीडियो
ESD सुरक्षा (8KV+) सर्ज प्रतिरोध के लिए
प्लग-एंड-प्ले सेटअप (कोई ड्राइवर आवश्यक नहीं)
फाइबर ऑप्टिक प्रतिरक्षा से EMI/RFI हस्तक्षेप
विस्तृत ऑपरेटिंग तापमान रेंज कठोर वातावरण के लिए
रैक-माउंटेबल डिज़ाइन AV रैक और नियंत्रण कक्षों के लिए
पेशेवर अनुप्रयोग परिदृश्य
1. प्रसारण और पेशेवर AV सिस्टम
स्टूडियो उत्पादन सुविधाएं जिसमें असम्पीडित 3G-SDI/HDMI सिग्नल वितरण की आवश्यकता होती है
OB वैन रूटिंग सिस्टम लाइव इवेंट प्रोडक्शन के लिए
डिजिटल सिनेमा प्रोजेक्शन सिस्टम लंबी दूरी के फाइबर लिंक के साथ
पोस्ट-प्रोडक्शन सुइट्स जिसमें फ्रेम-सटीक निगरानी की आवश्यकता होती है
2. कमांड और नियंत्रण वातावरण
एयर ट्रैफिक कंट्रोल टावर मिशन-क्रिटिकल डिस्प्ले के साथ
सैन्य कमान केंद्र सुरक्षित सिग्नल ट्रांसमिशन की आवश्यकता होती है
उपयोगिता ग्रिड निगरानी SCADA एकीकरण वाले सिस्टम
आपातकालीन संचालन केंद्र अनावश्यक AV रूटिंग के साथ
3. चिकित्सा और वैज्ञानिक इमेजिंग
DICOM-अनुपालक नैदानिक डिस्प्ले रेडियोलॉजी के लिए
सर्जिकल थिएटर विज़ुअलाइज़ेशन सिस्टम
इलेक्ट्रॉन माइक्रोस्कोप निगरानी सटीक समय के साथ
प्रयोगशाला उपकरण वीडियो कैप्चर
4. परिवहन अवसंरचना
एयरपोर्ट फ्लाइट इंफॉर्मेशन डिस्प्ले
रेलवे सिग्नलिंग कंट्रोल रूम (EN 50155 अनुरूप)
इंटेलिजेंट ट्रैफिक मैनेजमेंट केंद्र
हार्बर वेसल ट्रैफिक सिस्टम
5. औद्योगिक स्वचालन
पेट्रोकेमिकल प्लांट में प्रक्रिया नियंत्रण विज़ुअलाइज़ेशन
विनिर्माण के लिए गुणवत्ता आश्वासन निगरानी
रोबोटिक सेल पर्यवेक्षण वास्तविक समय प्रतिक्रिया के साथ
HMI विस्तार वर्गीकृत क्षेत्रों में
तकनीकी लाभ:
✔ ट्रिपल-सिग्नल ट्रांसमिशन: सिंगल फाइबर पर वीडियो+ऑडियो+नियंत्रण
✔ सैन्य-ग्रेड विश्वसनीयता: ऑप्टिकल अतिरेक के साथ 20km SMF पहुंच
✔ सटीक समय: <100ns skew for genlocked systems
✔ सुरक्षित ट्रांसमिशन: TEMPEST खतरों के लिए फाइबर-ऑप्टिक प्रतिरक्षा
तकनीकी सूचकांक
| पैरामीटर | विवरण | |
|
वीडियो |
मानक | HDMI1.4B 3D; HDCP1.4 |
| अधिकतम पिक्सेल घड़ी | 165MHz | |
| अधिकतम डेटा दर | 6.75Gbps | |
| अनुपालक |
1080P@50/59.95/60Hz,( अधिकतम 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, 720P@23.98/24/29.97/30Hz, 720P@50/59.94/60Hz विशेष समर्थन 1600*1200 @60HZ |
|
| कनेक्टर | महिला HDMI प्रकार A | |
| बाधा | 100Ω | |
| HDMI केबल रेंज | <5 मीटर (रिज़ॉल्यूशन 1920*1200@60Hz तक) | |
| ऑडियो | इंटरफ़ेस | 3.5MM बाहरी स्टीरियो ऑडियो |
| ट्रांसमीटर | 1Ch इनपुट + 1Ch आउटपुट | |
| रिसीवर | 1Ch इनपुट + 1Ch आउटपुट | |
| RS232 | इंटरफ़ेस | 3-पिन टर्मिनल ब्लॉक |
| बॉड दर | ≤115200bps | |
| ऑप्टिकल फाइबर | इंटरफ़ेस | SFP मॉडल – LC कनेक्टर |
| फाइबर प्रकार | सिंगल-मोड | |
| तरंग दैर्ध्य | 850nm/1310nm/1550nm | |
| इंटरफ़ेस बैंडविड्थ | 3Gbps | |
| संचरण दूरी |
ट्रांसमिशन@1920*1200@60Hz मल्टी-मोड फाइबर: <500M सिंगल-मोड फाइबर: 20km |
|
| इंडेक्सअन्य | बिजली की आपूर्ति | पावर एडाप्टर: DC 5~12V |
| बिजली की खपत | अधिकतम 4W | |
| तापमान | ऑपरेटिंग: -20℃ ~ +70℃ | |
| नमी | ऑपरेटिंग: 5% ~ 90% | |
| आयाम (LxWxH) | 92 x 57 x 23 (मिमी) | |
ऑर्डरिंग जानकारी
| मॉडल | विवरण |
| LNK-HF100DA | 1Ch HDMI + 1Ch द्वि-दिशात्मक स्टीरियो ऑडियो + 1Ch RS232 फाइबर ऑप्टिक एक्सटेंडर पर, LC(SFP), मल्टी-मोड फाइबर, 500m, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जिसका उपयोग जोड़े द्वारा किया जाता है |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch द्वि-दिशात्मक स्टीरियो ऑडियो + 1Ch RS232 फाइबर ऑप्टिक एक्सटेंडर पर, LC(SFP), सिंगल-मोड फाइबर, 20km, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जिसका उपयोग जोड़े द्वारा किया जाता है |
