उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE, RoHS, FCC, ISO9001
मॉडल संख्या: एलएनके-डीटीएस050-टी
दस्तावेज: E-link HD-SDI Video Extende....0.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: $25-369
पैकेजिंग विवरण: औद्योगिक पीओई स्विच मानक कार्टन पैकेजिंग
प्रसव के समय: 7-10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100000pcs/महीना
परिचालन तापमान:: |
-10 ° C ~ 60 ° C / 14 ° F ~ 140 ° F |
बिजली की आपूर्ति: |
DC12V/1A |
बिजली की खपत: |
2.5W (TX और RX) |
आयाम: |
98 x 65 x 28 मिमी / 3.85x 2.55 x 1.1 इंच |
मानक समर्थित: |
एसएमपीटीई 259एम (270एमबी/एस), एसएमपीटीई 292एम |
रफ़्तार: |
270 एमबी/एस, 1.485 जीबी/एस (स्वचालित चयन) |
परिचालन तापमान:: |
-10 ° C ~ 60 ° C / 14 ° F ~ 140 ° F |
बिजली की आपूर्ति: |
DC12V/1A |
बिजली की खपत: |
2.5W (TX और RX) |
आयाम: |
98 x 65 x 28 मिमी / 3.85x 2.55 x 1.1 इंच |
मानक समर्थित: |
एसएमपीटीई 259एम (270एमबी/एस), एसएमपीटीई 292एम |
रफ़्तार: |
270 एमबी/एस, 1.485 जीबी/एस (स्वचालित चयन) |
उत्पाद के लाभ
· SDI मानक: HD-SDI, SD-SDI
· CAT5e केबल के माध्यम से 50m / 160ft तक
· CAT6 केबल के माध्यम से 60m / 200ft तक
· SDI-SMPTE 259M-C (270Mbps) का समर्थन करता है;
· HD-SDI-SMPTE 292M (1.485, 1.485 / 1.001 Gbps)
· एलईडी डायग्नोस्टिक्स: सिंक, SDI ऑटो-डिटेक्शन
· 5V~12V DC
अवलोकन

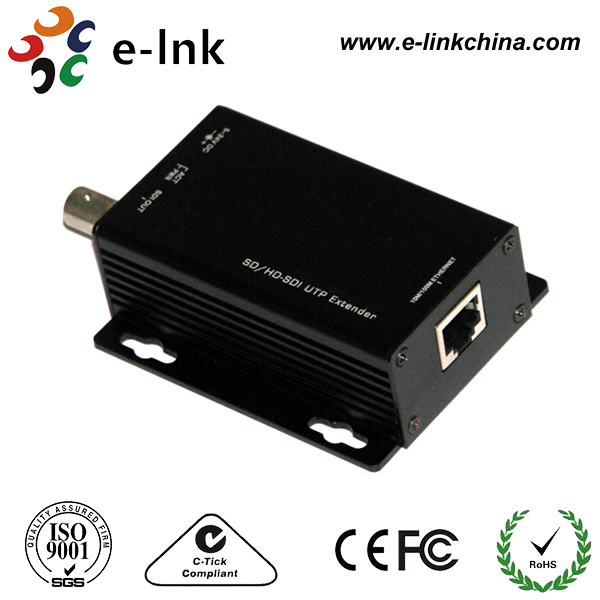

LNK-DTS050 HD-SDI सिग्नल को पॉइंट-टू-पॉइंट कॉन्फ़िगरेशन में CAT5/CAT6 केबल के माध्यम से 60m / 200ft तक प्रसारित करने की अनुमति देता है। SDI-UTP एक्सटेंडर 1.485 Gbps तक असम्पीडित, अनएन्क्रिप्टेड डिजिटल वीडियो (वैकल्पिक रूप से एम्बेडेड ऑडियो और/या टाइम कोड सहित) का समर्थन करता है, जो टेलीविजन सुविधाओं और पेशेवर वीडियो उपकरणों पर व्यापक रूप से लागू होता है।
तकनीकी सूचकांक
|
मॉडल |
LNK-DTS050 |
|
|
प्रकार |
ट्रांसमीटर |
रिसीवर |
|
समर्थित मानक |
SMPTE 259M (270Mb/s), SMPTE 292M |
|
|
गति |
270Mb/s, 1.485Gb/s (स्वचालित चयन) |
|
|
समर्थन इनपुट प्रारूप |
SD: 525i @ 59.94Hz, 625i @ 50Hz |
|
|
HD: 720p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz |
||
|
720p @ 50Hz / 59.94Hz / 60Hz |
||
|
1080i @ 50Hz / 59.94Hz / 60Hz |
||
|
1080p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz |
||
|
@24 Hz, 1080p @25 Hz, 1080p @29.97 Hz, 1080p @30Hz |
||
|
संकेतक |
पावर ऑन (दोनों सिरों पर) |
|
|
सिंक डिटेक्शन (दोनों सिरों पर) |
||
|
दोनों इकाइयों के बीच लिंक काम कर रहा है (दोनों सिरों पर) |
||
|
कनेक्टर |
1x BNC 75 ओम महिला |
|
|
CAT5e/6 असंशोधित या परिरक्षित मुड़ जोड़ी का 1x RJ45 |
||
|
1x पावर प्लग, 2.1mm |
||
|
अधिकतम दूरी |
सभी रिज़ॉल्यूशन |
|
|
CAT5 UTP/STP: 50m / 160ft |
||
|
CAT6 UTP/STP: 60m / 200ft |
||
|
बिजली की आपूर्ति |
DC12V/1A |
|
|
बिजली की खपत |
2.5W (Tx और Rx) |
|
|
ऑपरेटिंग तापमान |
-10°C ~ 60°C / 14°F ~ 140°F |
|
|
भंडारण तापमान |
-30°C ~ 70°C / -22°F ~158°F |
|
|
आयाम (L*W*H) |
||
आदेश जानकारी
|
भाग सं |
उत्पाद का विवरण |
|
LNK-DTS050-T |
CAT5/ 6 किट ट्रांसमीटर पर SD/HD-SDI वीडियो एक्सटेंडर; |
|
LNK-DTS050-R |
CAT5/ 6 किट रिसीवर पर SD/HD-SDI वीडियो एक्सटेंडर |
