उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, ROHS, FCC
मॉडल संख्या: LNK-3GSDI-4BV श्रृंखला
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pair
मूल्य: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000/महीना
संचरण दूरी: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
बिजली की खपत: |
<15W |
बिजली अनुकूलक: |
एसी 110 ~ 220 वी |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
संचरण दूरी: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
बिजली की खपत: |
<15W |
बिजली अनुकूलक: |
एसी 110 ~ 220 वी |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |

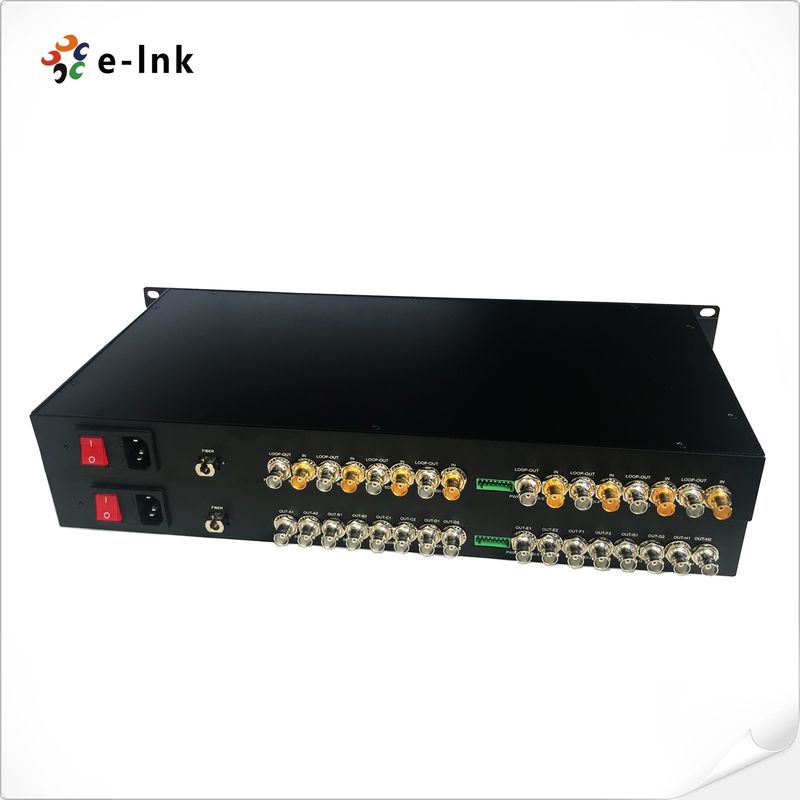

4- चैनलद्विदिशात्मक 3जी-एसडीआई फाइबर कन्वर्टर
मॉडल: LNK-3GSDI-4BV श्रृंखला
अवलोकन
LNK-3GSDI-4BV सीरीज़ 4-चैनल द्विदिशात्मक 3G-SDI मानक उच्च परिभाषा वीडियो सिग्नल प्रेषित का समर्थन करती है
एकल फाइबर ऑप्टिकल केबल के माध्यम से, और एक 3 जी / एचडी-एसडीआई लूप आउटपुट पर स्थानीय रूप से संकेत की निगरानी.
फाइबर कन्वर्टर्स में 1080P 3G-SDI सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
एक ही समय में 4-Ch द्विदिश 3G-SDI वीडियो, 1-Ch रिवर्स RS-485 डेटा, सिग्नल एक एकल के माध्यम से प्रसारित कर सकते हैं
ऑप्टिकल फाइबर. प्रसारण मानक तक वीडियो गुणवत्ता, सीडी स्तर तक ऑडियो गुणवत्ता रिवर्स RS-485 डेटा का समर्थन करता है
संचार प्रारूप।
विशेषताएं
ऑप्टिक फाइबर पर 4 चैनल द्विदिशात्मक 3जी-एसडीआई वीडियो ट्रांसमिशन
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
स्वचालित री-क्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G-SDI कैमरा सिस्टम के साथ सीधे संगत और रिवर्स RS-485 डेटा प्रोटोकॉल का समर्थन
कम से कम 10 किमी (6.2 मील), 120 किमी तक की लंबी ट्रांसमिशन क्षमता
औद्योगिक अनुप्रयोगों के लिए टर्मिनल ब्लॉक पावर इनपुट
गर्म स्वैपिंग और गर्म प्लगिंग का समर्थन करता है
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
सुपर ऑप्टिक गतिशील रेंज और उपयोग से पहले समायोजन से मुक्त;
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
उद्योग स्तर की अति-विस्तृत तापमान सीमा (-40°C~+85°C), विभिन्न वातावरणों के अनुकूल;
तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550 मीटर-20 किलोमीटर |
| तरंगदैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| एसडीआई प्रारूप समर्थन | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080 पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
| डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | रिवर्स RS485 |
| आवृत्ति/दर समर्थन | RS485 के लिए अधिकतम 57600 बीपीएस |
| बीईआर | <10 ¢9 |
| विद्युत | |
| पावर एडाप्टर | AC 110~220V |
| बिजली की खपत | <15W |
| एलईडी संकेतक | |
| एसडीआई ए/बी/सी/डी/ई/एफ/जी/एच | एसडीआई वीडियो |
| पीडब्ल्यूआर | विद्युत आपूर्ति |
| मैकेनिकल | |
| आयाम (LxWxH) | 19 इंच 1 यू (483 x 220 x 44.45 मिमी) |
| वजन | 7 किलोग्राम प्रति जोड़ी |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | रैक माउंट |
| पर्यावरण | |
| कार्य तापमान | -20°C+70°C |
| भंडारण तापमान | -40°C+80°C |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-3GSDI-4BV | लूप-आउट के साथ 4-च द्विदिशात्मक 3जी-एसडीआई वीडियो, 20 किमी, एसएम, एफसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
| LNK-3GSDI-4BV1 आर | लूप-आउट के साथ 4-च द्विदिश एसडीआई वीडियो + 1-च आरएस485 रिवर्स डेटा, 20 किमी, एसएम, एफसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
