उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, ROHS, FCC
मॉडल संख्या: एलएनके-एम3जी-एसएमबी1वी-20 सीरीज़
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: negotiate
पैकेजिंग विवरण: फाइबर विस्तारक मानक पैकेज
प्रसव के समय: 3-5 कार्यदिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 10000/माह
सिग्नल मानक: |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
Hd-sdi घबराहट: |
<0.2UI (134ps)@100kHz, <1.0ui (673ps)@10Hz |
एसएफपी: |
सिंप्लेक्स एलसी, 3,125Gbps। ≤120 किमी ट्रांसमिशन दूरी |
सीडब्ल्यूडीएम तरंग दैर्ध्य: |
आईटीयू-टी के अनुसार 1270~1610एनएम, 20एनएम ग्रिड |
भंडारण तापमान: |
-40℃～+80℃ |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
58 x 21 x 20 मिमी |
सिग्नल मानक: |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
Hd-sdi घबराहट: |
<0.2UI (134ps)@100kHz, <1.0ui (673ps)@10Hz |
एसएफपी: |
सिंप्लेक्स एलसी, 3,125Gbps। ≤120 किमी ट्रांसमिशन दूरी |
सीडब्ल्यूडीएम तरंग दैर्ध्य: |
आईटीयू-टी के अनुसार 1270~1610एनएम, 20एनएम ग्रिड |
भंडारण तापमान: |
-40℃～+80℃ |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
58 x 21 x 20 मिमी |

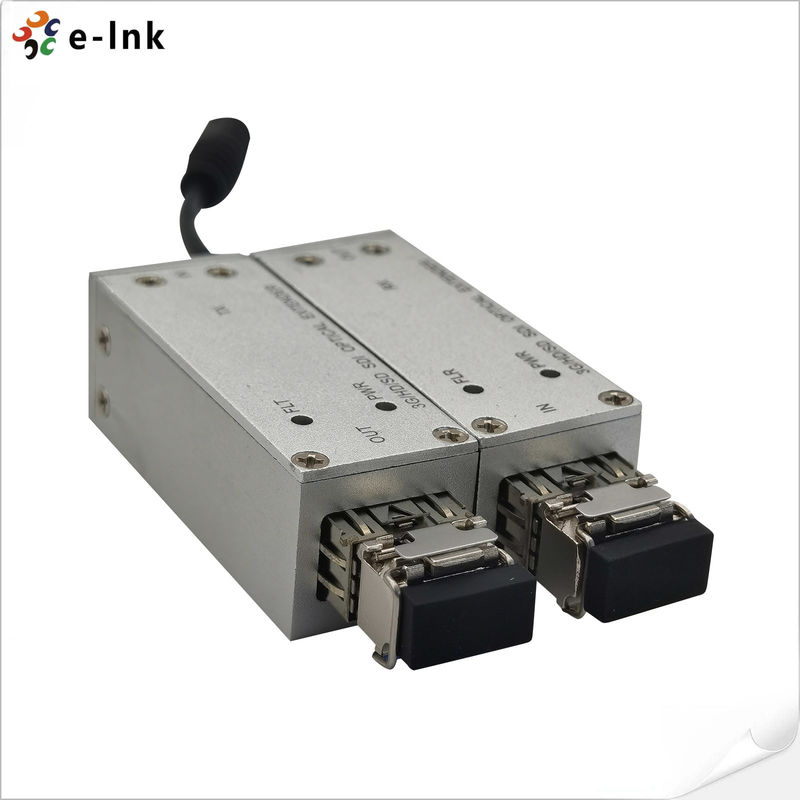

एसएमबी 3जी/एचडी/एसडी-एसडीआई ऑप्टिकल माइक्रो-एक्सटेंडर
मॉडलःLNK-M3G-SMB1V-20 श्रृंखला
अवलोकन
LNK-M3G-SMB1V-20 सीरीज 3G-SDI/HD-SDI/SD-SDI माइक्रो एक्सटेंडर फाइबर ऑप्टिक ट्रांसमिशन सिस्टम
एक एकल मोड या मल्टीमोड के माध्यम से एक 3G-SDI, HD-SDI, SD-SDI उच्च परिभाषा डिजिटल वीडियो या एक DVB-ASI स्ट्रीम
फाइबर समर्थन SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) मानकों के साथ। अपने उन्नत
डिजिटल फाइबर ऑप्टिक ट्रांसमिशन तकनीक, कोई समायोजन आवश्यक नहीं है, स्थापित करने के लिए सरल और संचालित करने में आसान है।
एसडीआई माइक्रो एक्सटेंडर सीरीज कम बिजली की खपत के साथ 5 वी बिजली की आपूर्ति का उपयोग करती है।
विशेषताएं
3G-SDI/HD-SDI/SD-SDI सिग्नल ऑटो पहचान, कोई मैनुअल चयन आवश्यक नहीं
120 किमी तक की ट्रांसमिशन दूरी
एक फाइबर पर 16 (18) चैनल तक प्रसारित करने की अनुमति देने के लिए सीडब्ल्यूडीएम प्रौद्योगिकी
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N के अनुरूप
DVB-ASI के अनुरूप (EN50083-9)
एलईडी स्थिति का सुविधाजनक निर्देश। फाइबर लिंक संकेतक, शक्ति।
पीसीबी बोर्ड पर्यावरण के अनुकूल है (पीबी मुक्त)
स्थिर और विश्वसनीय संकेत संचरण सुनिश्चित करने के लिए बहुपरत डिजाइन के साथ पीसीबी बोर्ड
तकनीकी सूचकांक
| एसडीआई इनपुट | |
| वीडियो मानक | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| सिग्नल मानक | एसडी-एसडीआई ((270 एमबीपीएस), एचडी-एसडीआई ((1.485 जीबीपीएस), 3 जी-एसडीआई ((2.97 जीबीपीएस) |
| संकल्प | 10 बिट |
| सिग्नल स्तर | ३८० एमवीपी-पी |
| प्रतिबाधा | 75Ω |
| कनेक्टर | एसएमबी |
| एसडीआई आउटपुट | |
| सिग्नल स्तर | 800mVp-p±10% |
| उदय/पतन का समय | <0.8ns |
| एचडी-एसडीआई जेटर | <0.2UI ((134ps) @100kHz, <1.0UI ((673ps) @10Hz |
| एसडीआई जेटर | <0.2UI ((740ps) @10Hz, 0.2UI ((740ps) @1kHz |
| प्रतिबाधा | 75Ω |
| कनेक्टर | एसएमबी |
| ऑप्टिकल इंटरफेस | |
| एसएफपी | सिम्पलेक्स एलसी, 3,125Gbps. ≤120km संचरण दूरी |
| मानक एसएम तरंग दैर्ध्य | 1310nm, 1550nm |
| सीडब्ल्यूडीएम तरंग दैर्ध्य | आईटीयू-टी के अनुसार 1270~1610nm, 20nm ग्रिड |
| तापमान सीमा | 0~70 ̊C |
| विद्युत | |
| शक्ति | 5 वीडीसी, 1 ए |
| उपभोग | <5W |
| एलईडी संकेतक | |
| FLT | फाइबर लिंक की स्थिति (ट्रांसमीटर) |
| एफएलआर | फाइबर लिंक की स्थिति (रिसीवर) |
| पीडब्ल्यूआर | पावर स्टेटस |
| मैकेनिकल | |
| आयाम (LxWxH) | 58 x 21 x 20 मिमी |
| वजन | 100 ग्राम प्रति जोड़ी |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | डेस्कटॉप |
| पर्यावरण | |
| कार्य तापमान | -20°C+70°C |
| भंडारण तापमान | -40°C+80°C |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
आवेदन
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-M3G-SMB1V-20 | एसएमबी 3जी/एचडी/एसडी-एसडीआई ऑप्टिकल माइक्रो-एक्स्टेन्डर, 1310/1550 एनएम, सिम्पलेक्स एलसी, सिंगल मोड, ट्रांसमीटर और रिसीवर सहित 20 किमी, जोड़े द्वारा उपयोग किया जाता है |
