उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, ROHS, FCC
मॉडल संख्या: LNK-M12G-1V
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: $25-369
पैकेजिंग विवरण: एसडीआई फाइबर एक्सटेंडर मानक कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्यदिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000/माह
इनपुट: |
BNC पर 1 x 12G-SDI |
संकल्प सीमा: |
3840*2160@60Hz |
आउटपुट केबल विनिर्देशन: |
≤70m@12जी एसडीआई बेल्डेन 1694ए |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ: |
270 मेगाहर्ट्ज ~ 12 गीगाहर्ट्ज |
शक्ति: |
5-15 वीडीसी |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 (मिमी) |
इनपुट: |
BNC पर 1 x 12G-SDI |
संकल्प सीमा: |
3840*2160@60Hz |
आउटपुट केबल विनिर्देशन: |
≤70m@12जी एसडीआई बेल्डेन 1694ए |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ: |
270 मेगाहर्ट्ज ~ 12 गीगाहर्ट्ज |
शक्ति: |
5-15 वीडीसी |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 (मिमी) |

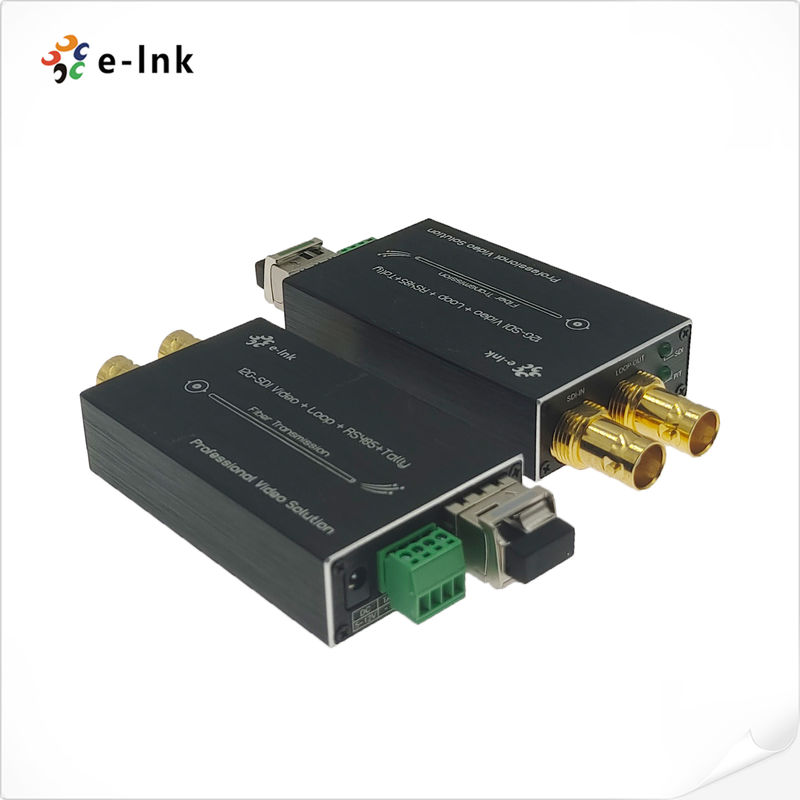

टली सिग्नल या बैकवर्ड RS485 के साथ मिनी 12G-एसडीआई से फाइबर कन्वर्टर
मॉडल: LNK-M12G-1V
अवलोकन
LNK-M12G-1V सीरीज मिनी-प्रकार 12G-SDI फाइबर कन्वर्टर 1 चैनल 12G वीडियो (ऑडियो एम्बेडेड) का समर्थन करता है
टैली सिग्नल ((या बैकवर्ड RS485) फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित किया जाता है, और 12G लूप पर स्थानीय स्तर पर सिग्नल की निगरानी करता है
ई-लिंक 12जी वीडियो ओवर फाइबर कन्वर्टर्स में एचडीटीवी 4K*2K ((3840* के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है
2160@60Hz), 1080P,1080I, 720P
विशेषताएं
प्रत्येक एसडीआई चैनल में 8-चैनल ऑडियो शामिल है
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है
SMPTE के लिए एकीकृत क्लॉकर लॉक 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps या 1.001 Subrates और 270 M bps को विभाजित करें
12G/6G/3G-SDI कैमरा सिस्टम के साथ सीधे संगत
कम से कम 10 किमी (6.2 मील), 80 किमी तक की लंबी ट्रांसमिशन क्षमता
औद्योगिक अनुप्रयोगों के लिए टर्मिनल ब्लॉक पावर इनपुट
गर्म स्वैपिंग और गर्म प्लगिंग का समर्थन करता है
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
4K*2K ((3840*2160@60Hz),1080P,1080I,720P का समर्थन करता है।
तकनीकी सूचकांक
| प्रारूप | ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है |
| संगत | D VB-ASI और AES10 (MADI) के साथ संगत |
| इनपुट | बीएनसी पर 1 x 12G-एसडीआई |
| आउटपुट | 1 x एलसी ऑप्टिकल फाइबर |
| बीएनसी पर 1 x 12G-एसडीआई लूप-आउट | |
| समर्थित संकल्प | HDTV 4K*2K, 1080P, 1080I, 720P |
| संकल्प सीमा | 3840*2160@60Hz |
| इनपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
| आउटपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
| डेटा प्रकार | पीछे की ओर गिनती (वैकल्पिक) |
| डेटा प्रकार | पीछे की ओर RS485 (वैकल्पिक) |
| ऑप्टिकल ट्रांसमिशन बैंडविड्थ | 270 मेगाहर्ट्ज़ 12 गीगाहर्ट्ज़ |
| शक्ति | 5-15 वीडीसी |
| बिजली की खपत | 2 W (अधिकतम) |
| आयाम (LxWxH) | 80 x 40 x 20 (मिमी) |
| भंडारण तापमान | -40°C~80°C |
| परिचालन तापमान | -40°C~85°C |
आवेदन
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| एलएनके-एम12G-1V1T-20 | मिनी-प्रकार 12G-SDI फाइबर कनवर्टर के साथ टैली और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-एम12G-1V1 आर-20 | रिवर्स RS485 और लूप आउट के साथ मिनी प्रकार 12G-SDI फाइबर कन्वर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
