उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: CE,FCC,RoHs
Model Number: LNK-3GSDI-4V1D4T
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1pair
मूल्य: negotiate
Packaging Details: SDI Fiber Converter standard export package
Delivery Time: 3-6working days
Payment Terms: T/T, L/C, D/A, D/P, Western Union
Supply Ability: 5000pairs per month
Fiber Connector: |
FC/UPC (SC, LC, ST optional) |
Equilibrium:: |
0-150m @3Gb/s |
Connector:: |
BNC |
Transmission distance:: |
20km (Other distance Optional) |
Operating temperature:: |
-10℃～＋55℃ |
Power Input:: |
1A@12VDC |
Fiber Connector: |
FC/UPC (SC, LC, ST optional) |
Equilibrium:: |
0-150m @3Gb/s |
Connector:: |
BNC |
Transmission distance:: |
20km (Other distance Optional) |
Operating temperature:: |
-10℃～＋55℃ |
Power Input:: |
1A@12VDC |

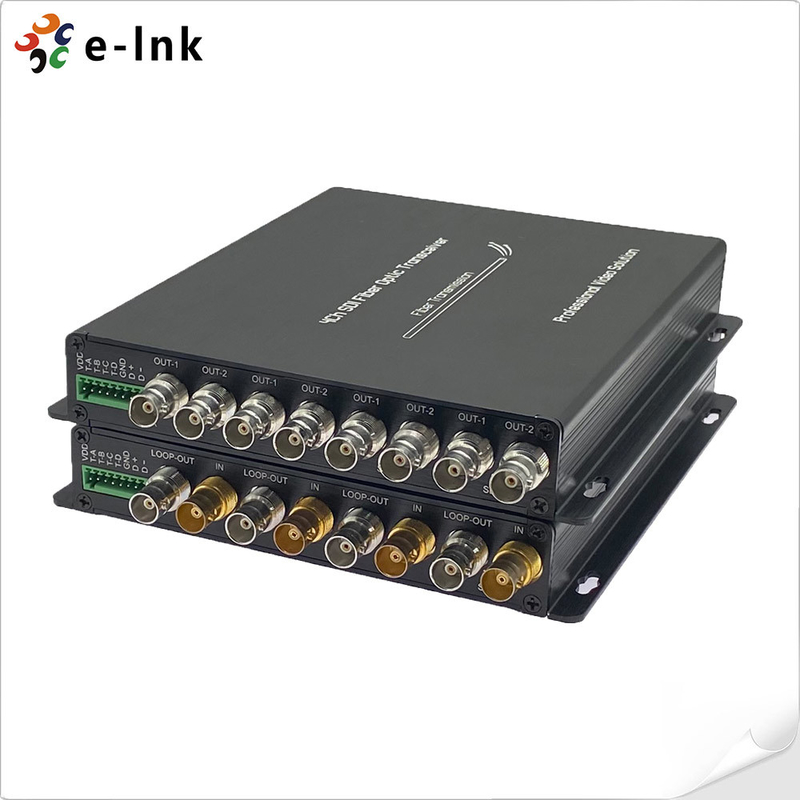

4-चैनल 3जी-एसडीआईफाइबर कनवर्टर with RS485 & गिनती
4-चैनल 3जी-एसडीआईफाइबर कनवर्टरलाभ
ऑप्टिक फाइबर पर 4 चैनल 3G/HD-SDI वीडियो ट्रांसमिशन
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s-3Gbit/s
3G/HD-SDI कैमरा सिस्टम के साथ सीधे संगत और 4Ch लूप आउटपुट का समर्थन करें
20 किमी (12.5 मील) तक की दूरी (अन्य दूरी वैकल्पिक)
4Ch Tally का समर्थन करता है
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
1Ch बैकवर्ड RS485 और 4Ch टैली का समर्थन करें;
कामकाजी तापमान सीमा (-10°C~+55°C)
अवलोकन
LNK-3GSDI-4V1DT सीरीज 4-चैनल HD/3G-SDI मानक उच्च परिभाषा वीडियो सिग्नल का समर्थन करती है और
एकल फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित RS485 और टैली सिग्नल। फाइबर पर ई-लिंक 3 जी-एसडीआई वीडियो
कन्वर्टर्स में 1080P 3G-SDI सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
कन्वर्टर्स एक एकल ऑप्टिकल फाइबर के माध्यम से 4-Ch 3G-SDI वीडियो सिग्नल प्रसारित कर सकते हैं और यह लूप का समर्थन करता है
आउटपुट, 4Ch Tally और पीछे की ओर RS485. वीडियो गुणवत्ता गैर संपीड़ित प्रसारण स्तर है। यह
प्रसारण क्षेत्र में व्यापक रूप से प्रयोग किया जाता है।
आवेदन
तकनीकी सूचकांक
| एसडीआई इनपुट | एसएमपीटीई 424 एम, एसएमपीटीई 292 एम, एसएमपीटीई 259 एम, डीवीबी-एएसआई, डीवीबी-एसएसआई और टेलीकॉम/डेटाकॉम |
| 270Mbit/s - 1.48Gbit/s 3Gbit/s | |
| इनपुट संख्याः 4 | |
| प्रतिबिंब हानिः >15DB | |
| संतुलनः 0-150m @3Gb/s | |
| कनेक्टर: बीएनसी | |
| ऑप्टिक्स | चैनल: 1 |
| प्रकारः एकल मोड | |
| संचरण दूरीः 20 किमी (अन्य दूरी वैकल्पिक) | |
| परावर्तन हानिः > 15dB | |
| डिथेरिंगः < 0.2UI | |
| कनेक्टरः एफसी/यूपीसी (एससी, एलसी, एसटी वैकल्पिक) | |
| एसडीआई आउटपुट | आउटपुट संख्याः4 |
| सिग्नल स्तरः 800mV नाममात्र | |
| उदय/पतन का समयः 200ps संकेत | |
| ओवरशॉटः < 10% आयाम | |
| परावर्तन हानिः >15dB | |
| डिथेरिंगः < 0.2UI | |
| कनेक्टर: 75Ω BNC | |
| डेटा | 1Ch RS-485 (पूर्ण/आधा डुप्लेक्स) और समर्थन NRZ, RZI और मैनचेस्टर |
| RS485 के लिए अधिकतम 57600 बीपीएस | |
| कनेक्टरः औद्योगिक मानक पेंच टर्मिनल | |
| 4Ch संख्याः ए, बी, सी, डी | |
| शक्ति और पर्यावरणीय संकेत | ऑपरेटिंग तापमानः -10°C+55°C |
| पावर इनपुटः 1A@12VDC | |
| ईएमआई/आरएफआईः एफसीसी भाग 15 वर्ग ए, यूरोपीय संघ के ईएमसी मानक को पूरा करता है | |
| औसत समय समस्या मुक्तः >100000 घंटे | |
| एसडीआई वीडियो प्रारूप का समर्थन करता है |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
ऑर्डर करने की जानकारी
| LNK-HDSDI-4V1D4T | लूप आउटपुट के साथ 4-च एचडी-एसडीआई वीडियो + 1च बैकवर्ड आरएस 485 + 4च टैली, एसएम 20 किमी, एफसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
| LNK-3GSDI-4V1D4T | लूप आउटपुट + बैकवर्ड RS485 + 4Ch टैली के साथ 4-च 3जी-एसडीआई वीडियो, एसएम 20 किमी, एफसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
