उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: CE,FCC,RoHs
Model Number: LNK-MHD Series
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1pair
मूल्य: US$29/pair
Packaging Details: SDI Fiber Converter standard export package
Delivery Time: 3-6working days
Payment Terms: T/T, Western Union, D/P
Supply Ability: 5000pairs per month
Fiber interface: |
Simplex LC |
Transmission distance: |
550m-20Km |
Wavelength: |
1310nm/1550nm |
Video Interface: |
BNC |
Differential gain (10%～90% APL)distance:: |
<1% |
Operating temperature:: |
-20℃～+70℃ |
MTBF: |
≥100000 hours |
Fiber interface: |
Simplex LC |
Transmission distance: |
550m-20Km |
Wavelength: |
1310nm/1550nm |
Video Interface: |
BNC |
Differential gain (10%～90% APL)distance:: |
<1% |
Operating temperature:: |
-20℃～+70℃ |
MTBF: |
≥100000 hours |

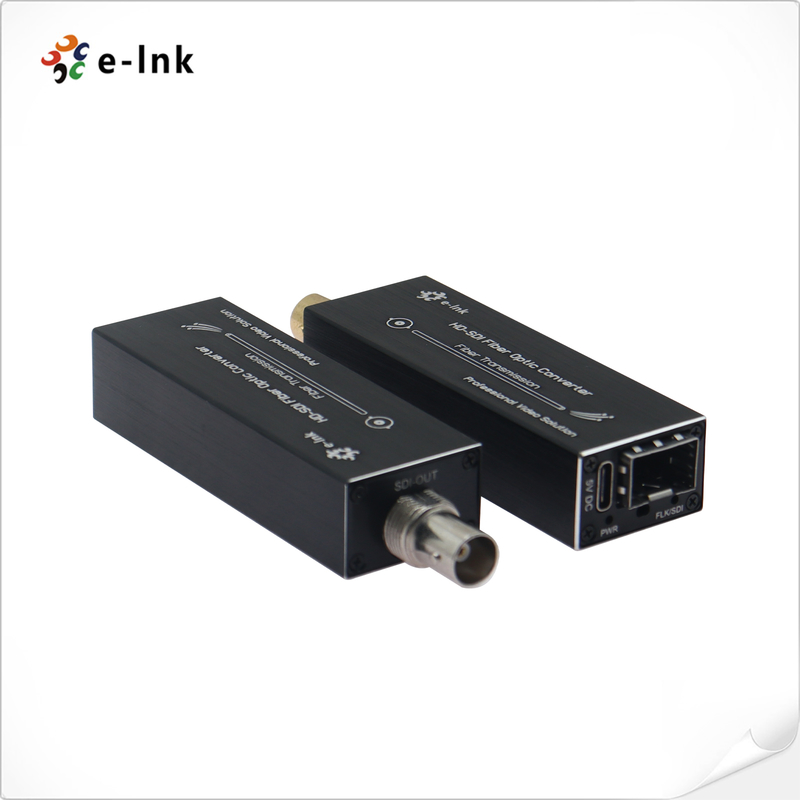

हॉट स्वैप और हॉट प्लग के साथ फाइबर एक्सटेंडर पर मिनी एचडी-एसडीआई
मिनी एचडी-एसडीआईसमाप्तफाइबर एक्सटेंडरलाभ
प्रत्येक चैनल में 8-चैनल ऑडियो शामिल है
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s
एचडी-एसडीआई कैमरा सिस्टम के साथ सीधे संगत
80 किमी तक की लंबी ट्रांसमिशन क्षमता
टर्मिनल ब्लॉक पावर इनपुट; हॉट स्वैप और हॉट प्लग
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
उद्योग स्तर की अति-विस्तृत तापमान सीमा (-20°C~+70°C), विभिन्न वातावरणों के अनुकूल;
अवलोकन
एलएनके-एमएचडी सीरीज़ मिनी एचडी-एसडीआई फाइबर एक्सटेंडर 1-चैनल एचडी-एसडीआई वीडियो (ऑडियो एम्बेडेड) सिग्नल का समर्थन करता है
ई-लिंक एचडी-एसडीआई वीडियो ओवर फाइबर कन्वर्टर्स में एक ट्रांसमीटर और
एचडी-एसडीआई संकेत के लिए एक रिसीवर। कॉम्पैक्ट आकार के साथ, यह आसानी से अन्य उपकरणों में एकीकृत किया जा सकता है। यह व्यापक रूप से उपयोग किया जाता है
निगरानी और प्रसारण क्षेत्र में।
आवेदन
तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550 मीटर-20 किलोमीटर |
| तरंगदैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 1.48Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| एसडीआई प्रारूप समर्थन | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई) |
| 1.485Gbps (एचडी-एसडीआई) | |
| विद्युत | |
| पावर एडाप्टर | 5 वी डीसी, टाइप-सी इंटरफ़ेस |
| बिजली की खपत | <3W |
| एलईडी संकेतक | |
| एसडीआई | एसडीआई वीडियो |
| पी/टी | विद्युत आपूर्ति |
| मैकेनिकल | |
| आयाम (LxWxH) | 79 x 27 x 18 मिमी |
| वजन | 0.5 किलोग्राम प्रति जोड़ी |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | डेस्कटॉप |
| पर्यावरण | |
| कार्य तापमान | -20°C+70°C |
| भंडारण तापमान | -40°C+80°C |
| परिचालन आर्द्रता | 5%~90% गैर-संक्षेपण |
| भंडारण आर्द्रता | 5% ~ 90% नॉन कंडेनसिंग |
| एमटीबीएफ | ≥100000 घंटे |
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-MHD-MM | मिनी एचडी-एसडीआई से फाइबर कनवर्टर, एमएमएफ, एलसी फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| LNK-MHD-20 | मिनी एचडी-एसडीआई से फाइबर कनवर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 20 किमी, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
