उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-Link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: LNK-IMCRS1100-SFP
दस्तावेज: E9BYHY~L.PDF
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: US$45~US$60 / Pcs
पैकेजिंग विवरण: फाइबर ईथरनेट मीडिया कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 3000 पीसी / माह
धारावाहिक दूरी: |
Rs232: 15 मीटर, rs485/422: 1000 मीटर |
वज़न: |
0.25 किग्रा |
इनपुट शक्ति: |
12 ~ 48VDC, 4-पिन टर्मिनल ब्लॉक |
परिचालन तापमान: |
-40 ° C से 75 ° C (-40 ° F से 167 ° F) |
झलार: |
एल्यूमीनियम केस |
बढ़ते विकल्प: |
दीन-रेल / दीवार-माउंट |
धारावाहिक दूरी: |
Rs232: 15 मीटर, rs485/422: 1000 मीटर |
वज़न: |
0.25 किग्रा |
इनपुट शक्ति: |
12 ~ 48VDC, 4-पिन टर्मिनल ब्लॉक |
परिचालन तापमान: |
-40 ° C से 75 ° C (-40 ° F से 167 ° F) |
झलार: |
एल्यूमीनियम केस |
बढ़ते विकल्प: |
दीन-रेल / दीवार-माउंट |
► 1 x 10/100BASE-T RJ45पोर्टऑटो एमडीआई / एमडीआई-एक्स फ़ंक्शन के साथ
► 1xएसएफपीपीओर्ट, 100Base-FX
► 1 xRS232/RS485/RS422 सीरियल पोर्ट
► फुल/हाफ-डुप्लेक्स, ऑटो-नेगोशिएशन का समर्थन करता है
► IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) अनुरूप
► नेटवर्क डायग्नोस्टिक्स के लिए व्यापक एलईडी संकेतक
► अंतर्निहित वृद्धि और स्थैतिक सुरक्षा
► 12~48VDC टर्मिनल ब्लॉक पावर इनपुट
► डीआईएन-रेल और वॉल-माउंट इंस्टॉलेशन का समर्थन करता है
► पर्यावरण की दृष्टि से कठोर-40°C से75°C
►(-40°F से 167°F) ऑपरेटिंग तापमान

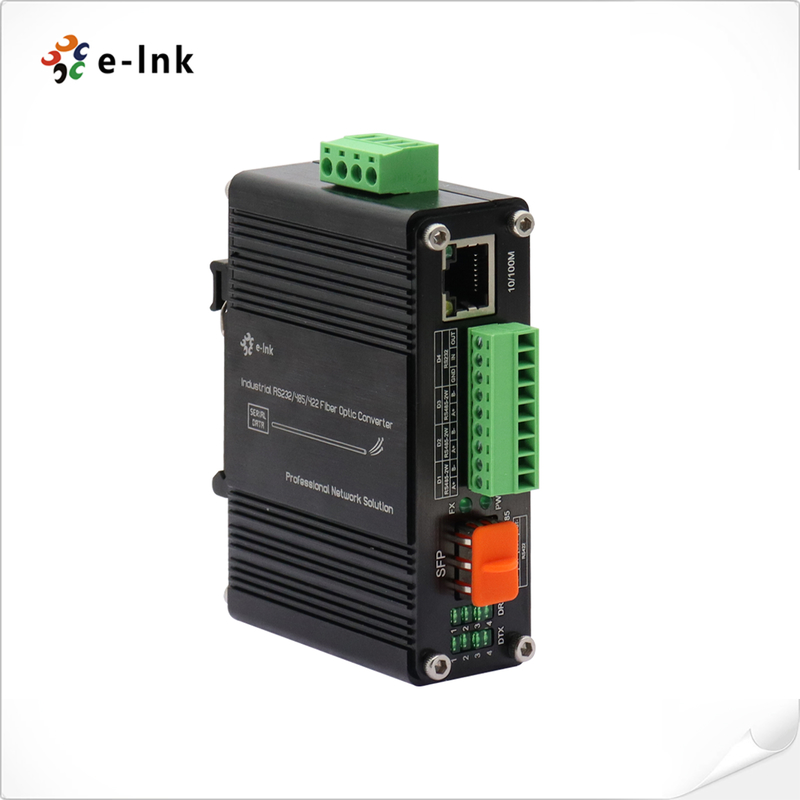

LNK-IMCRS1100-SFP एक DIN रेल प्रकार का मीडिया कनवर्टर है जो बाहरी SFP मॉड्यूल का समर्थन करता है और EN55022 मानक को पूरा करता है। यह एक कठोर ग्रेड उत्पाद है जिसकी ऑपरेटिंग तापमान सीमा -40°C से +75°C है। LNK-IMCRS1100-SFP समर्थन करता है10/100Base-Tऔर100Base-X SFP औरRS232/RS485/RS422 सीरियल डेटा। ईथरनेट पोर्ट हाफ-डुप्लेक्स और फुल-डुप्लेक्स मोड दोनों का समर्थन करता है।उपयोगकर्ता आवश्यकतानुसार विभिन्न प्रकार के एसएफपी मॉड्यूल (सिंगल-मोड/मल्टी-मोड फाइबर, 1/2 कोर) का उपयोग कर सकते हैं। यहएक मानक RS232/RS485/RS422सिग्नल / RJ45 डेटाको फाइबर ऑप्टिक लिंक में परिवर्तित करता है ताकि सिग्नल को मल्टीमोड फाइबर पर 2Km तक और सिंगल मोड फाइबर पर 80Km तक बढ़ाया जा सके।
|
ईथरनेट |
|
|
मानक: |
IEEE802.3 10Base-T |
|
IEEE802.3u 100Base-TX/FX |
|
|
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) |
|
|
प्रसंस्करण प्रकार: |
स्टोर-एंड-फॉरवर्ड |
|
फॉरवर्ड फ़िल्टर दर: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
पैकेट बफर मेमोरी: |
1 Mbit |
|
अधिकतम पैकेट की लंबाई: |
9K बाइट्स |
|
एड्रेस टेबल का आकार |
2K MAC पते |
|
इंटरफ़ेस |
|
|
ईथरनेट पोर्ट: |
1 x RJ45 |
|
ऑप्टिकल पोर्ट: |
1 x SFP100Base-FX |
|
सीरियल पोर्ट |
1 xRS232/RS485/RS422औद्योगिक टर्मिनल |
|
RS232/RS485/RS422 |
|
|
सीरियल इंटरफ़ेस |
औद्योगिक टर्मिनल |
|
सिग्नल पोर्ट |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H को 1Ch हाई स्पीड RS422 में समूहीकृत किया जा सकता है |
|
बीऑडआरएट |
RS485/RS422/RS232:4800-460800 |
|
मानक |
EIA /TIA RS232/485/422 |
|
सीरियल दूरी |
RS232: 15 मीटर, RS485/422: 1000 मीटर |
|
दर |
अधिकतम 2Mbps |
|
RS-232 |
TXD, RXD, GND -द्विदिश |
|
RS-485 |
D+, D-, GND -द्विदिश |
|
स्थैतिक सुरक्षा |
15KV इलेक्ट्रिक स्थैतिक डिस्चार्ज (ESD) सुरक्षा |
|
वृद्धि संरक्षण |
1500W/सेकंड वृद्धि संरक्षण |
|
विद्युत और यांत्रिक |
|
|
इनपुट पावर: |
12~48VDC,4-पिन टर्मिनल ब्लॉक |
|
बिजली की खपत: |
3W अधिकतम। |
|
आयाम (WxDxH): |
95 x70 x30 मिमी |
|
वज़न: |
0.25Kg |
|
आवरण: |
एल्यूमीनियम केस |
|
माउंटिंग विकल्प: |
डीआईएन-रेल / वॉल-माउंट |
|
मॉडल |
विवरण |
|
LNK-IMCRS1100-SFP |
1Ch के साथ मिनी इंडस्ट्रियल 10/100Base-T से 100Base-X SFP फाइबर ईथरनेट मीडिया कनवर्टरRS232/RS485/RS422 |
|
एसएफपी विकल्प |
एसएफपी विकल्प। कृपया हमारे एसएफपी विकल्प पृष्ठ पर अपना एसएफपी चुनें (औद्योगिक एसएफपी). |
|
एसएफपी मॉड्यूल अलग से खरीदा जाना है। |
|
|
माउंटिंग विकल्प |
डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट स्थापित; वॉल माउंट ब्रैकेट शामिल है। |
|
पावर विकल्प |
24W/1A24VDC बिजली की आपूर्ति। टर्मिनल ब्लॉक के लिए ओपन वायर |
|
बिजली की आपूर्ति अलग से खरीदी जानी है। |
