उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: CE
Model Number: LNK-3GSDI-4V1DT
दस्तावेज: E-link LNK-SDI-4V 4CH 3G-SD....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1pcs
मूल्य: बातचीत योग्य
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Operating Temperature: |
-10℃～＋55℃ |
Power Input: |
1A@12VDC |
SDI video format supports: |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Operating Temperature: |
-10℃～＋55℃ |
Power Input: |
1A@12VDC |
SDI video format supports: |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
उत्पाद के लाभ
पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण4 चैनल3G/HD-SDI ऑप्टिक फाइबर पर वीडियो ट्रांसमिशन
पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरणसिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल तुल्यकरण
पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरणस्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s-3Gbit/s
पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरणके साथ सीधे संगत3G/HD-SDI कैमरा सिस्टम और 4Ch लूप आउटपुट का समर्थन करें
पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरणलंबा ट्रांसमिशनतक 00 किमी (12.5मील) (अन्य दूरीवैकल्पिक) परावर्तन हानि: > 15dB
पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण4Ch टैली►
पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरणतकनीकी सूचकांक
SDI इनपुट
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI और टेलीकॉम/डेटाकॉम |
270Mbit/s - 1.48Gbit/s |
|
– 3Gbit/s इनपुट संख्या: 4 |
|
|
परावर्तन हानि: >15DB |
|
|
संतुलन: 0-150m @ |
|
|
3Gb/sकनेक्टर: |
|
|
Fऑप्टिक्स |
|
|
चैनल: 1 |
प्रकार: सिंगल-मोड |
|
संचरण दूरी |
|
|
:2 0km( अन्य दूरीवैकल्पिक) परावर्तन हानि: > 15dB |
|
|
थरथराहट: |
|
|
< 0.2UIकनेक्टर: 75Ω BNC |
|
|
FC/UPC (SC, LC, STवैकल्पिक) SDI आउटपुट |
|
|
आउटपुट संख्या: 4 |
सिग्नल स्तर: 800mV नाममात्र |
|
वृद्धि/गिरावट का समय: 200ps संकेत |
|
|
ओवरशूट: |
|
|
< 10% आयामपरावर्तन हानि: >15dB |
|
|
थरथराहट: |
|
|
< 0.2UIकनेक्टर: 75Ω BNC |
|
|
डेटा |
|
|
1Ch |
RS-485 (पूर्ण/आधा डुप्लेक्स) और NRZ, RZI और मैनचेस्टर का समर्थन करेंRS485 के लिए अधिकतम 57600bps |
|
कनेक्टर: औद्योगिक मानक पेंच टर्मिनल |
|
|
4Ch टैली: A, B, C, D |
|
|
बिजली और पर्यावरणीय संकेत |
|
|
ऑपरेटिंग तापमान: - |
10℃～＋55℃पावर इनपुट |
|
: 1A@12VDCEMI/RFI: FCC भाग 15 कक्षा A, EU EMC मानक को पूरा करें |
|
|
औसत समय परेशानी मुक्त: >100000 घंटे |
|
|
SDI वीडियो प्रारूप समर्थन करता है |
|
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; |
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; अवलोकन |

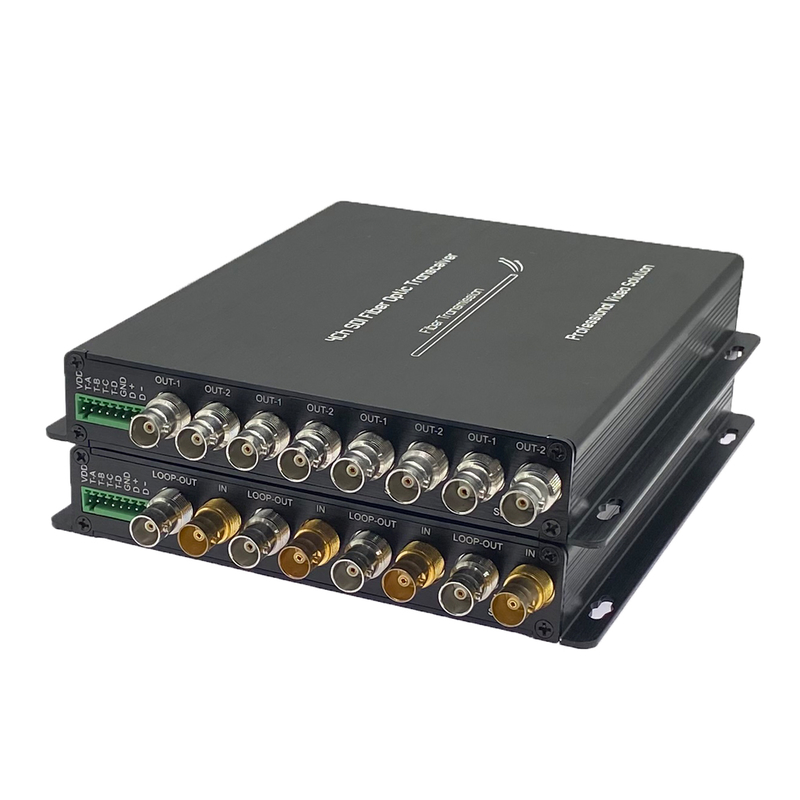

LNK-3GSDI-4V1DT
श्रृंखला समर्थन करता है4-चैनलHD/3G-SDI मानक हाई-डेफिनिशनवीडियो सिग्नल और RS485 और टैलीसिग्नल के माध्यम से प्रेषितएकलफाइबर ऑप्टिकल केबल। ई-लिंक3G-SDI फाइबर कन्वर्टर्स ट्रांसमिट कर सकते हैं3G-SDI फाइबर कन्वर्टर्स ट्रांसमिट कर सकते हैं3G-SDI फाइबर कन्वर्टर्स ट्रांसमिट कर सकते हैं4-Ch 3G-SDI वीडियो3G-SDIएकल ऑप्टिकल फाइबर के माध्यम से वीडियो सिग्नल, और यह लूप आउटपुट, 4Ch टैली और बैकवर्ड आर का समर्थन करता हैएस485. वीडियो की गुणवत्तागैर-संपीड़ित है प्रसारणस्तर। यह’s व्यापक रूप से उपयोग किया जाता हैप्रसारणक्षेत्र। आवेदन
आदेश जानकारी
LNK-
|
HDSDI-4V1D4T4 |
-Ch 3G-SDI वीडियोलूप आउटपुट + के साथ 1Ch पिछड़ाRS485+ 4Ch टैली, SM20km , FC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है |
|
4 |
-Ch 3G-SDI वीडियोलूप आउटपुट के साथ + पिछड़ाRS485+ 4Ch टैली, SM20km , FC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है |
