उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE
मॉडल संख्या: LNK-M3G-SMB1V-20
दस्तावेज: E-link LNK-M3G-SMB1V SMB 3G....2.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pcs
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: औद्योगिक पीओई स्विच मानक कार्टन पैकेजिंग
प्रसव के समय: 7-10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100000 पीसी/माह
आयाम (एलएक्सडब्ल्यूएक्सएच): |
58 x 21 x 20 मिमी |
परिचालन तापमान: |
-20 ℃ ~ + 70 ℃ |
वज़न: |
100 ग्राम/जोड़ा |
Powerv: |
5वीडीसी, 1ए |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
58 x 21 x 20 मिमी |
परिचालन तापमान: |
-20 ℃ ~ + 70 ℃ |
वज़न: |
100 ग्राम/जोड़ा |
Powerv: |
5वीडीसी, 1ए |
उत्पाद के लाभ
► 3G-SDI/HD-SDI/SD-SDI सिग्नल ऑटो पहचान, कोई मैनुअल चयन आवश्यक नहीं
► 120 किमी तक की ट्रांसमिशन दूरी
► CWDM तकनीक एक फाइबर पर 16(18) चैनलों तक के ट्रांसमिशन की अनुमति देती है
► SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, के अनुरूप SMPTE344N
► DVB-ASI(EN50083-9) के अनुरूप
► एलईडी स्थिति का सुविधाजनक निर्देश। फाइबर लिंक संकेतक, पावर
तकनीकी सूचकांक
|
SDI इनपुट |
|
|
वीडियो मानक |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
|
सिग्नल मानक |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
|
संकल्प |
10 बिट |
|
एससिग्नल स्तर |
<380mVp-p |
|
आईम्पेडेंस |
75Ω |
|
सीकनेक्टर |
एसएमबी |
|
ऑप्टिकल इंटरफ़ेस |
|
|
एसएफपी |
सिम्पलेक्स एलसी, 3,125Gbps।≤120 किमी ट्रांसमिशन दूरी |
|
मानक एसएम तरंग दैर्ध्य |
1310nm, 1550nm |
|
CWDM तरंग दैर्ध्य |
1270~1610nm, ITU-T के अनुसार 20nm ग्रिड |
|
तापमान सीमा |
0~70˚C |
|
एलईडी संकेतक |
|
|
एफएलटी |
फाइबर लिंक स्थिति (ट्रांसमीटर) |
|
एफएलआर |
फाइबर लिंक स्थिति (रिसीवर) |
|
पीडब्ल्यूआर |
पीपावर स्थिति |
|
पर्यावरण |
|
|
कार्य तापमान |
-20℃～+70℃ |
|
भंडारण तापमान |
-40℃～+80℃ |
|
कार्यकारी आर्द्रता |
0~95% |
|
एमटीबीएफ |
≥100000 घंटे |
अवलोकन

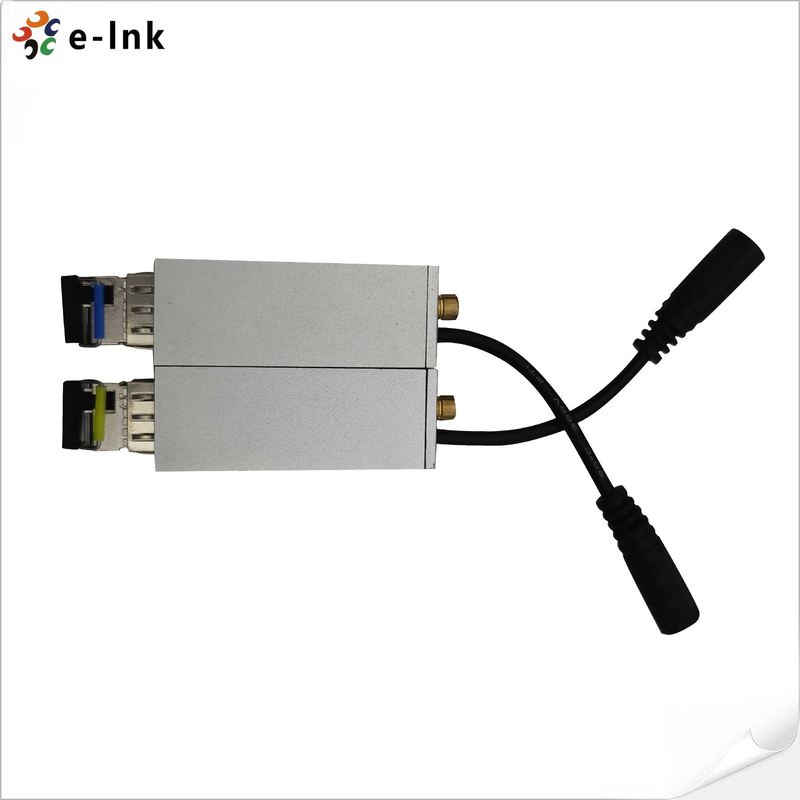

LNK-M3G-SMB1V-20 सीरीज 3G-SDI/HD-SDI/SD-SDI माइक्रो एक्सटेंडर फाइबर ऑप्टिक ट्रांसमिशन सिस्टम जो एक 3G-SDI, HD-SDI, SD-SDI हाई डेफिनिशन डिजिटल वीडियो या एक DVB-ASI स्ट्रीम को एक सिंगल मोड या मल्टीमोड फाइबर के माध्यम से SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) मानकों का समर्थन करता है। अपनी उन्नत डिजिटल फाइबर ऑप्टिक ट्रांसमिशन तकनीक के साथ, कोई समायोजन आवश्यक नहीं है, सेटअप करना आसान है और संचालित करना आसान है। SDI माइक्रो एक्सटेंडर श्रृंखला कम बिजली की खपत के साथ 5V बिजली आपूर्ति का उपयोग करती है।
अनुप्रयोग
आदेश देने की जानकारी
|
मॉडल |
विवरण |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI ऑप्टिकल माइक्रो-एक्सटेंडर, 1310/1550nm, सिम्पलेक्स एलसी, सिंगल मोड, 20KM जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किया जाता है |
