उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE
मॉडल संख्या: LNK-M24G-1F1-20
दस्तावेज: E-link LNK-M24G-1F1-20 Mini....0.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pcs
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: औद्योगिक पीओई स्विच मानक कार्टन पैकेजिंग
प्रसव के समय: 7-10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100000 पीसी/माह
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 (मिमी) |
परिचालन तापमान: |
-40°C~80°C |
शक्ति: |
5-15 वीडीसी |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ: |
270 मेगाहर्ट्ज ~ 12 गीगाहर्ट्ज |
समर्थित संकल्प: |
एचडीटीवी 2160p/4k@120,8k@60, 1080P, 1080I, 720P |
इनपुट: |
1 2 x 12g-sdi bnc ， 1 x 24g-sdi 1*lc फाइबर पर |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 (मिमी) |
परिचालन तापमान: |
-40°C~80°C |
शक्ति: |
5-15 वीडीसी |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ: |
270 मेगाहर्ट्ज ~ 12 गीगाहर्ट्ज |
समर्थित संकल्प: |
एचडीटीवी 2160p/4k@120,8k@60, 1080P, 1080I, 720P |
इनपुट: |
1 2 x 12g-sdi bnc ， 1 x 24g-sdi 1*lc फाइबर पर |
उत्पाद के लाभ
► समर्थन करता है SMPTE ST-2083(24G) ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD)
► एकीकृत रीक्लॉकर लॉक करता है को SMPTE दरें की 11.88Gbps*2, 5.94Gbps, 2.97Gbps, 1.485Gbps या विभाजित-बाय-1.001 उप-दरें और 270 M bps
► सीधे संगत 12G/6G/3G-SDI कैमरा सिस्टम
► औद्योगिक अनुप्रयोग के लिए टर्मिनल ब्लॉक पावर इनपुट
► हॉट स्वैपिंग और हॉट प्लगिंग का समर्थन करता है
► पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण;
► सुपर ऑप्टिक डायनामिक रेंज और समायोजन से मुक्त;
► फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक
तकनीकी सूचकांक
|
स्वरूप |
समर्थन करता है UHD-2 या 24G UH D-SDI, SMPTE ST-2083(24G) ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD) |
|
संगत |
संगत के साथ D VB-AS I और AES10 (MADI) |
|
इनपुट |
2 x 12G-SDI BNC पर |
|
|
1 x 24G-SDI 1*LC फाइबर |
|
आउटपुट |
2x 12G-SDI BNC पर |
|
समर्थित रिज़ॉल्यूशन |
HDTV 2160p/4k@120,8k@60, 1080P, 1080I, 720P |
|
रिज़ॉल्यूशन रेंज |
2160p/4k@120,8k@60Hz |
|
इनपुट केबल विनिर्देश |
≤70m@12G SDI बेल्डेन 1694A |
|
आउटपुट केबल विनिर्देश |
≤70m@12G SDI बेल्डेन 1694A |
|
ऑप्टिकल ट्रांसमिशन बैंडविड्थ |
270MHz～12GHz |
|
पावर |
5-15 VDC |
|
बिजली की खपत |
2 W (अधिकतम) |
|
आयाम (LxWxH) |
80 x 40 x 20 (मिमी) |
|
भंडारण तापमान |
-40℃～80℃ |
|
ऑपरेटिंग तापमान |
-40℃～85℃ |
अवलोकन

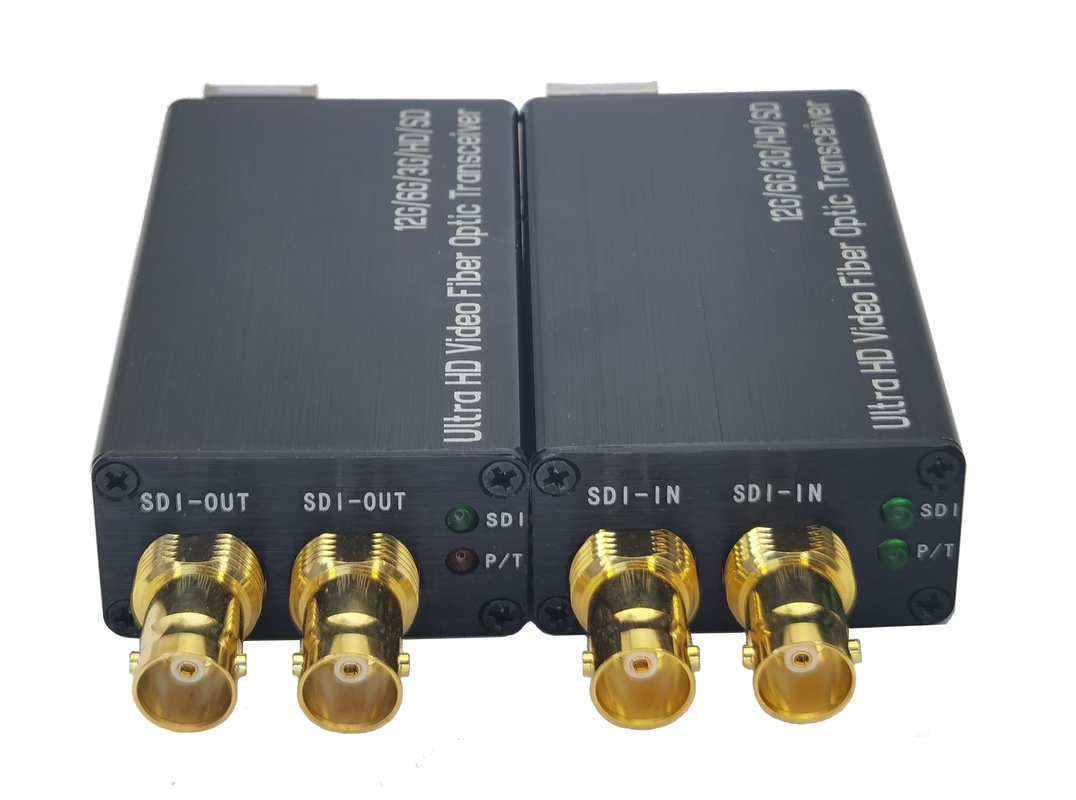

LNK-M24G-1F1 सीरीज मिनी-प्रकार 24G-SDI फाइबर कनवर्टर समर्थन करता है 2-चैनल 12G वीडियो (ऑडियो एम्बेडेड) फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित. ई-लिंक 24G फाइबर पर वीडियो कनवर्टर में एक ट्रांसमीटर और एक रिसीवर शामिल है HDTV 2160p/4k@120,8k@60, 1080P,1080I, 720P.
अनुप्रयोग
► वीडियो उत्पादन
► प्रसारण
► कैमकोर्डर
► स्टूडियो-से-स्टूडियो
► पोस्ट-प्रोडक्शन
► लाइव इवेंट
► मेडिकल इमेजिंग डिस्प्ले
► मोबाइल वीडियो
► 24G/12G/6G/3G/HD/SD-SDI रूटिंग
► 24G/12G/6G/3G/HD/SD-SDI CCTV
आदेश देने की जानकारी
|
मॉडल |
विवरण |
|
LNK-M24G-1F1-20 |
मिनी-प्रकार 24G-SDI से फाइबर कनवर्टर, 2*12G-SDI वीडियो, 1*24G SFP(1*LC) फाइबर कनेक्टर 20KM, जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जो जोड़े द्वारा उपयोग किए जाते हैं |
