उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE
मॉडल संख्या: एलएनके-12GSDI-1V2R1GE
दस्तावेज: E-link LNK-12GSDI-1V2R1GE 1....0.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pcs
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: औद्योगिक पीओई स्विच मानक कार्टन पैकेजिंग
प्रसव के समय: 7-10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100000 पीसी/माह
Operating Temperature:: |
-10℃～70℃ |
Dimensions (LxWxH): |
117 x 80 x 24 (mm) |
Formats: |
Supports ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) And ST-259(SD) |
Data type: |
2Ch Backward RS485 |
Power: |
12 VDC |
Operating Temperature:: |
-10℃～70℃ |
Dimensions (LxWxH): |
117 x 80 x 24 (mm) |
Formats: |
Supports ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) And ST-259(SD) |
Data type: |
2Ch Backward RS485 |
Power: |
12 VDC |
उत्पाद के लाभ
► प्रत्येक SDI चैनल में शामिल हैं8-चैनल ऑडियो एम्बेडेड
► सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल तुल्यकरण
► समर्थन करता है ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD)
► एकीकृत Reclocker लॉक करता है को SMPTE दरें की 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps याDivide-by-1.001 उप दरें और 270 Mbps
► के साथ सीधे संगत12G/6G/3G-SDI कैमरा सिस्टम
► 80 किमी तक लंबी ट्रांसमिशन क्षमता
तकनीकी सूचकांक
|
स्वरूप |
समर्थन करता है ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD) |
|
संगत |
संगत के साथ DVB-ASI और AES10 (MADI) |
|
इनपुट |
1 x 12G-SDI BNC पर |
|
आउटपुट |
2 x FC ऑप्टिकल फाइबर |
|
1 x 12G-SDI BNC पर लूप-आउट |
|
|
समर्थित रिज़ॉल्यूशन |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
रिज़ॉल्यूशन रेंज |
3840*2160@60Hz |
|
इनपुट केबल विनिर्देश |
≤70m@12G SDI बेल्डन 1694A |
|
|
≤60m@12G SDI बेल्डन 1694A |
|
ईथरनेट |
10/100/1000Mbps |
|
डेटा प्रकार |
2Ch बैकवर्ड RS485 |
|
ऑप्टिकल ट्रांसमिशन बैंडविड्थ |
270MHz～12GHz |
|
पावर |
12 VDC |
|
बिजली की खपत |
6 W (अधिकतम) |
|
आयाम (LxWxH) |
117 x 80 x 24 (मिमी) |
|
ऑपरेटिंगतापमान |
-10℃～70℃ |
|
भंडारण तापमान |
-40℃～85℃ |
अवलोकन

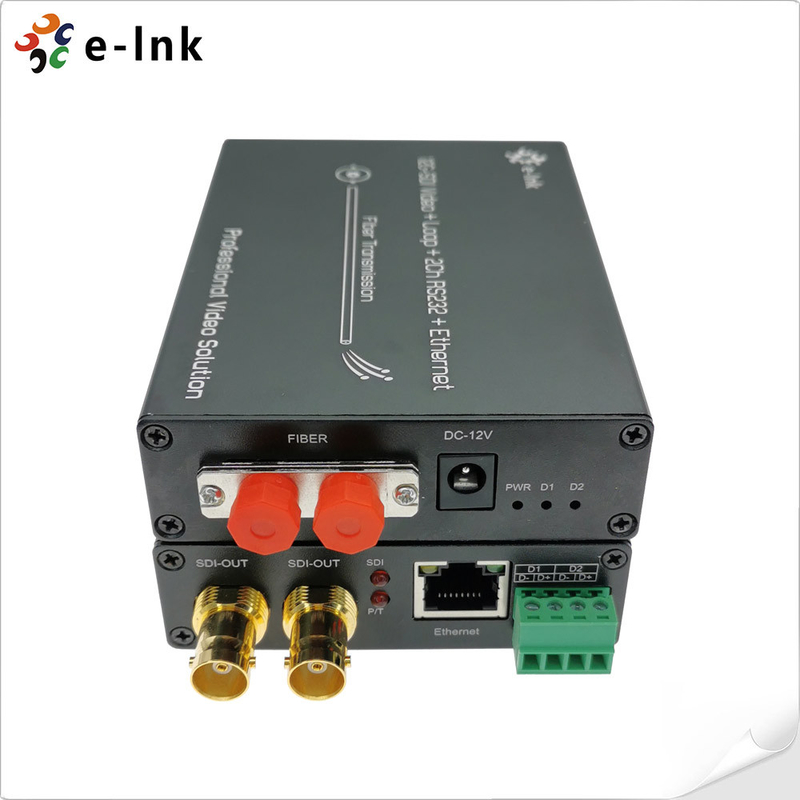

LNK-12GSDI-1V2R1GE सीरीज़12G-SDI फाइबर कनवर्टर1 का समर्थन करता हैCh 12G वीडियो (ऑडियो एम्बेडेड) &1Ch गीगाबिट ईथरनेट&2Ch बैकवर्ड RS485फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित, और स्थानीय रूप से सिग्नल की निगरानी करें12G लूप आउटपुट। ई-लिंक12G फाइबर कनवर्टर पर वीडियो में एक ट्रांसमीटर और एक रिसीवर शामिल है HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P।
