उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE
मॉडल संख्या: Lnk-fcan01
दस्तावेज: E-link LNK-FCAN Industrial ....0.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pcs
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: औद्योगिक पीओई स्विच मानक कार्टन पैकेजिंग
प्रसव के समय: 7-10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100000 पीसी/माह
आयाम (LXWXH):: |
133 मिमी × 120 मिमी × 50 मिमी |
वज़न: |
0.75 किग्रा |
इंस्टालेशन: |
35 मिमी दीन-रेल, दीवार माउंटिंग |
झलार: |
IP40 सुरक्षा, एल्यूमीनियम केस |
कार्य -तापमान: |
-40 ° C ~ 85 ° C |
तंतु -प्रकार: |
एफसी/एससी/एसटी (डिफ़ॉल्ट रूप से एफसी) |
अधिकतम संचरण दूरी: |
2 मी |
आयाम (LXWXH):: |
133 मिमी × 120 मिमी × 50 मिमी |
वज़न: |
0.75 किग्रा |
इंस्टालेशन: |
35 मिमी दीन-रेल, दीवार माउंटिंग |
झलार: |
IP40 सुरक्षा, एल्यूमीनियम केस |
कार्य -तापमान: |
-40 ° C ~ 85 ° C |
तंतु -प्रकार: |
एफसी/एससी/एसटी (डिफ़ॉल्ट रूप से एफसी) |
अधिकतम संचरण दूरी: |
2 मी |

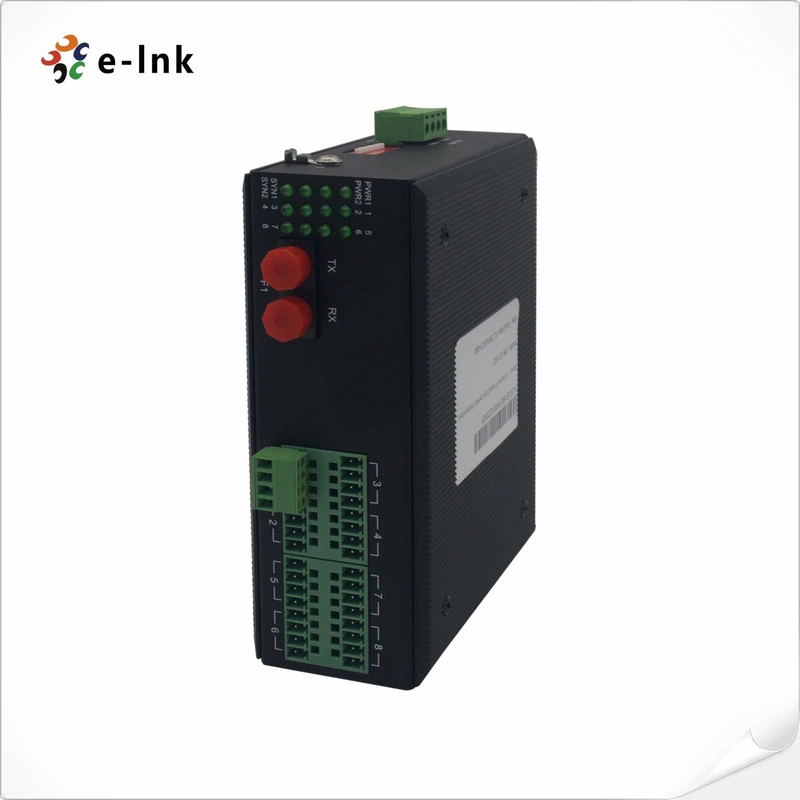

औद्योगिक 1-2Ch CAN बस से फाइबरऑपरेशनtic कनवर्टर
पीउत्पाद लाभ
·स्वतंत्र बौद्धिक संपदा अधिकारों पर आधारित एकीकृत सर्किट;
·1-2 CAN बस इंटरफेस और 1 ऑप्टिकल पोर्ट प्रदान करें;
·सीएएन डेटा पूरी तरह से पारदर्शी है, बाउड दर स्व-अनुकूली है, कोई सेटिंग की आवश्यकता नहीं है
·कैन इंटरफेस नोड्स की अधिकतम संख्या 128; कैन इंटरफेस अधिकतम दर 0-1Mbps;
·CAN इंटरफ़ेस की गति अंतरराष्ट्रीय CAN1.0 और CAN2.0 मानकों के अनुरूप है।
·व्यापक एसी / डीसी इनपुट का समर्थन करें, आंतरिक अलगाव का समर्थन करें, अतिरिक्त दोहरी बिजली इनपुट, बिजली की आपूर्ति का समर्थन अधिभार संरक्षण, विरोधी रिवर्स संरक्षण
तकनीकी सूचकांक
|
ऑप्टिकल फाइबर |
|
|
मल्टी-मोड फाइबर:50/125um, 62.5/125um |
|
|
अधिकतम संचरण दूरी |
2किमी |
|
तरंगदैर्ध्य |
850/1310nm |
|
प्रेषण शक्ति |
मल्टीमोड 850nm: -18dBm मल्टीमोड 1310nm: -25dBm |
|
रिसीवर संवेदनशीलता |
-40dBm~-28dBm |
|
फाइबर का प्रकार |
FC/SC/ST (एफसी में चूक) |
|
सिंगल-मोड फाइबर: 9/125um |
|
|
संचरण दूरी |
20~120 किमी |
|
तरंगदैर्ध्य |
1310/1550nm |
|
प्रेषण शक्ति |
≥-9dBm |
|
रिसीवर संवेदनशीलता |
-40dBm~-28dBm |
|
फाइबर का प्रकार |
FC/SC/ST (एफसी में चूक) |
|
सीएएन बस इंटरफेस |
|
|
प्रोटोकॉल |
अंतरराष्ट्रीय CAN1 के अनुरूप।0, CAN2.0 मानक |
|
एनo. बंदरगाहों के |
1 (LNK-FCAN01) या 2 (LNK-FCAN02) |
|
राक |
0~1000 केबीपीएस |
|
भौतिक इंटरफ़ेस |
औद्योगिक टर्मिनल |
|
सीएन संकेत |
सीAN_H, CAN_L, GND |
|
विद्युत आपूर्ति |
|
|
पीओवर इनपुट |
एसी7V~50C;डीसी9-55वी |
|
बिजली की खपत |
≤2W |
|
पहुँच टर्मिनल |
4-पिन 5.08 मिमी पिच प्लग-इन टर्मिनल |
|
कार्य वातावरण |
|
|
कार्य तापमान |
-40°C ~85°C |
|
एसटोरैज तापमान |
-40°C ~85°C |
|
कार्यशील आर्द्रता |
5%~95% (कोई संघनक नहीं) |
|
एमटीबीएफ |
>100,000 घंटे |
|
मैकेनिकल: |
|
|
आयाम (WxDxH) |
133 मिमी × 120 मिमी × 50 मिमी |
|
आवरण |
आईपी40 सुरक्षा,एल्यूमीनियम मामला |
|
स्थापना |
35 मिमी डीआईएन रेल, दीवार माउंटिंग |
|
वजन |
0.75 किलो |
अवलोकन
सीएएन-टू-फाइबर कन्वर्टर्स सभी ट्रांसमिशन स्पीड (ट्रांसमिशन रेट):0-1 एमबीपीएस को सपोर्ट करते हैं।CAN ऑप्टिकल फाइबर कन्वर्टर CAN बस सिग्नल को ऑप्टिकल सिग्नल में परिवर्तित कर सकता है और इसे ऑप्टिकल फाइबर पर प्रसारित कर सकता है, जिसका प्रभाव CAN बस की संचार दूरी को बढ़ाने का है। साथ ही ऑप्टिकल फाइबर संचार का उपयोग विद्युत चुम्बकीय हस्तक्षेप की समस्याओं को हल करता है,ग्राउंड रिंग हस्तक्षेप और बिजली की क्षति.
लागू करनाविसर्जन
ऑर्डर करने की जानकारी
|
मॉडल |
विवरण |
|
औद्योगिक 1Ch CAN-से-फाइबर कन्वर्टर्स |
|
|
LNK-FCAN01 |
औद्योगिक 1Ch CAN BUS फाइबर मीडिया कन्वर्टर:मल्टीमोडदोहरी फाइबर,एफसी, 2 किमी |
|
LNK-FCAN01-20 |
औद्योगिक 1Ch CAN BUS फाइबर मीडिया कन्वर्टर:एकल मोडदोहरी फाइबर,एफसी, 20किमी |
|
LNK-FCAN01S-20 |
औद्योगिक 1Ch CAN BUS फाइबर मीडिया कन्वर्टर:एकल मोड,एकल फाइबर,एफसी, 20 किमी |
|
औद्योगिक 2Ch CAN-से-फाइबर कन्वर्टर्स |
|
|
LNK-FCAN02 |
औद्योगिक 2Ch CAN BUS फाइबर मीडिया कन्वर्टर:मल्टीमोडदोहरी फाइबर,एफसी, 2 किमी |
|
LNK-FCAN02-20 |
औद्योगिक 2Ch CAN BUS फाइबर मीडिया कन्वर्टर:एकल मोडदोहरी फाइबर,एफसी, 20किमी |
|
LNK-FCAN02एस-20 |
औद्योगिक 2Ch CAN BUS फाइबर मीडिया कन्वर्टर:एकल मोड,एकल फाइबर,एफसी, 20 किमी |
|
नोट*: डिफ़ॉल्ट FC फाइबर कनेक्टर, SC, ST वैकल्पिक |
|
