उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, ROHS, FCC
मॉडल संख्या: एलएनके-एचएफ100डीए श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: negotiate
पैकेजिंग विवरण: फाइबर विस्तारक मानक पैकेज
प्रसव के समय: 3-5 कार्यदिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 10000 पीसी/माह
इंटरफ़ेस बैंडविड्थ: |
3 जीबीपीएस |
शक्ति का अपव्यय: |
मैक्स 4 डब्ल्यू |
तापमान संचालन: |
-20 ℃ ~ + 70 ℃ |
आर्द्रता संचालन: |
5% ~ 90% |
फाइबर का प्रकार: |
अकेला प्रकार |
अधिकतम डेटा दर: |
6.75 जीबीपीएस |
इंटरफ़ेस बैंडविड्थ: |
3 जीबीपीएस |
शक्ति का अपव्यय: |
मैक्स 4 डब्ल्यू |
तापमान संचालन: |
-20 ℃ ~ + 70 ℃ |
आर्द्रता संचालन: |
5% ~ 90% |
फाइबर का प्रकार: |
अकेला प्रकार |
अधिकतम डेटा दर: |
6.75 जीबीपीएस |

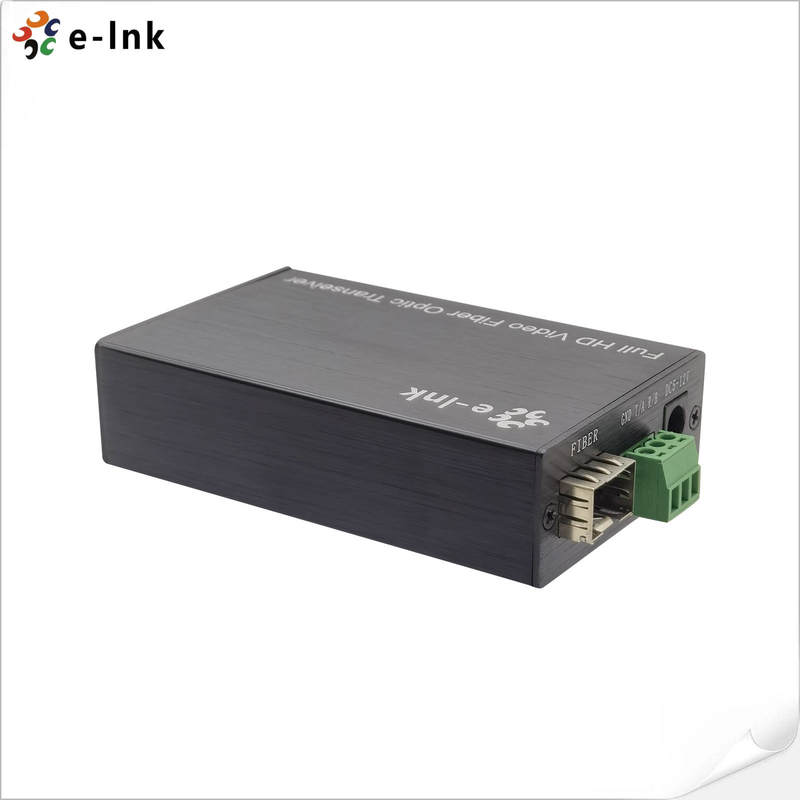

मॉडल: LNK-HF100DA श्रृंखला
अवलोकन
एलएनके-एचएफ100डीए सीरीज एचडीएमआई फाइबर ऑप्टिक एक्सटेंडर एचडीएमआई, द्विदिशात्मक ऑडियो और आरएस232 का विस्तार प्रदान करता है
एक फाइबर ऑप्टिक केबल पर, यह HDMI1.4 मोड का समर्थन करता है, यह HDMI 1.4b, HDMI 1.4b 3D और के साथ पूरी तरह से संगत है
एचडीसीपी 1.4, उच्च संकल्प 1920 * 1200 @ 60Hz तक। विस्तारक का उपयोग कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है।
इसकी अच्छी स्थिरता और शक्तिशाली सुरक्षा के कारण उच्च गुणवत्ता के साथ उच्च रिज़ॉल्यूशन के लंबी दूरी के प्रसारण की आवश्यकता होती है।
विशेषताएं
एक ही फाइबर केबल पर 20 किमी तक एचडीएमआई वीडियो सिग्नल, आरएस232 और ऑडियो प्रसारित करता है।
1920*1200@60Hz तक के रिज़ॉल्यूशन का समर्थन करें;
विशेष समर्थन 1600*1200 @60HZ
बाहरी द्विदिशात्मक स्टीरियो ऑडियो प्रसारण का समर्थन करें;
एचडीएमआई 1.4बी 3डी और एचडीसीपी 1.2 मानक के अनुरूप;
एक-पोर्ट एचडीएमआई 1.4 बी रिसीवर
उच्च संगतता, स्रोत और डिस्प्ले डिवाइस का स्वतः मिलान कर सकता है;
- निर्मित स्वचालित समायोजन प्रणाली, छवि को चिकनी, स्पष्ट और स्थिर बनाती है;
ईएसडी सुरक्षा प्रणाली;
स्थापित करने के लिए सरल, प्लग और प्ले;
ईडीआईडी का समर्थन करना
तकनीकी सूचकांक
| पैरामीटर | विवरण | |
|
वीडियो
|
मानक | एचडीएमआई1.4बी 3डी; एचडीसीपी14 |
| अधिकतम पिक्सेल घड़ी | 165MHz | |
| अधिकतम डेटा दर | 6.75Gbps | |
| अनुरूप |
1080 पी@50/59.95/60 हर्ट्ज, ((मैक्स 1920*1200@60 हर्ट्ज) 1080 पी@23.98/24/29.97/30 हर्ट्ज, विशेष समर्थन 1600*1200 @60HZ |
|
| कनेक्टर | महिला एचडीएमआई प्रकार ए | |
| प्रतिबाधा | 100Ω | |
| एचडीएमआई केबल रेंज | <5 मीटर (रिज़ॉल्यूशन तक1920*1200@60 हर्ट्ज) | |
| ऑडियो | इंटरफेस | 3.5 एमएम बाहरी स्टीरियो ऑडियो |
| ट्रांसमीटर | 1Ch इनपुट + 1Ch आउटपुट | |
| रिसीवर | 1Ch इनपुट + 1Ch आउटपुट | |
| RS232 | इंटरफेस | 3-पिन टर्मिनल ब्लॉक |
| बाउड दर | ≤115200 बीपीएस | |
| ऑप्टिकल फाइबर | इंटरफेस | एसएफपी मॉडल LC कनेक्टर |
| फाइबर का प्रकार | एकल मोड | |
| तरंगदैर्ध्य | 850nm/1310nm/1550nm | |
| इंटरफ़ेस बैंडविड्थ | 3Gbps | |
| संचरण दूरी |
ट्रांसमिशन@1920*1200@60Hz मल्टी-मोड फाइबरः <500M सिंगल-मोड फाइबरः 20 किमी |
|
| सूचकांक अन्य | विद्युत आपूर्ति | पावर एडाप्टर: DC 5~12V |
| शक्ति अपव्यय | मैक्स 4W | |
| तापमान | संचालनः -20°C ~ +70°C | |
| आर्द्रता | संचालनः 5% ~ 90% | |
| आयाम (LxWxH) | 92 x 57 x 23 (मिमी) | |
आवेदन
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-HF100DA | 1Ch एचडीएमआई + 1Ch द्विदिश स्टीरियो ऑडियो + 1Ch आरएस232 फाइबर ऑप्टिक एक्सटेंडर पर, एलसी ((एसएफपी), मल्टी-मोड फाइबर, 500 मीटर, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है |
| LNK-HF100DA-20 | 1Ch एचडीएमआई + 1Ch द्विदिश स्टीरियो ऑडियो + 1Ch आरएस232 फाइबर ऑप्टिक एक्सटेंडर पर, एलसी ((एसएफपी), सिंगल-मोड फाइबर, 20 किमी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
