उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: Iso9001, CE, ROHS, FCC
मॉडल संख्या: एलएनके-एचएफ100डीए
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pcs
मूल्य: negotiate
पैकेजिंग विवरण: एचडीएमआई फाइबर एक्सटेंडर स्टैंडर्ड कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्यदिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000/माह
क्रोमा सबसैम्पलिंग: |
अधिकतम 3840*2160@30Hz (4:4:4, 4:2:2),अधिकतम 3840*2160@60Hz (4:2:0) |
फाइबर कनेक्टर: |
एसएफपी/एलसी |
संचरण दूरी: |
10.2 जीबीपीएस |
विद्युत आपूर्ति: |
5 वी डीसी, यूएसबी टाइप-सी |
तापमान संचालन: |
-20 ℃ ~ + 70 ℃ |
आर्द्रता संचालन: |
5% ~ 90% |
क्रोमा सबसैम्पलिंग: |
अधिकतम 3840*2160@30Hz (4:4:4, 4:2:2),अधिकतम 3840*2160@60Hz (4:2:0) |
फाइबर कनेक्टर: |
एसएफपी/एलसी |
संचरण दूरी: |
10.2 जीबीपीएस |
विद्युत आपूर्ति: |
5 वी डीसी, यूएसबी टाइप-सी |
तापमान संचालन: |
-20 ℃ ~ + 70 ℃ |
आर्द्रता संचालन: |
5% ~ 90% |

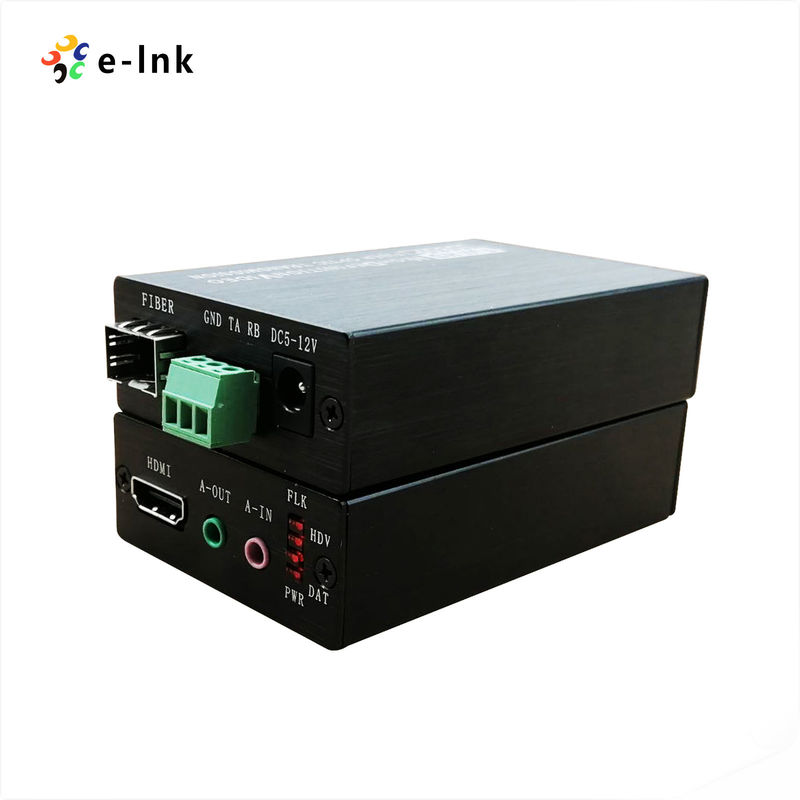

मॉडलःLNK-HF100DA
अवलोकन
एलएनके-एचएफ100डीए सीरीज एचडीएमआई फाइबर ऑप्टिक एक्सटेंडर एचडीएमआई, द्विदिश विस्तार प्रदान करता है
ऑडियो और RS232 एक फाइबर ऑप्टिक केबल पर, यह HDMI1.4 मोड का समर्थन करता है, यह पूरी तरह से संगत है
एचडीएमआई 1.4 बी, एचडीएमआई 1.4 बी 3 डी और एचडीसीपी 1.4, 1920*1200@60Hz तक उच्च संकल्प।
उच्च संकल्प के लंबी दूरी के प्रसारण की आवश्यकता अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए इस्तेमाल किया जा सकता है
इसकी अच्छी स्थिरता और शक्तिशाली सुरक्षा के कारण उच्च गुणवत्ता।
विशेषताएं
एक ही फाइबर केबल पर 20 किमी तक एचडीएमआई वीडियो सिग्नल, आरएस232 और ऑडियो प्रसारित करता है।
1920*1200@60Hz तक के रिज़ॉल्यूशन का समर्थन करें;
विशेष समर्थन 1600*1200 @60HZ
बाहरी द्विदिशात्मक स्टीरियो ऑडियो प्रसारण का समर्थन करें;
एचडीएमआई 1.4बी 3डी और एचडीसीपी 1.2 मानक के अनुरूप;
एक-पोर्ट एचडीएमआई 1.4 बी रिसीवर
उच्च संगतता, स्रोत और डिस्प्ले डिवाइस का स्वतः मिलान कर सकता है;
- निर्मित स्वचालित समायोजन प्रणाली, छवि को चिकनी, स्पष्ट और स्थिर बनाती है;
ईएसडी सुरक्षा प्रणाली;
स्थापित करने के लिए सरल, प्लग और प्ले;
ईडीआईडी का समर्थन करना
तकनीकी सूचकांक
| पैरामीटर | विवरण | |
|
वीडियो
|
मानक | एचडीएमआई1.4बी 3डी; एचडीसीपी14 |
| अधिकतम पिक्सेल घड़ी | 165MHz | |
| अधिकतम डेटा दर | 6.75Gbps | |
| अनुरूप |
1080 पी@50/59.95/60 हर्ट्ज, ((मैक्स 1920*1200@60 हर्ट्ज) 1080 पी@23.98/24/29.97/30 हर्ट्ज, विशेष समर्थन 1600*1200 @60HZ |
|
| कनेक्टर | महिला एचडीएमआई प्रकार ए | |
| प्रतिबाधा | 100Ω | |
| एचडीएमआई केबल रेंज | <5मीटर (रिज़ॉल्यूशन 1920*1200@60Hz तक) | |
| ऑडियो | इंटरफेस | 3.5 एमएम बाहरी स्टीरियो ऑडियो |
| ट्रांसमीटर | 1Ch इनपुट + 1Ch आउटपुट | |
| रिसीवर | 1Ch इनपुट + 1Ch आउटपुट | |
| RS232 | इंटरफेस | 3-पिन टर्मिनल ब्लॉक |
| बाउड दर | ≤115200 बीपीएस | |
| ऑप्टिकल फाइबर | इंटरफेस | एसएफपी मॉडल LC कनेक्टर |
| फाइबर का प्रकार | एकल मोड | |
| तरंगदैर्ध्य | 850nm/1310nm/1550nm | |
| इंटरफ़ेस बैंडविड्थ | 3Gbps | |
| संचरण दूरी |
ट्रांसमिशन@1920*1200@60Hz मल्टी-मोड फाइबरः <500M सिंगल-मोड फाइबरः 20 किमी |
|
| सूचकांक अन्य | विद्युत आपूर्ति | पावर एडाप्टर: DC 5~12V |
| शक्ति अपव्यय | मैक्स 4W | |
| तापमान | संचालनः -20°C ~ +70°C | |
| आर्द्रता | संचालनः 5% ~ 90% | |
| आयाम (LxWxH) | 92 x 57 x 23 (मिमी) | |
आवेदन
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-HF100DA | 1Ch एचडीएमआई + 1Ch द्विदिश स्टीरियो ऑडियो + 1Ch आरएस232 फाइबर ऑप्टिक एक्सटेंडर पर, एलसी ((एसएफपी), मल्टी-मोड फाइबर, 500 मीटर, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है |
| LNK-HF100DA-20 | 1Ch एचडीएमआई + 1Ch द्विदिश स्टीरियो ऑडियो + 1Ch आरएस232 फाइबर ऑप्टिक एक्सटेंडर पर, एलसी ((एसएफपी), सिंगल-मोड फाइबर, 20 किमी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
