उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE,FCC,RoHs
मॉडल संख्या: एलएनके-108एम
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़े
मूल्य: negotiate
पैकेजिंग विवरण: एचडीएमआई फाइबर विस्तारक मानक निर्यात पैकेज
प्रसव के समय: 3-6कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 5000जोड़े प्रति माह
इनपुट सिग्नल: |
HDMI |
सिग्नल सपोर्ट: |
एचडीएमआई 1.4 एचडीएमआई प्रारूप मानक |
वीडियो समर्थन: |
4K@30Hz/1080p/1080i/720p |
आयाम (WxDxH): |
2.24 x 0.6 x 0.55 इंच (57x16x14मिमी) |
वजन: |
0.1 किग्रा / 0.22 पौंड |
नमी: |
90% आरएच (गैर संघनक) |
इनपुट सिग्नल: |
HDMI |
सिग्नल सपोर्ट: |
एचडीएमआई 1.4 एचडीएमआई प्रारूप मानक |
वीडियो समर्थन: |
4K@30Hz/1080p/1080i/720p |
आयाम (WxDxH): |
2.24 x 0.6 x 0.55 इंच (57x16x14मिमी) |
वजन: |
0.1 किग्रा / 0.22 पौंड |
नमी: |
90% आरएच (गैर संघनक) |
मिनी 4K एचडीएमआई एक्सटेंडर फायदे
4K/30Hz तक के एचडीएमआई वीडियो का समर्थन करता है
कोई सेटिंग या समायोजन की आवश्यकता नहीं
OM3, OM4, OM5 फाइबर के साथ 400 मीटर तक की दूरी का समर्थन करता है
मानक HDMI1.4 कनेक्टर
बिजली के लिए एकीकृत यूएसबी कनेक्टर
कम बिजली की खपत, केवल आरएक्स मॉड्यूल (डिस्प्ले साइड) को बाहरी बिजली की आपूर्ति की आवश्यकता होती है
गर्म-प्लग करने योग्य
TMDS सिग्नल मल्टीमोड ऑप्टिकल फाइबर के माध्यम से प्रेषित किया जाता है
छोटे, विश्वसनीय एलसी ऑप्टिकल कनेक्टर का प्रयोग करता है
अवलोकन

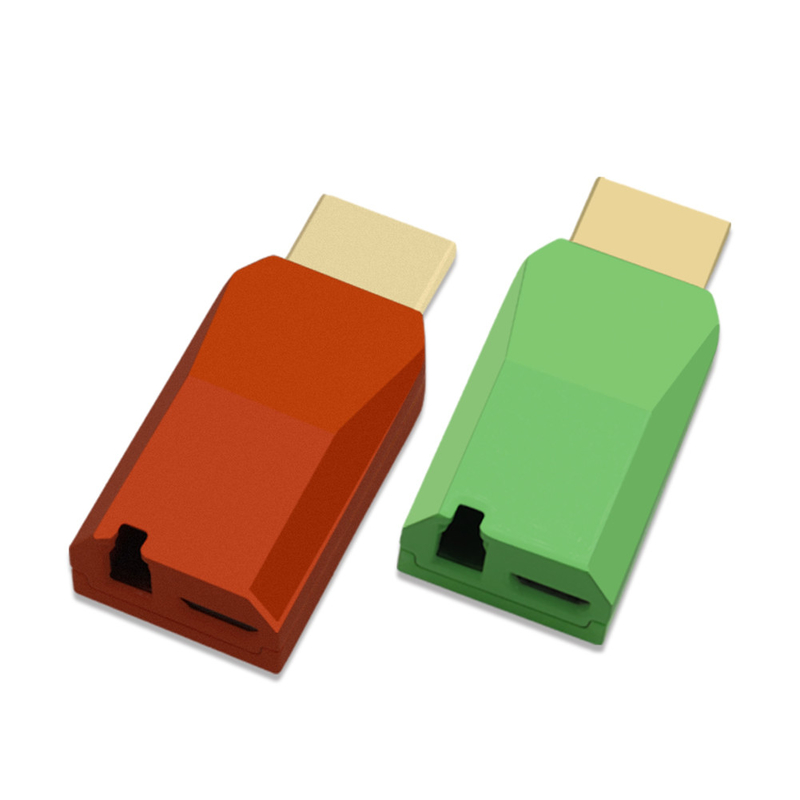

LNK-108M एक मिनी 4K/30Hz HDMI over Single-Core MM फाइबर एक्सटेंडर है जिसे सीधे प्लग किया जा सकता है
अपने डिवाइस में. फाइबर पर अपने 4K वीडियो स्रोत का विस्तार 500 मीटर तक (OM5 फाइबर के साथ) अपने वांछित
इस अविश्वसनीय रूप से कॉम्पैक्ट सेट के साथ प्रदर्शित करता है. सेट भी नगण्य आरएफआई / ईएमआई के साथ सुरक्षित डेटा को बढ़ावा देता है
कोई तांबा कंडक्टर मौजूद नहीं होने के कारण उत्सर्जन या वीडियो गुणवत्ता का नुकसान।
4K एचडीएमआई ऑप्टिकल फाइबर एक्सटेंडर ट्रांसमिशन का समर्थन करने के लिए डिज़ाइन किए गए संलग्न एचडीएमआई ऑप्टिकल मॉड्यूल हैं
850nm पर OM5 मल्टीमोड ऑप्टिकल फाइबर पर एक असम्पीडित हानि रहित HDMI 1.4 संकेत, दूरी तक
LNK-108M-T एक HDMI सिग्नल को एक एकल 10Gb/s सीरियल डेटा में परिवर्तित करता है
एकल ऑप्टिकल फाइबर पर संचरण के लिए धारा। एलएनके-108एम-आर एक एचडीएमआई के लिए वापस सीरियल डेटा परिवर्तित करता है
ट्रांसीवर RoHS अनुपालन और यूरोप और चीन में आवश्यकताओं के अनुसार सीसा मुक्त हैं।
यह उत्पाद बड़े स्क्रीन डिस्प्ले, कॉन्फ्रेंसिंग सिस्टम और होम एंटरटेनमेंट आदि के लिए आदर्श है।
उपकरण में संकेत की स्थिरता सुनिश्चित करने के लिए हस्तक्षेप विरोधी क्षमता है।
तकनीकी सूचकांक
| विस्तारक का प्रकार | मिनी 4K/30Hz एचडीएमआई ओवर सिंगल-कोर मल्टीमोड फाइबर एक्सटेंडर |
| इनपुट सिग्नल | एचडीएमआई |
| सिग्नल समर्थन | एचडीएमआई 1.4 एचडीएमआई स्वरूप मानक |
| वीडियो समर्थन | 4K@30Hz/1080p/1080i/720p |
| ऑडियो समर्थन | डॉल्बी ट्रूएचडी, डॉल्बी डिजिटल प्लस, डीटीएस, डीटीएस-ईएस 6.1, डीटीएसएचडी, डीटीएस-एचडी-एचआरए, डीटीएस-एचडी मास्टर, (पीसीएम-2सीएच) |
| वेबसाइट विनिर्देश | रंग स्थान 444, 420, 400 |
| फाइबर कनेक्टर | 1 x एलसी कनेक्टर |
| संचरण दर | 10.2Gbps(3.4Gbps/CH) |
| संचरण दूरी | OM3 फाइबर के साथ 300 मीटर, OM4 फाइबर के साथ 400 मीटर, OM5 फाइबर के साथ 500 मीटर |
| परिचालन तापमान | -20°C से + 70°C तक |
| भंडारण तापमान | -40°C से + 85°C तक |
| आर्द्रता | 90% आरएच (गैर संक्षेपण) तक |
| सुरक्षा अनुमोदन | CE, RoHS, FCC |
| आयाम (WxDxH) | 2.24 x 0.6 x 0.55 इंच (57x16x14 मिमी) |
| वजन | 0.1 किलोग्राम / 0.22 पाउंड |
| ऑपरेशन वोल्टेज | 5 वीडीसी |
| ओप्रलय वर्तमान | TX+RX: 75mA |
| विद्युत आपूर्ति | पावर इनपुट +5VDC, 0.85A (सार्वभौमिक प्रकार 50/60Hz, 100~240VAC) |
| एनओट | मॉड्यूल HDCP और EDID पारदर्शी संचरण का समर्थन नहीं करता है |
आवेदन
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-108M |
मिनी 4K/30Hz एचडीएमआई ओवर सिंगल-कोर मल्टीमोड फाइबर एक्सटेंडर, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है, यूएसबी पावर इनपुट दूरी: OM3 फाइबर के साथ 300 मीटर, OM4 फाइबर के साथ 400 मीटर, OM5 फाइबर के साथ 500 मीटर |
