उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: एलएनके-आईआरएस श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: negotiable
पैकेजिंग विवरण: फाइबर मीडिया कन्वर्टर मानक निर्यात पैकेज
प्रसव के समय: 5-12 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 पीसीएस/माह
कीवर्ड: |
सीरियल टू फाइबर कन्वर्टर |
फाइबर इंटरफ़ेस: |
एसएफपी, एफसी, एससी या एसटी |
पावर इनपुट: |
12 ~ 48 वीडीसी |
बिजली की खपत: |
<6w |
वजन: |
0.55 किग्रा |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
119 x 114 x 50 मिमी |
कीवर्ड: |
सीरियल टू फाइबर कन्वर्टर |
फाइबर इंटरफ़ेस: |
एसएफपी, एफसी, एससी या एसटी |
पावर इनपुट: |
12 ~ 48 वीडीसी |
बिजली की खपत: |
<6w |
वजन: |
0.55 किग्रा |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
119 x 114 x 50 मिमी |
औद्योगिकसीरियल RS232/RS485/RS422फाइबर ऑप्टिकमॉडम
फाइबर मॉडम के फायदे
कठोर औद्योगिक वातावरण के लिए पंखा रहित और दीन-रेल डिजाइन
दो-दिशात्मक RS232/422/485 (टर्मिनल ब्लॉक) सीरियल पोर्ट में निर्मित
बहु-चैनल सीरियल डेटा पोर्ट का समर्थन करता हैः 4~16Ch RS232, 4~16Ch RS485 या 2~8Ch RS422
सीरियल डेटा पूरी तरह से पारदर्शी है, बाउड दर स्व-अनुकूली है, कोई सेटिंग की आवश्यकता नहीं है
SFP, FC, SC या ST मल्टी-मोड 2 किमी, सिंगल-मोड 20 किमी का समर्थन करता है
उच्च गति सीरियल डेटा का उपयोग स्टेज लाइटिंग कंट्रोल में DMX512 संचार के लिए किया जा सकता है
इनपुट वोल्टेज 12 ~ 48VDC का समर्थन करता है
रिवर्स ध्रुवीयता संरक्षण का समर्थन करता है
IP40 एल्यूमीनियम केस
ऑपरेटिंग तापमान -40°C से 80°C (-40°F से 176°F)
5 साल की वारंटी
औद्योगिक फाइबर ऑप्टिक मीडिया कन्वर्टर तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | एसएफपी, एफसी, एससी या एसटी |
| केबल की आवश्यकता |
मल्टी-मोड: 50/125um, 62.5/125um सिंगल-मोडः 9/125um |
| फाइबर पोर्ट | 1 फाइबर पोर्ट |
| संचरण दूरी |
मल्टी-मोडः 2 किमी एकल मोडः 20 किमी |
| तरंगदैर्ध्य | 1310nm/1490nm/1550nm |
| RS232 सीरियल इंटरफेस | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | 16Ch RS232 तक द्विदिश |
| आरएस-232 संकेत | TxD, RxD, GND |
| सीरियल पोर्ट लाइन की दूरी (कॉपर) | 15 मीटर |
| बाउड दर | 0 ~ 800kbps |
| RS422 सीरियल इंटरफेस | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | 8Ch RS422 तक द्विदिश |
| आरएस-422 संकेत | Tx+, Tx-, Rx+, Rx-, GND |
| सीरियल पोर्ट लाइन की दूरी (कॉपर) | 1000 मीटर |
| बाउड दर | 0 ~ 800kbps |
| RS485 सीरियल इंटरफेस | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | 16Ch RS485 तक द्विदिश |
| आरएस-485 संकेत | डेटा+, डेटा-, जीएनडी |
| सीरियल पोर्ट लाइन की दूरी (कॉपर) | 1000 मीटर |
| बाउड दर | 0 ~ 800kbps |
| बिजली की आवश्यकताएँ | |
| पावर इनपुट | 12~48 वीडीसी |
| बिजली की खपत | <6W |
| पावर कनेक्टर | टर्मिनल ब्लॉक |
| शक्ति संरक्षण | विपरित ध्रुवीयता संरक्षण |
| एलईडी संकेतक | |
| पीडब्ल्यूआर | विद्युत आपूर्ति |
| FL | फाइबर लिंक स्थिति |
| डेटा 1 से 16 | सीरियल डेटा सिग्नल |
| मैकेनिकल | |
| आयाम (LxWxH) | 119 x 114 x 50 मिमी |
| वजन | 0.55 किलो |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | डीआईएन-रेल माउंट |
| पर्यावरण | |
| कार्य तापमान | -40°C से 80°C (-40°F से 176°F) |
| भंडारण तापमान | -40°C से 85°C (-40°F से 185°F) |
| कार्यशील आर्द्रता | 5%~95% (गैर संक्षेपण) |
| एमटीबीएफ | 216388 घंटे |
| नियामक अनुमोदन | |
| ईएमआई | FCC भाग 15, CISPR (EN55022) वर्ग A |
| ईएमएस |
EN61000-4-2 (ESD) स्तर 4, मानदंड B EN61000-4-3 (RS) स्तर 3, मानदंड A EN61000-4-4 (EFT) स्तर 3, मानदंड A EN61000-4-5 (सर्ज) स्तर 3, मानदंड B EN61000-4-6 (CS) स्तर 3, मानदंड A |
| झटका / मुक्त गिरावट / कंपन |
शॉक: MIL-STD-810F विधि 516.5 मुक्त गिरावटः MIL-STD-810F विधि 516.5 कंपन: MIL-STD-810F विधि 514.5 C-1 और C-2 |
| हरी | RoHS अनुरूप |
| प्रमाणपत्र: | एफसीसी, सीई |
एसएफपी मीडिया कनवर्टरअवलोकन

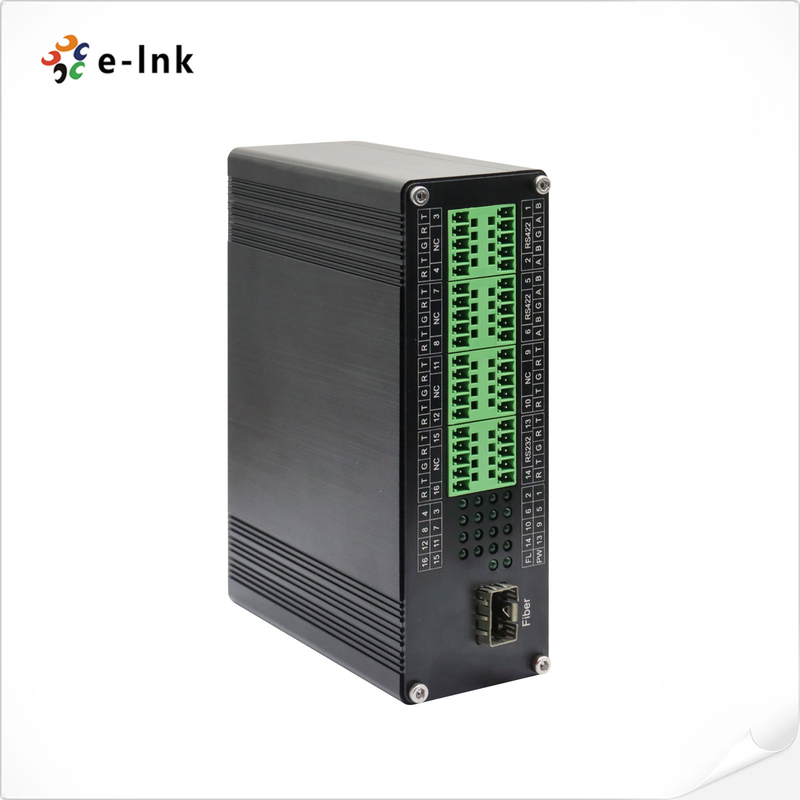

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiber. यह मल्टी-चैनल सीरियल डेटा पोर्ट का समर्थन करता हैः 4~16Ch RS232, 4~16Ch RS485 या 2~8Ch RS422. यह मिश्रित संकेतों के साथ भी कॉन्फ़िगर किया जा सकता है, जैसे कि 8Ch RS232 + 8Ch RS485, 8Ch RS232 + 4Ch RS422,8Ch RS485 + 4Ch RS422यह किसी भी कठोर औद्योगिक वातावरण में उपयोगकर्ताओं को एक आसान स्थापना और रखरखाव उद्देश्य देने के लिए एक दीन-रेल प्रकार के डिजाइन की विशेषता है।
ऑप्टिकल फाइबर संचार का उपयोग विद्युत चुम्बकीय हस्तक्षेप, ग्राउंड रिंग हस्तक्षेप और बिजली क्षति की समस्याओं को हल करता है। यह विश्वसनीयता, सुरक्षा में काफी सुधार करता है,और डेटा संचार की गोपनीयता, और व्यापक रूप से विभिन्न औद्योगिक नियंत्रण, प्रक्रिया नियंत्रण, स्टेज लाइटिंग नियंत्रण, और यातायात नियंत्रण अवसरों में इस्तेमाल किया जा सकता है।
.
| डेटा चैनल | मापी गई त्रुटि मुक्त बाउड दर बीपीएस |
अधिकतम समर्थित बाउड दर (केबीपीएस) |
विशिष्ट अनुप्रयोग |
| 1 | 460800 | 800 | स्टेज लाइटिंग कंट्रोल सिस्टम DMX512-500Kbps, सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि |
| 2 | 460800 | 800 | स्टेज लाइटिंग कंट्रोल सिस्टम DMX512-500Kbps, सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि |
| 3 | 230400 | 250 | सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि। |
| 4 | 230400 | 250 | सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि। |
| 5 | 460800 | 800 | स्टेज लाइटिंग कंट्रोल सिस्टम DMX512-500Kbps, सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि |
| 6 | 460800 | 800 | स्टेज लाइटिंग कंट्रोल सिस्टम DMX512-500Kbps, सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि |
| 7 | 230400 | 250 | सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि। |
| 8 | 230400 | 250 | सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि। |
| 9 | 460800 | 500 | स्टेज लाइटिंग कंट्रोल सिस्टम DMX512-500Kbps, सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि |
| 10 | 460800 | 500 | स्टेज लाइटिंग कंट्रोल सिस्टम DMX512-500Kbps, सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि |
| 11 | 230400 | 250 | सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि। |
| 12 | 230400 | 250 | सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि। |
| 13 | 230400 | 250 | सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि। |
| 14 | 230400 | 250 | सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि। |
| 15 | 230400 | 250 | सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि। |
| 16 | 230400 | 250 | सुरक्षा निगरानी, अग्नि अलार्म, औद्योगिक नियंत्रण आदि। |
