उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: CE, RoHS, FCC
मॉडल संख्या: एलएनके-3GSDI-8V
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1pair
मूल्य: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
उत्पाद का नाम: |
एसडीआई फाइबर कनवर्टर |
बिजली अनुकूलक: |
एसी 110 ~ 220 वी |
संचरण दूरी: |
20 किमी |
फाइबर का प्रकार: |
अकेला प्रकार |
झलार: |
एल्यूमीनियम का मामला |
वजन: |
7 किलो / जोड़ी |
उत्पाद का नाम: |
एसडीआई फाइबर कनवर्टर |
बिजली अनुकूलक: |
एसी 110 ~ 220 वी |
संचरण दूरी: |
20 किमी |
फाइबर का प्रकार: |
अकेला प्रकार |
झलार: |
एल्यूमीनियम का मामला |
वजन: |
7 किलो / जोड़ी |
एलएनके-एसडीआई-8वी सीरीज़ 8-चैनल मानक, उच्च परिभाषा वीडियो सिग्नल का समर्थन करती है जो एक एकल फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित और निगरानी की जाती है।यह एक ट्रांसमीटर और रिसीवर इकाई के माध्यम से एक 1080p 3 जी-एसडीआई संकेत प्राप्त करने के लिए संभव है, जो ई-लिंक 3जी-एसडीआई वीडियो ओवर फाइबर कन्वर्टर का हिस्सा है।ई-लिंक एसडी/एचडी/3जी-एसडीआई फाइबर कन्वर्टर एक ऑप्टिकल फाइबर के माध्यम से 8-च एसडी/एचडी/3जी-एसडीआई वीडियो और 1-च रिवर्स आरएस-485 डेटा सिग्नल प्रसारित कर सकता हैइसके अतिरिक्त, वीडियो गुणवत्ता प्रसारण मानकों तक पहुंचने में सक्षम है जबकि ऑडियो सीडी स्तर पर सेट है। इसके अलावा, यह रिवर्स आरएस -485 डेटा संचार प्रारूपों का भी समर्थन करता है।
यह फाइबर ऑप्टिक वीडियो ट्रांसमिशन उच्च गुणवत्ता वाले 8 चैनल एसडी/एचडी/3जी-एसडीआई ट्रांसमिशन के लिए सही विकल्प है।यह सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित रूप से केबलों को समतल करता है और 270Mbit/s से स्वचालित रीक्लॉकिंग प्रदान करता है - 1.48Gbit/s - 3Gbit/s. इसके अतिरिक्त, यह सीधे 3G-SDI कैमरा सिस्टम के साथ संगत है और रिवर्स RS-485 डेटा प्रोटोकॉल के साथ काम करता है।
यह फाइबर ऑप्टिमल वीडियो ट्रांसमिशन भी प्रभावशाली दूरी का मालिक है, जिससे आप 10 किमी और यहां तक कि 120 किमी तक डेटा ट्रांसमिट कर सकते हैं।एक टर्मिनल ब्लॉक आउटपुट औद्योगिक अनुप्रयोग को सक्षम करता है और यह गर्म स्वैपिंग और गर्म प्लगिंग का समर्थन करता हैपूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण, फाइबर ऑप्टिक डब्ल्यूडीएम/सीडब्ल्यूडीएम/डीडब्ल्यूडीएम तकनीक और एक सुपर ऑप्टिक गतिशील रेंज का उपयोग करके, समस्या निवारण और निगरानी आसान है।
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550 मीटर-20 किलोमीटर |
| तरंगदैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| एसडीआई प्रारूप समर्थन | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080 पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
| डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | रिवर्स RS485 |
| आवृत्ति/दर समर्थन | RS485 के लिए अधिकतम 57600 बीपीएस |
| बीईआर | <10 ¢9 |
| विद्युत | |
| पावर एडाप्टर | AC 110~220V |
| बिजली की खपत | <15W |
| एलईडी संकेतक | |
| एसडीआई ए/बी/सी/डी/ई/एफ/जी/एच | एसडीआई वीडियो |
| पीडब्ल्यूआर | विद्युत आपूर्ति |
| मैकेनिकल | |
| आयाम (LxWxH) | 19 इंच 1U (483 x 220 x 44.45 मिमी) |
| वजन | 7 किलोग्राम प्रति जोड़ी |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | रैकमाउंट |
| पर्यावरण | |
| कार्य तापमान | -20°C+70°C |
| भंडारण तापमान | -40°C+80°C |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
हम अपने एसडीआई फाइबर कनवर्टर के लिए तकनीकी सहायता और सेवा प्रदान करते हैं। हमारी सहायता टीम हमारे उत्पाद के बारे में आपके किसी भी प्रश्न का उत्तर देने के लिए उपलब्ध है।
हमारी टीम स्थापना, विन्यास और समस्या निवारण के लिए तकनीकी सहायता प्रदान करती है। हम विभिन्न प्रकार की प्रशिक्षण सामग्री भी प्रदान करते हैं, जिसमें उत्पाद मैनुअल, ऑनलाइन ट्यूटोरियल,और वीडियो समर्थन.
हम उच्चतम स्तर की ग्राहक सेवा प्रदान करने का प्रयास करते हैं और यह सुनिश्चित करते हैं कि हमारे ग्राहक हमारे उत्पाद के साथ सर्वोत्तम संभव अनुभव प्राप्त कर रहे हैं।
एसडीआई फाइबर कन्वर्टर उत्पादों को उचित पैकेज और शिपमेंट किया जाना चाहिए ताकि उत्पाद की सुरक्षित डिलीवरी सुनिश्चित हो सके।SDI फाइबर कन्वर्टर उत्पादों को पैकेज और शिपिंग करते समय निम्नलिखित चरणों का पालन किया जाना चाहिए:
| मॉडल | विवरण |
| एलएनके-एसडीआई-8वी | 19" 1U 8-Ch HD-SDI वीडियो लूप-आउट के साथ, 20 किमी, एसएम, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
| LNK-SDI-8V1R | लूप-आउट के साथ 19 " 1U 8-Ch HD-SDI वीडियो + 1-Ch RS485 रिवर्स डेटा, 20 किमी, एसएम, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
| LNK-SDI-8V1A | लूप-आउट के साथ 19 " 1U 8-Ch HD-SDI वीडियो + 1-Ch फॉरवर्ड ऑडियो, 20 किमी, एसएम, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |

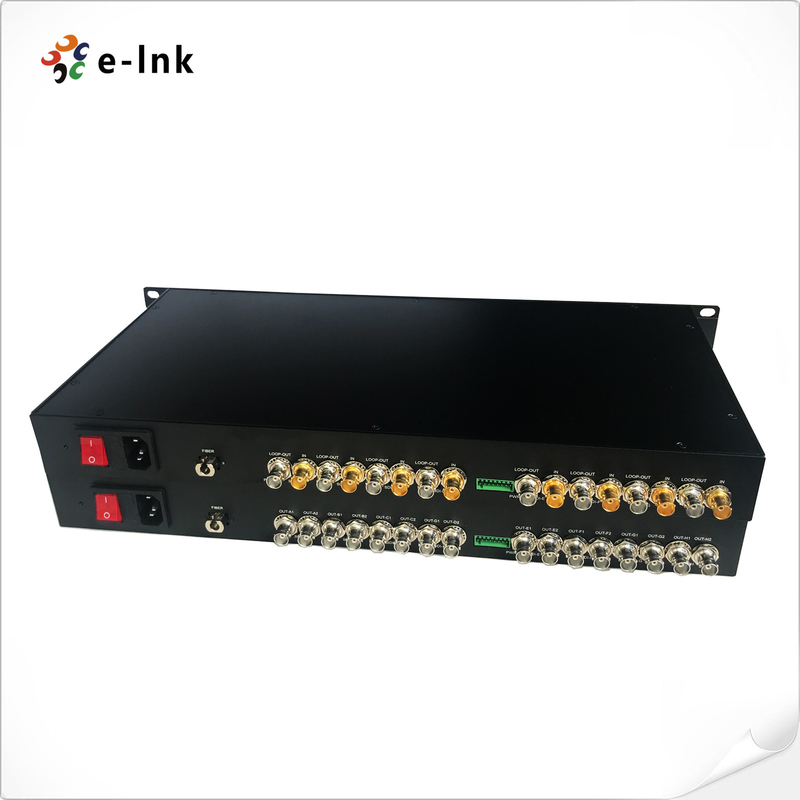

| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P वीडियो लूप-आउट के साथ, 20 किमी, एसएम, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P वीडियो लूप-आउट के साथ + 1-Ch RS485 रिवर्स डेटा, 20 किमी, एसएम, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
| LNK-3GSDI-8V1A | 19 " 1U 8-Ch 3G-SDI 1080P वीडियो लूप-आउट के साथ + 1-Ch फॉरवर्ड ऑडियो, 20 किमी, एसएम, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
