उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE
मॉडल संख्या: एलएन के-मिडी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: negotiable
पैकेजिंग विवरण: औद्योगिक मल्टी-चैनल RS-232/422/485 सीरियल टू फाइबर कन्वर्टर्स स्टैंडर्ड कार्टन पैकेजिंग
प्रसव के समय: 7-10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100000 पीसी / माह
भंडारण अस्थायी: |
-40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
172 मिमी * 167 मिमी * 45 मिमी (एलएक्सडब्ल्यूएक्सएच) |
वज़न: |
4 किलो |
परिचालन तापमान: |
-10 डिग्री सेल्सियस से + 75 डिग्री सेल्सियस |
भंडारण अस्थायी: |
-40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
172 मिमी * 167 मिमी * 45 मिमी (एलएक्सडब्ल्यूएक्सएच) |
वज़न: |
4 किलो |
परिचालन तापमान: |
-10 डिग्री सेल्सियस से + 75 डिग्री सेल्सियस |

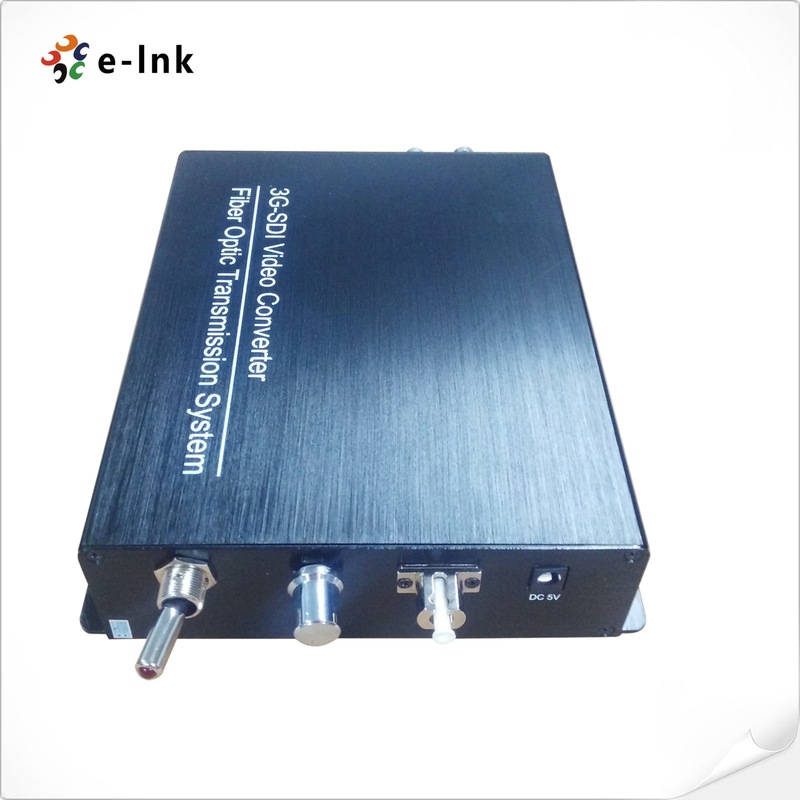

3G SD SDI फाइबर एक्सटेंडर RS232 RS422 RS485 ऑडियो ईथरनेट टैली इंटरकॉम
3G/HD/SD-SDI, RS422, ऑडियो, ईथरनेट, टैली, इंटरकॉम और रिटर्न वीडियो फाइबर मल्टीप्लेक्सर पर
लाभ:
► SMPTE 3G, HD और SD-SDI डेटा दरों का समर्थन करता है
► सभी पैथोलॉजिकल पैटर्न को संभालें
सिग्नल अखंडता सुनिश्चित करने के लिए ► स्वचालित केबल समीकरण
► रिमोट और टैली और ऑडियो (इंटरकॉम) और रिटर्न वीडियो के साथ
► 10/100 ईथरनेट
सिग्नल अखंडता सुनिश्चित करने के लिए ► स्वचालित केबल समीकरण
► स्वचालित री-लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► समर्थन संकेत प्रकार: 270Mbit/s से 3Gbit/s SMPTE 424M, SMPTE 292M और SMPTE 259M मानकों, DVB-ASI के अनुसार
► 3G/HD/SD-SDI कैमरा सिस्टम के साथ सीधे संगत और RS-232, RS-422, और RS-485 डेटा प्रोटोकॉल का समर्थन करता है
सिंगल मोड फाइबर पर 10+किमी या मल्टी मोड फाइबर पर 300 मी
► टर्मिनल ब्लॉक पावर इनपुट, हॉट स्वैपिंग और हॉट प्लगिंग
► ऑपरेटिंग तापमान का उद्योग-ग्रेड -10 ℃ से 75 ℃ तक, जो विभिन्न कार्य वातावरण पर लागू होता है
तकनीकी सूचकांक
| सामान्य विवरण | |
| कार्य अस्थायी | -10 डिग्री सेल्सियस से + 75 डिग्री सेल्सियस |
| भंडारण अस्थायी | -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
| नमी | 0 ~ 95% (गैर संघनक) |
| इनपुट शक्ति | DC5V 3ए |
| बिजली की खपत | 15 डब्ल्यू |
| शुद्ध वजन | 4 किग्रा |
| उपस्थिति का आकार | 172 मिमी * 167 मिमी * 45 मिमी (एलएक्सडब्ल्यूएक्सएच) |
| प्रकाशित तंतु | |
| वेवलेंथ | 1310 एनएम / 1550 एनएम / सीडब्ल्यूडीएम |
| बिजली उत्पादन | -6~-1dBm |
| आरएक्स संवेदनशीलता | <-18dBm |
| संचरण दूरी | एसएम फाइबर 10+ किमी, एमएम फाइबर 300 मीटर |
| ऑप्टिकल कनेक्टर | दाल एलसी / एफसी / एसटी / एससी / एमएक्स / लेमो / न्यूट्रिनो (वैकल्पिक) |
| एसडीआई इनपुट/आउटपुट | |
| संकेत प्रारूप | एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम |
| आधार - सामग्री दर | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| केबल समकरण | स्वचालित केबल EQ (बेल डेन 1694A केबल) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| एसडीआई इंटरफ़ेस | बीएनसी 75 ओम |
| इण्टरकॉम | |
| कैमरा ऑप्टिक एडेप्टर | |
| इंटरफेस | 4pin XLR(Male) /5pin XLR(Female)/ 3.5mm हेडसेट जैक |
| माइक्रोफ़ोन | म्यूट और प्री-एम्प्ट के साथ माइक इनपुट |
| हेड फोन्स | वॉल्यूम ऊपर या नीचे के साथ |
| ऑडियो | संतुलन या असंतुलित रेखा स्तर |
| गणना | |
| कैमरा ऑप्टिक एडेप्टर | |
| इंटरफेस | 4pin एयर हेड या 3pin मिनी XLR |
| उत्पादन | ड्राई कॉन्टैक्ट क्लोजर या वेट +12 वी |
| ऑन: शॉर्ट या +12 वी | |
| बंद: खुला या 0V | |
| रिमोट कंट्रोल | |
| इंटरफेस | औद्योगिक मानक का टर्मिनल ब्लॉक |
| आंकड़े | RS422 /RS232/RS485 |
| ईथरनेट | |
| पत्तन | 10/100 बेस-टी, आरजे-45 कनेक्टर |
| कार्य का तरीका | पूर्ण द्वैध / आधा द्वैध |
| आधार - सामग्री दर | 10 एम बीपीएस और 100 एम बीपीएस ईथरनेट (ऑटो अनुकूली) |
अवलोकन
LN K-MIDI श्रृंखला आपको एसएमपीटीई 424M-2006, 292 और 259 के अनुसार 3G, HD या SD-SDI संचारित करने की अनुमति देती है, जिसमें 10/100 बेस-टी ईथरनेट RS422, ऑडियो, ईथरनेट, टैली, इंटरकॉम और रिटर्न संचारित करने की क्षमता है। सिंगल मोड या मल्टी मोड फाइबर पर वीडियो।सभी डेटा चैनल एक साथ उपलब्ध हैं।सिस्टम कैमरे से बेस स्टेशन तक 3G/HD-SDI सिग्नल ट्रांसपोर्ट करता है और एक रिटर्न वीडियो (3G/HD-SDI), रिमोट कंट्रोल डेटा, जेन लॉक, इंटरकॉम, टैली, ऑडियो और 10/100M ईथरनेट भी प्रदान किया जाता है।सिस्टम मल्टी-कैमरा 3G/HD-SDI उत्पादन के लिए आवश्यक सभी संकेतों को SM/MM टैक्टिकल या SMPTE हाइब्रिड फाइबर केबल पर डालता है, किसी भी स्टूडियो या रिमोट प्रोडक्शन पर मजबूत, परेशानी मुक्त कनेक्टिविटी सुनिश्चित करता है।
