उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE
मॉडल संख्या: एलएनके-3जीएसडीआई-4बीवी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: negotiable
पैकेजिंग विवरण: औद्योगिक मल्टी-चैनल RS-232/422/485 सीरियल टू फाइबर कन्वर्टर्स स्टैंडर्ड कार्टन पैकेजिंग
प्रसव के समय: 7-10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100000 पीसी / माह
फाइबर इंटरफ़ेस: |
सिम्पलेक्स एलसी |
पीडब्ल्यूआर: |
बिजली की आपूर्ति |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
19 इंच 1यू (483 x 220 x 44.45 मिमी) |
वज़न: |
7 किलो / जोड़ी |
एमटीबीएफ: |
≥100000 घंटे |
परिचालन तापमान: |
-20 ℃ ~ + 70 ℃ |
फाइबर इंटरफ़ेस: |
सिम्पलेक्स एलसी |
पीडब्ल्यूआर: |
बिजली की आपूर्ति |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
19 इंच 1यू (483 x 220 x 44.45 मिमी) |
वज़न: |
7 किलो / जोड़ी |
एमटीबीएफ: |
≥100000 घंटे |
परिचालन तापमान: |
-20 ℃ ~ + 70 ℃ |
फाइबर कन्वर्टर सिम्प्लेक्स एलसी इंटरफेस पर 4 चैनल द्विदिश 3 जी एसडीआई
4-चैनल द्विदिश 3G-SDI फाइबर कनवर्टर
लाभ:
ऑप्टिक फाइबर पर ► 4 चैनल द्विदिश 3G-SDI वीडियो प्रसारण
सिग्नल अखंडता सुनिश्चित करने के लिए ► स्वचालित केबल समीकरण
► स्वचालित री-क्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► 3G-SDI कैमरा सिस्टम के साथ सीधे संगत और रिवर्स RS-485 डेटा प्रोटोकॉल का समर्थन करता है
► लंबी संचरण क्षमता कम से कम 10 किमी (6.2 मील), 120 किमी तक
► औद्योगिक अनुप्रयोग के लिए टर्मिनल ब्लॉक पावर इनपुट
► हॉट स्वैपिंग और हॉट प्लगिंग का समर्थन करता है
► पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण;
► सुपर ऑप्टिक डायनेमिक रेंज और उपयोग से पहले समायोजन से मुक्त;
► फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
► उद्योग स्तर की अल्ट्रा-ब्रॉड तापमान रेंज (-40 ℃ ~ + 85 ℃), विभिन्न वातावरणों के अनुकूल;
तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफ़ेस | |
| फाइबर इंटरफ़ेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550मी-20किमी |
| वेवलेंथ | 1310 एनएम / 1550 एनएम |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2 जीबी/एस |
| विभेदक लाभ (10% ~ 90% एपीएल) | <1% |
| एसडीआई प्रारूप समर्थन | 625/25 पाल |
| 525/29.97 एनटीएससी, 525/23.98 एनटीएससी | |
| 720p50, 720p59.94 | |
| 1080आई 23/24/30/50/59.94 | |
| 1080पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम(एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग (3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस (3G-SDI) | |
| आंकड़े | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | रिवर्स RS485 |
| आवृत्ति / दर समर्थन | मैक्स।RS485 के लिए 57600bps |
| हिट | <10ˉ9 |
| विद्युतीय | |
| बिजली अनुकूलक | एसी 110 ~ 220 वी |
| बिजली की खपत | <15W |
| एलईडी सूचक | |
| एसडीआई ए/बी/सी/डी/ई/एफ/जी/एच | एसडीआई वीडियो |
| पीडब्ल्यूआर | बिजली की आपूर्ति |
| यांत्रिक | |
| आयाम (एलएक्सडब्ल्यूएक्सएच) | 19 इंच 1यू (483 x 220 x 44.45 मिमी) |
| वज़न | 7 किलो / जोड़ी |
| झलार | एल्यूमीनियम का मामला |
| बढ़ते विकल्प | कंप्यूटर व उपकरण रखने के लिए रैक व अल्मारियां |
| पर्यावरण | |
| वर्किंग टेम्परेचर | -20 ℃ ~ + 70 ℃ |
| भंडारण तापमान | -40 ℃ ~ + 80 ℃ |
| कार्य आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
अवलोकन

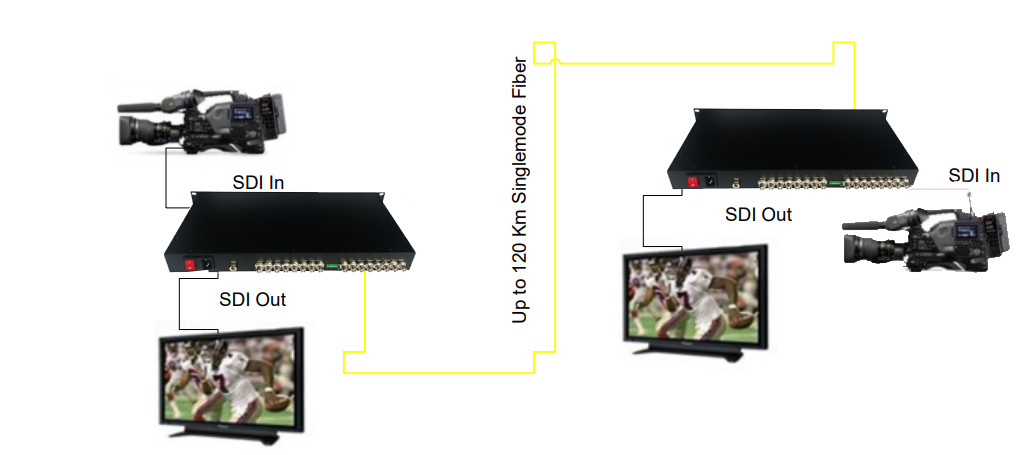

LNK-3GSDI-4BV सीरीज सिंगल फाइबर ऑप्टिकल केबल के माध्यम से प्रसारित 4-चैनल द्विदिश 3G-SDI मानक हाई-डेफिनिशन वीडियो सिग्नल का समर्थन करती है, और 3G/HD-SDI लूप आउटपुट पर स्थानीय रूप से सिग्नल की निगरानी करती है।फाइबर कन्वर्टर्स पर ई-लिंक 3G-SDI वीडियो में 1080P 3G-SDI सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।ई-लिंक 3G-SDI फाइबर कन्वर्टर्स एक साथ 4-Ch द्विदिश 3G-SDI वीडियो, 1-Ch रिवर्स RS-485 डेटा, एकल ऑप्टिकल फाइबर के माध्यम से सिग्नल प्रसारित कर सकते हैं।प्रसारण मानक तक की वीडियो गुणवत्ता, सीडी स्तर तक की ऑडियो गुणवत्ता रिवर्स RS-485 डेटा संचार प्रारूप का समर्थन करती है।
आदेश की जानकारी
| नमूना | विवरण |
| एलएनके-3जीएसडीआई-4बीवी | लूप-आउट के साथ 4-Ch द्विदिश 3G-SDI वीडियो, 20km, SM, FC, 1 ट्रांसमीटर और 1 रिसीवर सहित, जोड़ियों द्वारा उपयोग किया जाता है |
| एलएनके-3GSDI-4BV1R | लूप-आउट के साथ 4-Ch द्विदिश SDI वीडियो + 1-Ch RS485 रिवर्स डेटा, 20km, SM, FC, 1 ट्रांसमीटर और 1 रिसीवर सहित, जोड़ियों द्वारा उपयोग किया जाता है |
