उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: एलएनके-एचडी-110
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: negotiable
पैकेजिंग विवरण: एसडीआई फाइबर कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 5-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 जोड़े / माह
एमटीबीएफ: |
≥100000 घंटे |
बढ़ते विकल्प: |
दीवार पर चढ़ना |
झलार: |
एल्यूमीनियम का मामला |
वज़न: |
0.43 किग्रा / जोड़ी |
एमटीबीएफ: |
≥100000 घंटे |
बढ़ते विकल्प: |
दीवार पर चढ़ना |
झलार: |
एल्यूमीनियम का मामला |
वज़न: |
0.43 किग्रा / जोड़ी |
एल्युमिनियम केस के साथ वॉल माउंट 270Mbit 1.48Gbit 3Gbit SDI फाइबर कन्वर्टर
3G/HD-SDI से फाइबर कन्वर्टर
एसडीआई फाइबर ऑप्टिक कनवर्टर लाभ
► प्रत्येक चैनल में 8-चैनल ऑडियो एम्बेडेड शामिल है
सिग्नल अखंडता सुनिश्चित करने के लिए ► स्वचालित केबल समीकरण
► स्वचालित री लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HD-SDI कैमरा सिस्टम के साथ सीधे संगत
► लंबी संचरण क्षमता कम से कम 10 किमी (6.2 मील), 80 किमी तक
► टर्मिनल ब्लॉक पावर इनपुट;हॉट स्वैप और हॉट प्लग;
► पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण;
► सुपर ऑप्टिक डायनेमिक रेंज और समायोजन से मुक्त;
► फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
► 1000M ऑप्टिकल फाइबर ट्रांसमिशन, अपडेट के लिए आसान;
► उद्योग स्तर की अल्ट्रा-ब्रॉड तापमान रेंज (-40 ℃ ~ + 85 ℃), विभिन्न वातावरणों के अनुकूल;
तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफ़ेस | |
| फाइबर इंटरफ़ेस | सिम्पलेक्स एफसी |
| संचरण दूरी | 550मी-20किमी |
| वेवलेंथ | 1310 एनएम / 1550 एनएम |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2 जीबी/एस |
| विभेदक लाभ (10% ~ 90% एपीएल) | <1% |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम (एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग (3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस (3G-SDI) | |
| आंकड़े | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | RS422/RS485 विपरीत दिशा |
| आवृत्ति / दर समर्थन |
मैक्स।RS422 के लिए 115200bps मैक्स।RS485 के लिए 57600bps |
| हिट | <10ˉ9 |
| विद्युतीय | |
| बिजली अनुकूलक | डीसी 5 ~ 25 वी |
| बिजली की खपत | <5W |
| एलईडी सूचक | |
| पी / एस | बिजली की आपूर्ति |
| डैट | आंकड़े |
| यांत्रिक | |

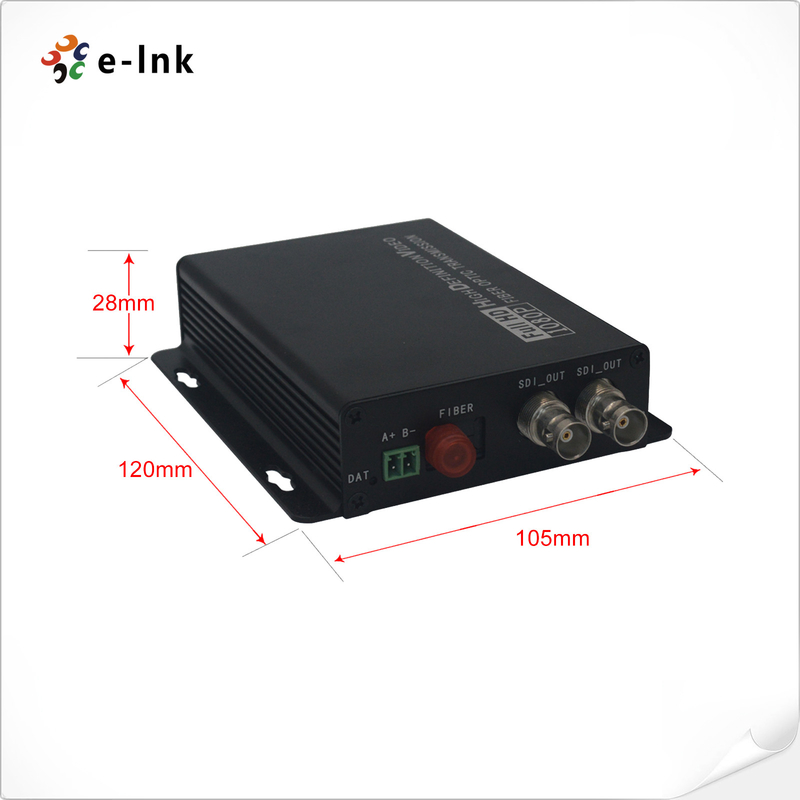

| आयाम (एलएक्सडब्ल्यूएक्सएच) | 120 x 105 x 28 मिमी |
| वज़न | 0.43 किग्रा / जोड़ी |
| झलार | एल्यूमीनियम का मामला |
| बढ़ते विकल्प | दीवार पर चढ़ना |
| पर्यावरण | |
| वर्किंग टेम्परेचर | -20 ℃ ~ + 70 ℃ |
| भंडारण तापमान | -40 ℃ ~ + 80 ℃ |
| कार्य आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
अवलोकन
LNK-HD-110 और LNK-3G-110 सीरीज 3G/HD-SDI फाइबर कन्वर्टर 1-चैनल 3G/HD-SDI वीडियो (ऑडियो एम्बेडेड) का समर्थन करता है और फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित RS422/485 डेटा सिग्नल को उलट देता है, और सिग्नल की निगरानी करता है स्थानीय रूप से 3G/HD-SDI लूप आउटपुट पर।फाइबर कन्वर्टर्स पर ई-लिंक 3जी/एचडी-एसडीआई वीडियो में 1080पी 3जी/एचडी-एसडीआई सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
आदेश की जानकारी
| नमूना | विवरण |
| एलएनके-एचडी-110-20 | एचडी-एसडीआई से फाइबर कन्वर्टरRS422 रिवर्स डेटा और लूप आउट के साथ, SMF, FC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-3जी-110-20 | RS422 रिवर्स डेटा और लूप आउट के साथ फाइबर कन्वर्टर के लिए 3G-SDI, जोड़े द्वारा उपयोग किए जाने वाले ट्रांसमीटर और रिसीवर सहित SMF, FC फाइबर कनेक्टर 20KM |
