उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: LNK-3GSDI-4V1DT सीरीज
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: negotiable
पैकेजिंग विवरण: एसडीआई फाइबर कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 5-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 जोड़े / माह
प्रकार: |
अकेला प्रकार |
परावर्तन हानि: |
> 15 डीबी |
डिथरिंग: |
<0.2यूआई |
वज़न: |
3 किलो / जोड़ी |
प्रकार: |
अकेला प्रकार |
परावर्तन हानि: |
> 15 डीबी |
डिथरिंग: |
<0.2यूआई |
वज़न: |
3 किलो / जोड़ी |
सिंगल मोड 3जी एसडीआईRS485 टैली के साथ फाइबर पर 4 चैनल कन्वर्टर
RS485 और टैली के साथ 4-चैनल 3G-SDI फाइबर कन्वर्टर
एसडीआई फाइबर ऑप्टिक कनवर्टर लाभ
ऑप्टिक फाइबर पर ► 4 चैनल 3G/HD-SDI वीडियो प्रसारण
सिग्नल अखंडता सुनिश्चित करने के लिए ► स्वचालित केबल समीकरण
► स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s-3Gbit/s
► सीधे 3G/HD-SDI कैमरा सिस्टम के साथ संगत और 4Ch लूप आउटपुट का समर्थन करता है
► 20 किमी (12.5 मील) तक लंबा संचरण (अन्य दूरी वैकल्पिक)
► 4Ch टैली को सपोर्ट करता है
► पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण;
► 1Ch बैकवर्ड RS485 और 4Ch टैली को सपोर्ट करता है;
► कार्य तापमान सीमा (-10 ℃ ~ + 55 ℃)
तकनीकी सूचकांक
| एसडीआई इनपुट | एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम, डीवीबी-एएसआई, डीवीबी-एसएसआई और टेलीकॉम/डाटाकॉम |
| 270Mbit/s - 1.48Gbit/s - 3Gbit/s | |
| इनपुट संख्या: 4 | |
| परावर्तन हानि:> 15DB | |
| संतुलन: 0-150m @3Gb/s | |
| कनेक्टर: बीएनसी | |
| प्रकाशिकी | चैनल 1 |
| टाइप करें: सिंगल-मोड | |
| संचरण दूरी: 20km (अन्य दूरी वैकल्पिक) | |
| परावर्तन हानि:> 15dB | |
| डिथरिंग: <0.2UI | |
| कनेक्टर: एफसी / यूपीसी (एससी, एलसी, एसटी वैकल्पिक) | |
| एसडीआई आउटपुट | आउटपुट संख्या: 4 |
| सिग्नल स्तर: 800mV नाममात्र | |
| उठने/गिराने का समय: 200ps संकेत | |
| ओवरशूट: <10% आयाम | |
| परावर्तन हानि:> 15dB | |
| डिथरिंग: <0.2UI | |
| कनेक्टर: 75Ω बीएनसी | |
| आंकड़े | 1Ch RS-485 (फुल/हाफ डुप्लेक्स) और NRZ, RZI और मैनचेस्टर को सपोर्ट करता है |
| मैक्स।RS485 के लिए 57600bps | |
| कनेक्टर: औद्योगिक मानक स्क्रू टर्मिनल | |
| 4Ch टैली: ए, बी, सी, डी | |
| शक्ति और पर्यावरण संकेत | ऑपरेटिंग तापमान: -10 ℃ ~ 55 ℃ |
| पावर इनपुट: 1A@12VDC | |
| EMI/RFI: FCC पार्ट 15 क्लास A, EU EMC स्टैंडर्ड को पूरा करें | |
| औसत समय परेशानी से मुक्त:> 100000 घंटे | |
| एसडीआई वीडियो प्रारूप का समर्थन करता है |
625/25पाल;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080आई 23/24/30/50/59.94; |
अवलोकन

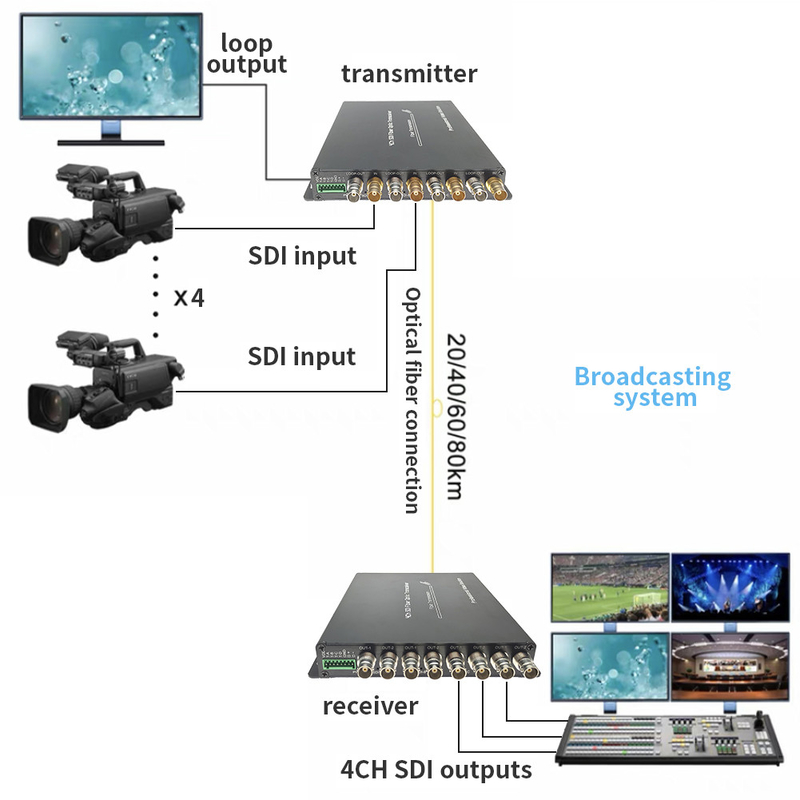

LNK-3GSDI-4V1DT सीरीज 4-चैनल HD/3G-SDI मानक हाई-डेफिनिशन वीडियो सिग्नल और RS485 और सिंगल फाइबर ऑप्टिकल केबल के माध्यम से प्रसारित टैली सिग्नल का समर्थन करती है।फाइबर कन्वर्टर्स पर ई-लिंक 3G-SDI वीडियो में 1080P 3G-SDI सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।ई-लिंक 3G-SDI फाइबर कन्वर्टर्स एक ऑप्टिकल फाइबर के माध्यम से 4-Ch 3G-SDI वीडियो सिग्नल प्रसारित कर सकते हैं, और यह लूप आउटपुट, 4Ch टैली और पीछे की ओर RS485 का समर्थन करता है।वीडियो की गुणवत्ता गैर-संपीड़ित प्रसारण स्तर है।यह प्रसारण क्षेत्र में व्यापक रूप से उपयोग किया जाता है।
आदेश की जानकारी
| एलएनके-एचडीएसडीआई-4V1D4T | लूप आउटपुट के साथ 4-Ch HD-SDI वीडियो + 1Ch बैकवर्ड RS485 + 4Ch टैली, SM 20km, FC, 1 ट्रांसमीटर और 1 रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-3GSDI-4V1D4T | लूप आउटपुट के साथ 4-Ch 3G-SDI वीडियो + बैकवर्ड RS485 + 4Ch टैली, SM 20km, FC, 1 ट्रांसमीटर और 1 रिसीवर सहित, जोड़ियों द्वारा उपयोग किया जाता है |
