उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: LNK-M3G-1V सीरीज
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: negotiable
पैकेजिंग विवरण: एसडीआई फाइबर कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 5-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 जोड़े / माह
पी/टी: |
विद्युत आपूर्ति |
एमटीबीएफ: |
≥100000 घंटे |
आयाम: |
80 x 40 x 20 मिमी |
वजन: |
0.8 किलो / जोड़ी |
पी/टी: |
विद्युत आपूर्ति |
एमटीबीएफ: |
≥100000 घंटे |
आयाम: |
80 x 40 x 20 मिमी |
वजन: |
0.8 किलो / जोड़ी |

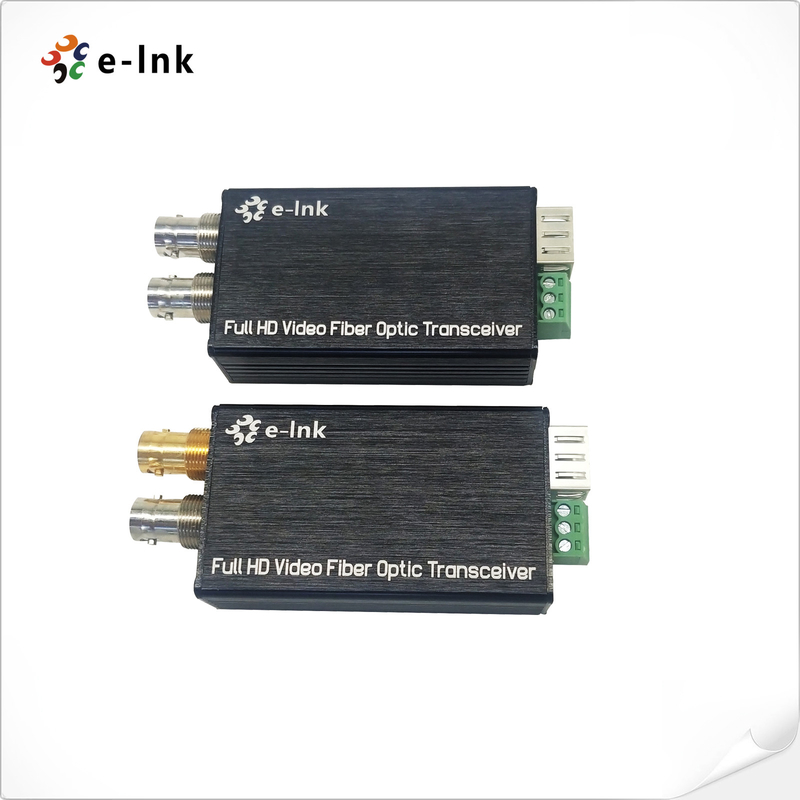

3जी एसडीआई मिनी कन्वर्टर ऑप्टिकल फाइबर टली या रिवर्स आरएस485 के साथ
मिनी-प्रकार 3जी-एसडीआई फाइबर कनवर्टर के साथ टैली या रिवर्स RS485
एसडीआई फाइबर ऑप्टिक कन्वर्टर के फायदे
प्रत्येक चैनल में 8-चैनल ऑडियो एम्बेडेड होता है।
स्वचालित केबल समानांतर, 3.2 जीबी/सेकंड से कम की सभी दरों के लिए प्रयोग किया जाता है (बेल्डेन 1694 ए);
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
एचडी-एसडीआई कैमरा सिस्टम के साथ सीधे संगत
80 किमी तक की लंबी ट्रांसमिशन क्षमता
️ गर्म स्वैप और गर्म प्लग;
सभी रोग संबंधी पैटर्नों को संभालना, पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
कार्य स्थितियों की निगरानी के लिए एलईडी स्थिति संकेत;
सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;
1470~1610nm CWDM तरंग दैर्ध्य वैकल्पिक;
उद्योग स्तर की अति-विस्तृत तापमान सीमा (-20°C~+70°C), विभिन्न वातावरणों के अनुकूल;
तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550 मीटर-20 किलोमीटर |
| तरंगदैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| एसडीआई प्रारूप समर्थन | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080 पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
| डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | टैली या रिवर्स RS485 |
| आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200 बीपीएस |
| बीईआर | <10 ¢9 |
| विद्युत | |
| पावर एडाप्टर | डीसी 5 ~ 25 वी |
| बिजली की खपत | <5W |
| एलईडी संकेतक | |
| एसडीआई | एसडीआई वीडियो |
| पी/टी | विद्युत आपूर्ति |
| मैकेनिकल | |
| आयाम (LxWxH) | 80 x 40 x 20 मिमी |
| वजन | 1 किलोग्राम प्रति जोड़ी |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | डेस्कटॉप |
| पर्यावरण | |
| कार्य तापमान | -20°C+70°C |
| भंडारण तापमान | -40°C+80°C |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
अवलोकन
LNK-M3G-1V सीरीज मिनी प्रकार 3G/HD-SDI फाइबर कन्वर्टर 1 चैनल 3G/HD-SDI वीडियो (ऑडियो एम्बेडेड) & टैली या रिवर्स RS485 सिग्नल को फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित करने का समर्थन करता है,और एक 3 जी/एचडी-एसडीआई लूप आउटपुट पर स्थानीय रूप से संकेत की निगरानीई-लिंक 3जी/एचडी-एसडीआई वीडियो ओवर फाइबर कन्वर्टर्स में 1080पी 3जी/एचडी-एसडीआई सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-M3G-1V1T-MM | मिनी-प्रकार 3जी-एसडीआई से फाइबर कनवर्टरके साथटोली और लूप आउट, एमएमएफ, एलसी फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V1D-MM | रिवर्स RS485 और लूप आउट के साथ मिनी प्रकार 3G-SDI फाइबर कन्वर्टर, MMF, LC फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V1T-20 | मिनी-प्रकार 3जी-एसडीआई फाइबर कनवर्टर के साथ टैली और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 20 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V1D-20 | रिवर्स RS485 और लूप आउट के साथ मिनी-प्रकार 3G-SDI फाइबर कन्वर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V1T-40 | मिनी-प्रकार 3जी-एसडीआई फाइबर कनवर्टर के साथ टैली और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 40 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V1D-40 | रिवर्स आरएस485 और लूप आउट के साथ मिनी-टाइप 3जी-एसडीआई फाइबर कन्वर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 40 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
