उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: एलएनके-3जी-1बीवी1टी2बीडी2ए1एम
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: एसडीआई फाइबर कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 5-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 जोड़े / माह
झलार: |
एल्यूमीनियम का मामला |
बढ़ते विकल्प: |
दीवार पर चढ़ना |
कार्य आर्द्रता: |
0 ~ 95% |
एमटीबीएफ: |
≥100000 घंटे |
झलार: |
एल्यूमीनियम का मामला |
बढ़ते विकल्प: |
दीवार पर चढ़ना |
कार्य आर्द्रता: |
0 ~ 95% |
एमटीबीएफ: |
≥100000 घंटे |

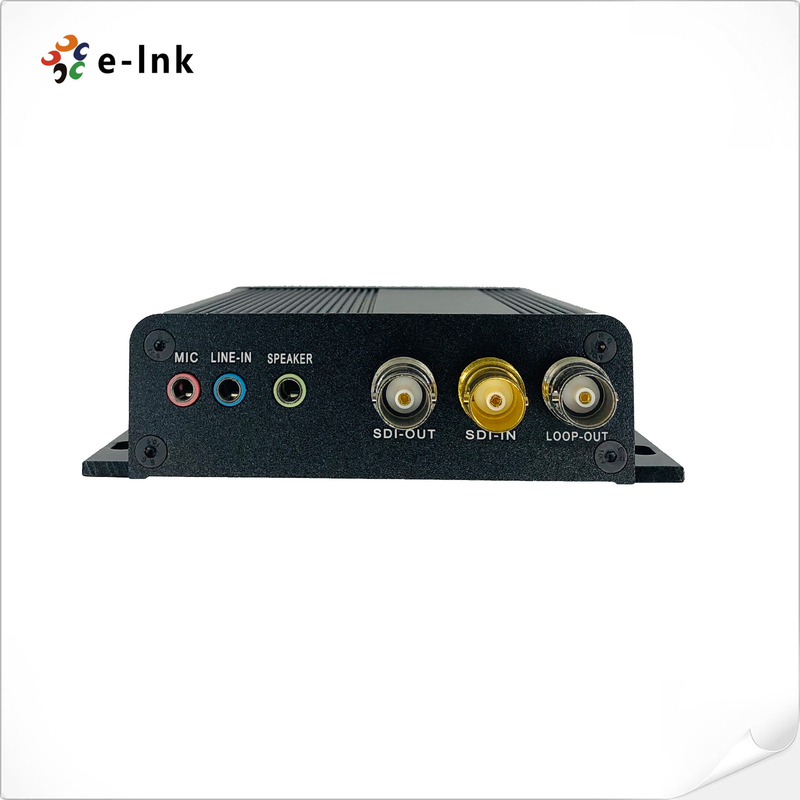

द्विदिश RS485 RS422 स्टीरियो ऑडियो कन्वर्टर 3G SDI लूप आउट के साथ
लूप-आउट के साथ 1Ch द्विदिश 3G-SDI + 1Ch टैली + 2Ch द्विदिश RS485 या RS422 + 2Ch स्टीरियो ऑडियो + 1Ch माइक्रोफ़ोनहेवर
फाइबर कनवर्टर
लूप-आउट के साथ ► 1Ch द्विदिश 3G-SDI वीडियो
► 1Ch टैली सिग्नल
► 2Ch द्विदिश RS485 या RS422 डेटा
► 2Ch स्टीरियो ऑडियो
► 1Ch माइक्रोफोन
► स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► HDTV 720P, 1080I, 1080P, 1920*1080@60Hz को सपोर्ट करता है
► 20km (SMF) तक लंबी संचरण क्षमता
► हॉट स्वैप और हॉट प्लग;
► पूरी तरह से डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण;
उद्योग स्तर की अल्ट्रा-ब्रॉड तापमान रेंज (-20 ℃ ~ + 70 ℃), विभिन्न वातावरणों के अनुकूल;
तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफ़ेस | |
| फाइबर इंटरफ़ेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 0-20 कि.मी |
| वेवलेंथ | 1310 एनएम / 1550 एनएम |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2 जीबी/एस |
| विभेदक लाभ (10% ~ 90% एपीएल) | <1% |
| एसडीआई प्रारूप समर्थन | 625/25 पाल |
| 525/29.97 एनटीएससी, 525/23.98 एनटीएससी | |
| 720p50, 720p59.94 | |
| 1080आई 23/24/30/50/59.94 | |
| 1080पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम(एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग (3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस (3G-SDI) | |
| डेटा या टैली | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | RS485 (डिफ़ॉल्ट) या RS422 (वैकल्पिक), टैली सिग्नल |
| आवृत्ति / दर समर्थन |
मैक्स।RS422 के लिए 115200bps मैक्स।RS485 के लिए 57600bps |
| हिट | <10ˉ9 |
| स्टीरियो ऑडियो या माइक्रोफ़ोन | |
| ऑडियो इनपुट और आउटपुट | 3.5 एमएम ऑडियो |
| ऑडियो प्रारूप | @48KHz |
| विद्युतीय | |
| बिजली अनुकूलक | डीसी 5 ~ 25 वी |
| बिजली की खपत | <5W |
| एलईडी सूचक | |
| पी / एस | बिजली की आपूर्ति |
| डैट | आंकड़े |
| यांत्रिक | |
| आयाम (एलएक्सडब्ल्यूएक्सएच) | 120 x 105 x 28 मिमी |
| वज़न | 1.5 किलो / जोड़ी |
| झलार | एल्यूमीनियम का मामला |
| बढ़ते विकल्प | दीवार पर चढ़ना |
| पर्यावरण | |
| वर्किंग टेम्परेचर | -20 ℃ ~ + 70 ℃ |
| भंडारण तापमान | -40 ℃ ~ + 80 ℃ |
| कार्य आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
अवलोकन
LNK-3G-1BV1T2BD2A1M सीरीज 3G/HD-SDI फाइबर कन्वर्टर लूप-आउट के साथ 1-चैनल द्विदिश 3G/HD-SDI वीडियो (ऑडियो एम्बेडेड) का समर्थन करता है, 1-चैनल टैली, 2-चैनल द्विदिश RS485 या RS422 डेटा, 2-चैनल बाहरी स्टीरियो ऑडियो, और 1-चैनल माइक्रोफ़ोन सिग्नल फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित होता है।फाइबर कन्वर्टर्स पर ई-लिंक 3जी/एचडी-एसडीआई वीडियो में 1080पी 3जी/एचडी-एसडीआई सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।फाइबर कन्वर्टर के लिए वीडियो की इस श्रृंखला में डिवाइस के शरीर पर एलईडी स्थिति संकेत के साथ स्थिर प्रदर्शन, स्पष्ट तस्वीर की गुणवत्ता और उच्च स्थिरता है।उपकरणों की कार्य स्थिति को नेत्रहीन रूप से देखा जा सकता है।इस उत्पाद के संभावित अनुप्रयोग, कुछ नाम हैं: इंटेलिजेंट ट्रैफिक मॉनिटरिंग सिस्टम।सुरक्षा प्रणाली स्कूल नेटवर्किंग औद्योगिक निगरानी (बिजली, रसायन विज्ञान, इस्पात, तेल, रेलवे, आदि) सैन्य निगरानी (गोदाम, सीमा, गार्ड, आदि) टीवी कार्यक्रम प्रसारण प्रणाली।स्टेडियम (लाइव एचडी वीडियो, ऑडियो ट्रांसमिशन के लिए)।
आदेश की जानकारी
| नमूना | विवरण |
| एलएनके-3जी-1बीवी1टी2बीडी2ए1एम | लूप के साथ 1Ch द्विदिश 3G-SDI + 1Ch टैली + 2Ch द्विदिश RS485 या RS422 + 2Ch स्टीरियो ऑडियो + 1Ch माइक्रोफ़ोन ओवर फाइबर कन्वर्टर, सिंगल मोड फाइबर, LC, 20km, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
