उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: एलएनके-आईआरएस93-एससी20
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: negotiable
पैकेजिंग विवरण: फाइबर मीडिया कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 5-12 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 पीसी / माह
कीवर्ड: |
औद्योगिक सीरियल फाइबर कनवर्टर |
फाइबर बंदरगाह: |
एससी कनेक्टर |
संचरण दूरी: |
20 किमी |
वृद्धि संरक्षण: |
1500W/सेकंड |
प्रचालन तापमान: |
-25 डिग्री सेल्सियस से + 75 डिग्री सेल्सियस |
झलार: |
IP40 एल्युमिनियम केस |
कीवर्ड: |
औद्योगिक सीरियल फाइबर कनवर्टर |
फाइबर बंदरगाह: |
एससी कनेक्टर |
संचरण दूरी: |
20 किमी |
वृद्धि संरक्षण: |
1500W/सेकंड |
प्रचालन तापमान: |
-25 डिग्री सेल्सियस से + 75 डिग्री सेल्सियस |
झलार: |
IP40 एल्युमिनियम केस |

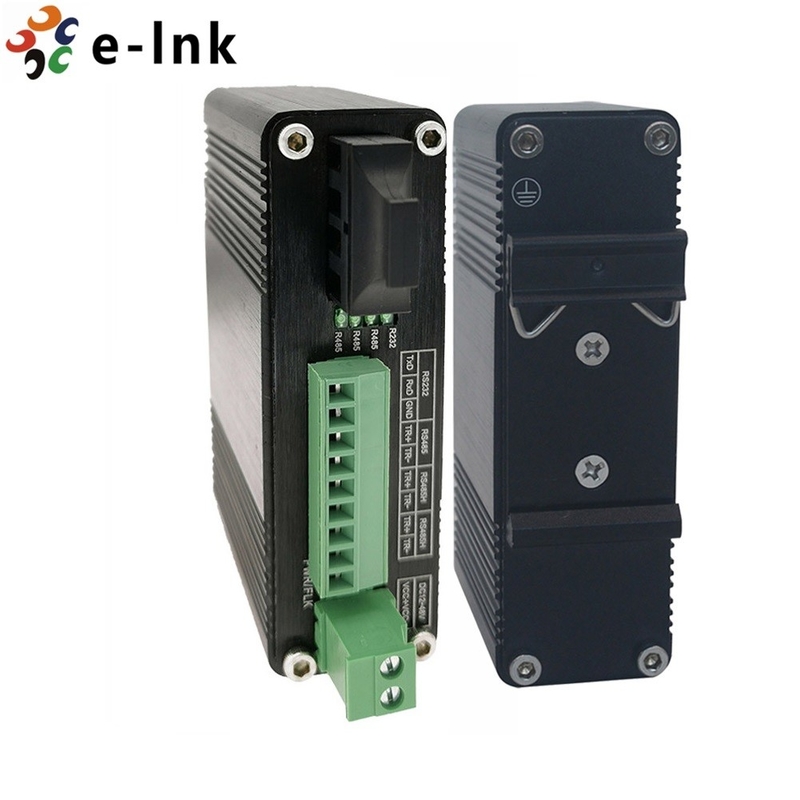

औद्योगिक सीरियल RS232 RS485 RS422 फाइबर SC मीडिया कन्वर्टर मोडेम सिंगल मोड 20KM
फाइबर ऑप्टिकल मोडेमपैकेज सामग्री
► LNK-IRS93 सीरीज फाइबर ऑप्टिक मोडेम x 1
► क्विक स्टार्ट गाइड x 1
► एल के आकार का वॉल माउंट ब्रैकेट x 1
औद्योगिक मीडिया कनवर्टरइंस्टालेशन
SC/ST फाइबर ऑप्टिक पोर्ट कनेक्शन (SC डिफ़ॉल्ट, ST वैकल्पिक)
SC/ST पोर्ट और केबल के पीछे की अवधारणा सीधी है।मान लीजिए कि आप डिवाइस I और II को कनेक्ट कर रहे हैं।विद्युत संकेतों के विपरीत, डेटा संचारित करने के लिए ऑप्टिकल संकेतों को सर्किट की आवश्यकता नहीं होती है।नतीजतन, ऑप्टिकल लाइनों में से एक का उपयोग डिवाइस I से डिवाइस II में डेटा संचारित करने के लिए किया जाता है, और दूसरी ऑप्टिकल लाइन का उपयोग डिवाइस II से डिवाइस I तक पूर्ण-डुप्लेक्स ट्रांसमिशन के लिए डेटा संचारित करने के लिए किया जाता है।
आपको केवल याद रखने की आवश्यकता है कि डिवाइस I के Tx (ट्रांसमिट) पोर्ट को डिवाइस II के Rx (प्राप्त) पोर्ट से कनेक्ट करना है, और डिवाइस I के Rx (प्राप्त) पोर्ट को डिवाइस II के Tx (ट्रांसमिट) पोर्ट से कनेक्ट करना है।यदि आप अपने स्वयं के केबल बनाते हैं, तो हम एक ही पंक्ति के दोनों किनारों को एक ही अक्षर (ए-टू-ए और बी-टू-बी, जैसा कि नीचे दिखाया गया है, या ए1-टू-ए2 और बी1-टू-बी2) के साथ लेबल करने का सुझाव देते हैं। ).
ध्यान:
1. यह क्लास 1 लेज़र/एलईडी उत्पाद है।अपनी आँखों को गंभीर नुकसान से बचाने के लिए, सीधे लेज़र बीम में न देखें।
2. उपरोक्त पाठ केवल दोहरे फाइबर पोर्ट कनेक्शन के लिए है;अगर सिंगल फाइबर पोर्ट कनेक्शन के लिए, कनेक्शन के लिए सिर्फ 1 फाइबर केबल का उपयोग करके, Tx या Rx साइड बताने की जरूरत नहीं है।
RS232 RS422 RS485 सीरियल मीडिया कन्वर्टरस्थापित करना
a) मीडिया कन्वर्टर के RS232/422/485 पोर्ट को सीरियल केबल के साथ सीरियल डिवाइस से कनेक्ट करें।
b) फाइबर केबल को डिवाइस (मीडिया कन्वर्टर) से दूसरे छोर पर SC/ST कनेक्टर से कनेक्ट करें।
c) डिवाइस के चालू होने के बाद, PWR संकेतक सभी चालू रहेंगे।यदि संकेतक चालू नहीं हैं, तो बिजली आपूर्ति कनेक्शन की जांच करें।
डी) सभी केबल सही तरीके से कनेक्ट होने के बाद, संकेतक पोर्ट स्थिति एलईडी के अनुसार प्रकाशित होंगे
RS485 डेटा फाइबर ऑप्टिक कनवर्टर आदेश देने की जानकारी
|
नमूना |
विवरण |
|
LNK-IRS93-SC20 |
औद्योगिक सीरियल RS232/RS485/RS422, SC SM 1310nm, 20m |
|
बढ़ते विकल्प |
► डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट स्थापित, वॉल माउंट ब्रैकेट शामिल है। |
|
पॉवर विकल्प |
► बिजली की आपूर्ति अलग से खरीदी जानी है |
